optoCONTROL 2700

High-Performance-Mikrometer für höchste Auflösungen

High-Performance-Mikrometer für höchste Anforderungen

Das optoCONTROL 2700 ist ein kompaktes LED-Mikrometer für die präzise Messung von Durchmesser, Spalt, Kante und Segment. Das Mikrometer zeichnet sich durch eine hohe Genauigkeit bei einem Messbereich von 40 mm aus. Da der Controller im Empfänger integriert ist, reduziert sich der Verkabelungs- und Montageaufwand auf ein Minimum.

Dank der aktiven Neigungskorrektur werden auch bis zu 45° verkippte Objekte äußerst präzise erfasst. Die Konfiguration erfolgt bequem über das Webinterface und ermöglicht die Parametrierung von Videosignal, Filter und verschiedensten Messmodi. Im Einrichtmodus kann ein Schattenbild zur einfachen Ausrichtung des Messobjektes genutzt werden. Das ausgezeichnetes Preis-Leistungs-Verhältnis rundet das Leistungspaket ab.

Persönliche Beratung
logo

Besonderheiten

  1. Messbereich: 40 mm
  2. Submikrometer Auflösung von 10 nm
  3. Linearität ≤ 1 µm
  4. Belichtungszeit: 8,5 µm
  5. Aktive Neigungskorrektur des Messobjektes in Echtzeit
  6. Winkelmessung des Objekts zur XY-Ebene im Lichtstrahl
  7. Sechs voreingestellte Presets für gängige Messaufgaben
  8. Schwarz-Weiß-Bild zur einfachen Ausrichtung des Messobjekts mithilfe der Skalierung
  9. Konfigurierbar über Webinterface
[{"activity":"DE_ME_Eltrotec","address":"Manfred-W\u00f6rner-Stra\u00dfe 101\r\n73037 G\u00f6ppingen\r\nGermany","central":true,"comment":"","companyName":"Micro-Epsilon Eltrotec","countries":"54","deZip":"00,01,02,03,04,05,06,07,08,09,10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,25,26,27,28,29,30,31,32,33,34,35,36,37,38,39,40,41,42,43,44,45,46,47,48,49,50,51,52,53,54,55,56,57,58,59,60,61,62,63,64,65,66,67,68,69,70,71,72,73,74,75,76,77,78,79,80,81,82,83,84,85,86,87,88,89,90,91,92,93,94,95,96,97,98,99","email":"sead.herrmann@micro-epsilon.de","emailCc":"","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 7161 \/ 98 872 - 303","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1644},"internalNote":"","lName":"","map":null,"mobile":"","name":"Sead Herrmann","phone1":"+49 7161 \/ 98 872 - 334","phone2":"","pid":358,"products":"","regional":false,"showMail":false,"sorting":8319,"type":null,"uid":67,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Mitte","address":"Wiesenstr. 29\r\n63533 Mainhausen","central":false,"comment":"B\u00fcro Mitte","companyName":"Micro-Epsilon","countries":"54","deZip":"36,60,61,63,64,68,69,90,91,92,96,97","email":"gernot.eiermann@micro-epsilon.de","emailCc":"doris.koenigseder@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 578","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1639},"internalNote":"","lName":"","map":null,"mobile":"","name":"Gernot Eiermann","phone1":"+49 8542 \/ 168 - 578","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":8317,"type":null,"uid":69,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Nord","address":"Heidkoppelweg 1\r\n25474 Ellerbek","central":false,"comment":"B\u00fcro Nord","companyName":"Micro-Epsilon","countries":"54","deZip":"20,21,22,23,24,25,26,27,28,29,30,31,32,38","email":"giorgio.angelini@micro-epsilon.de","emailCc":"isabella.schramm@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 566","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1638},"internalNote":"","lName":"","map":null,"mobile":"","name":"Giorgio Angelini","phone1":"+49 8542 \/ 168 - 566","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":8316,"type":null,"uid":70,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Nord-West","address":"Duisburger Str. 47\r\n46535 Dinslaken","central":false,"comment":"B\u00fcro Nord-West","companyName":"Micro-Epsilon","countries":"54","deZip":"40,41,42,44,45,46,47,48,49,50,51,52,53,58,59","email":"manfred.vanerp@micro-epsilon.de","emailCc":"astrid.bieringer@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 572","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1637},"internalNote":"","lName":"","map":null,"mobile":"","name":"Manfred van Erp","phone1":"+49 8542 \/ 168 - 572","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":8315,"type":null,"uid":71,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Ost1","address":"Lessingstr. 14\r\n01465 Langebr\u00fcck","central":false,"comment":"B\u00fcro Ost 1","companyName":"Micro-Epsilon","countries":"54","deZip":"01,02,03,07,08,09,95,98","email":"olaf.gerstner@micro-epsilon.de","emailCc":"selina.krieger@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 35201 \/ 729 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1636},"internalNote":"","lName":"","map":null,"mobile":"","name":"Olaf Gerstner","phone1":"+49 35201 \/ 729 - 300","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":8305,"type":null,"uid":72,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Sued-Mitte","address":"Mantelhofstrasse 12\r\n73457 Essingen\/Aalen","central":false,"comment":"B\u00fcro S\u00fcd-Mitte","companyName":"Micro-Epsilon","countries":"54","deZip":"73,74,82,86,87,88,89","email":"joachim.bauer@micro-epsilon.de","emailCc":"gertraud.moser@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 574","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1634},"internalNote":"","lName":"","map":null,"mobile":"","name":"Joachim Bauer","phone1":"+49 8542 \/ 168 - 574","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":8313,"type":null,"uid":74,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Sued-Ost1","address":"K\u00f6nigbacher Str. 15\r\n94496 Ortenburg","central":false,"comment":"B\u00fcro S\u00fcdost 1","companyName":"Micro-Epsilon","countries":"54","deZip":"80,81,83,84,85,93,94","email":"klaus.brinninger@micro-epsilon.de","emailCc":"andrea.huber@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 85 42 \/ 168 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1633},"internalNote":"","lName":"","map":null,"mobile":"","name":"Klaus Brinninger","phone1":"+49 85 42 \/ 168 - 132","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":8312,"type":null,"uid":75,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_West","address":"Tannenweg 9\r\n58762 Altena","central":false,"comment":"B\u00fcro West","companyName":"Micro-Epsilon","countries":"54","deZip":"33,34,35,37,54,55,56,57,65,66,67","email":"marcus.gluth@micro-epsilon.de","emailCc":"celina.kroiss@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 503","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1631},"internalNote":"","lName":"","map":null,"mobile":"","name":"Marcus Gluth","phone1":"+49 8542 \/ 168 - 503","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":8310,"type":null,"uid":77,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Sued-West2","address":"Hinter Winterbach 10 a \r\n77794 Lautenbach","central":false,"comment":"B\u00fcro S\u00fcdwest","companyName":"Micro-Epsilon","countries":"54","deZip":"70,71,72,75,76,77,78,79","email":"udo.schwenk@micro-epsilon.de","emailCc":"doris.koenigseder@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 575","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1632},"internalNote":"","lName":"","map":null,"mobile":"","name":"Udo Schwenk","phone1":"+49 8542 \/ 168 - 575","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":8311,"type":null,"uid":76,"usStates":"","website":"","worldwide":false}]
Kontakt
Micro-Epsilon Eltrotec
+49 7161 / 98872 - 300
Zum Kontaktformular

Finden Sie Ihren Ansprechpartner

Ihre Anfrage zu: {product}
Bitte fügen Sie das Ergebnis der unten stehenden Aufgabe ein. Damit wird Spam vermieden.
captcha
* Pflichtangaben
Wir behandeln Ihre Daten vertraulich. Bitte lesen Sie dazu unsere Datenschutzerklärung.

Aktive Neigungskorrektur des Messobjektes

Das optoCONTROL 2700 erfasst die exakte Ausrichtung und den Winkel des Messobjekts. Durch die integrierte Auswertung wird der Messwert automatisch an die Neigung des Messobjektes angepasst. Dadurch wird der exakte Messwert ausgegeben. Die Neigungskorrektur steht für die Durchmesser-Messprogramme zur Verfügung. Das detektierte Bild kann über das Webinterface ausgegeben und visuell überprüft werden.

Aktive Neigungskorrektur von Objekt mit optischem Mikrometer
gemessener Durchmesser ohne aktiver Neigungskorrektur
gemessener Durchmesser mit aktiver Neigungskorrektur

Winkelmessung des Objektes

Liegen Objekte nicht exakt im 90° Winkel im Messbereich, kann das optoCONTROL 2700 die Verkippung bis zu 45° exakt bestimmen und ausgegeben.

Winkelmessung von Objekten
Bedienung über Webinterface

Einfache Bedienung über Webinterface und Presets für gängige Applikationen

Die gesamte Konfiguration des optoCONTROL 2700 wird ohne zusätzliche Software über ein einfach zu bedienendes Webinterface durchgeführt. Das Webinterface wird über eine Ethernet-Verbindung aufgerufen und ermöglicht die schnelle und einfache Einstellung von z.B. Mittelung, Messrate oder Presets und bietet umfangreiche Parametriermöglichkeiten für jede Messaufgabe. Die hinterlegten Presets ermöglichen die schnelle und einfache Parametrierung des Sensors speziell auf die Messaufgabe mit nur einem Klick.

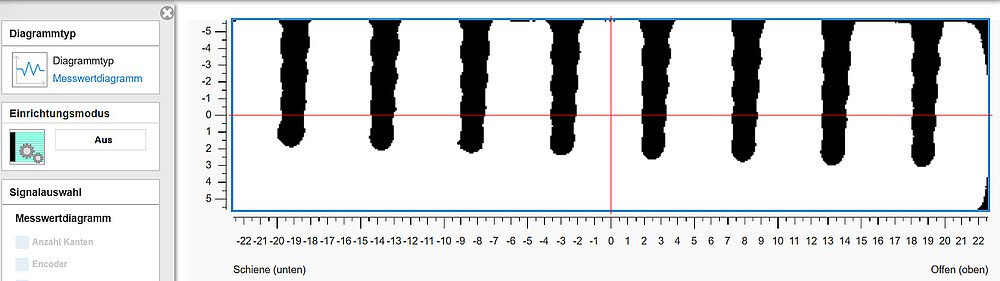

Schwarz-Weiß Bild zur einfachen Ausrichtung auf das Messobjekt

Einrichtmodus mit schwarz-weiß-Bild

Die exakte Positionierung des Messobjektes im Lichtstrahl erfolgt dank des Einrichtmodus schnell und unkompliziert. Über das integrierte Schwarz-Weiß-Bild kann das Messobjekt einfach eingerichtet werden. Damit erspart sich der Benutzer Zeit und Aufwand beim Einrichten und Justieren der exakten Position. Die Messbereichsmitte ist in beiden Achsen über eine rote Linie dargestellt.

Anwendungsbeispiele

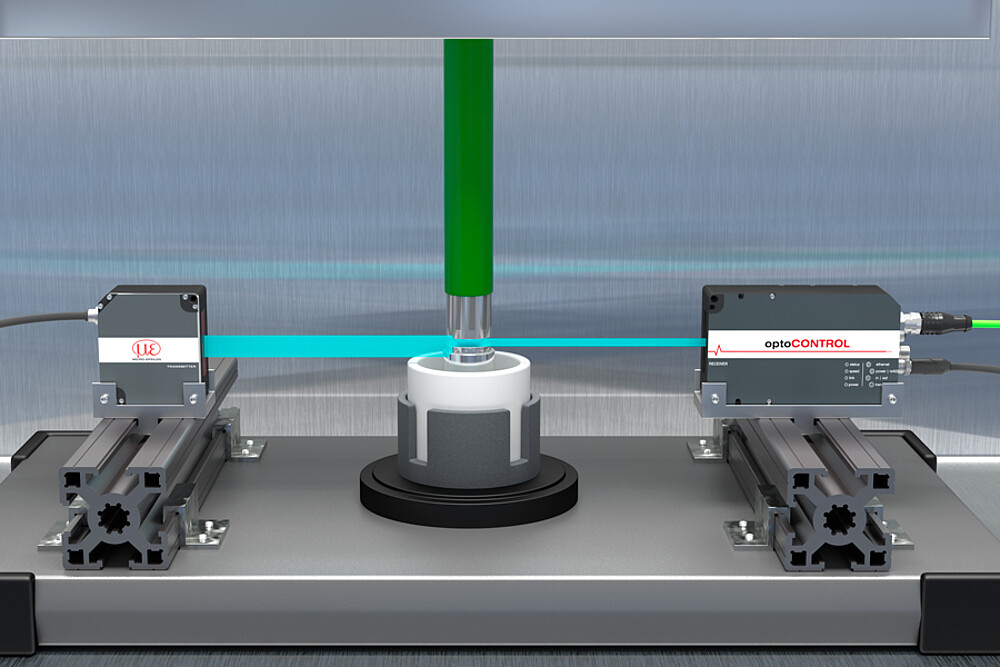

Kantenmessung bei Glasherstellung
Drahtmessung von schnellaufenden Drahtes
Spaltmessung zwischen zwei Objektiven

Moderne Schnittstellen zur Einbindung in Maschinen und Anlagen

Downloads

Kataloge und Datenblätter
