colorSENSOR CFO100 / 200 / 250

Leistungsfähige Inline-Farbmessung für Prozessindustrie und Automatisierung

Farbsensorsysteme zur Messung von Material, Oberfläche, Trübung, Glanz

Der colorSENSOR CFO ist ein neu entwickelter Controller zur präzisen Farberkennung in industriellen Messaufgaben. Die CFO Serie zeichnet sich durch hohe Farbgenauigkeit, moderne Schnittstellen und intuitive Bedienung aus. An den Controller werden CFS Sensoren mit integrierten Lichtwellenleitern angeschlossen, die für unterschiedliche Messaufgaben angepasst werden können.

Anwendung findet der colorSENSOR CFO bei der Farberkennung an Interieurteilen wie beispielsweise Kopfstützen, der Verpackungskontrolle oder auch beim Sortieren nach Farbe von Kronkorken, Verschlüssen oder Etiketten.

logo

Besonderheiten

  1. Hohe Messgeschwindigkeit bis 30 kHz für dynamische Prozesse
  2. Schnelle Messwertausgabe (Lab/XYZ) bis 500 Hz
  3. Großer Farbspeicher für unterschiedliche Prüfchargen
  4. Präzise Messungen mit hoher Farbgenauigkeit ΔE ≤ 0,3
  5. Farbraumwahl: XYZ, xyY, L*a*b*, L*u*v* oder u'v'L*
  6. Lichtquelle: Weißlicht-LED
  7. Ethernet-, RS232-Prozess-Schnittstelle sowie zusätzliche USB-Schnittstelle für CFO200
  8. für CFO100 & CFO200 gibt es die Optionen (100): Modbus (TCP/RTU) + Gateway: PROFINET, Ethernet/IP sowie EtherCAT
  9. Robustes Aluminiumgehäuse
  10. Schutzart IP65
  11. Kundenspezifische Kalibrierung
  12. Einfache Bedienung über Webinterface
[{"activity":"DE_ME_Eltrotec","address":"Manfred-W\u00f6rner-Stra\u00dfe 101\r\n73037 G\u00f6ppingen\r\nGermany","central":true,"comment":"","companyName":"Micro-Epsilon Eltrotec","countries":"54,41,104,191","deZip":"00,01,02,03,04,05,06,07,08,09,10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,25,26,27,28,29,30,31,32,33,34,35,36,37,38,39,40,41,42,43,44,45,46,47,48,49,50,51,52,53,54,55,56,57,58,59,60,61,62,63,64,65,66,67,68,69,70,71,72,73,74,75,76,77,78,79,80,81,82,83,84,85,86,87,88,89,90,91,92,93,94,95,96,97,98,99","email":"Jonas.vonStockhausen@micro-epsilon.de","emailCc":"","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 7161 \/ 98 872 - 303","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":9274},"internalNote":"\u003Cp\u003EL\u00e4nderk\u00fcrzel lt. Fiona (werden nicht mehr ben\u00f6tigt): AE, AM, AU, AZ, BA, BG, BH, BN, BT, \u003Cstrong\u003ECH\u003C\/strong\u003E, EE, EG, ES, GE, GR, HR, HU, ID, IS, \u003Cstrong\u003EIT\u003C\/strong\u003E, JO, KR, KW, LA, LI, LK, LT, LV, ME, MK, MM, MN, MT, MY, NP, NZ, PH, PL, PT, QA, RS, RU, SA, SG, SI, \u003Cstrong\u003ESK\u003C\/strong\u003E, TH, TR, TW, VN, ZA\u003C\/p\u003E","lName":"","map":null,"mobile":"","name":"Jonas von Stockhausen","phone1":"+49 7161 \/ 98 872 - 315","phone2":"","pid":358,"products":"","regional":false,"showMail":false,"sorting":9342,"type":null,"uid":68,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Mitte","address":"Wiesenstr. 29\r\n63533 Mainhausen","central":false,"comment":"B\u00fcro Mitte","companyName":"Micro-Epsilon","countries":"54","deZip":"36,60,61,63,64,68,69,90,91,92,96,97","email":"gernot.eiermann@micro-epsilon.de","emailCc":"doris.koenigseder@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 578","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1639},"internalNote":"","lName":"","map":null,"mobile":"","name":"Gernot Eiermann","phone1":"+49 8542 \/ 168 - 578","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":9341,"type":null,"uid":69,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Nord","address":"Heidkoppelweg 1\r\n25474 Ellerbek","central":false,"comment":"B\u00fcro Nord","companyName":"Micro-Epsilon","countries":"54","deZip":"20,21,22,23,24,25,26,27,28,29,30,31,32,38","email":"giorgio.angelini@micro-epsilon.de","emailCc":"isabella.schramm@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 566","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1638},"internalNote":"","lName":"","map":null,"mobile":"","name":"Giorgio Angelini","phone1":"+49 8542 \/ 168 - 566","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":9340,"type":null,"uid":70,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Nord-West","address":"Duisburger Str. 47\r\n46535 Dinslaken","central":false,"comment":"B\u00fcro Nord-West","companyName":"Micro-Epsilon","countries":"54","deZip":"40,41,42,44,45,46,47,48,49,50,51,52,53,58,59","email":"manfred.vanerp@micro-epsilon.de","emailCc":"astrid.bieringer@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 572","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1637},"internalNote":"","lName":"","map":null,"mobile":"","name":"Manfred van Erp","phone1":"+49 8542 \/ 168 - 572","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":9339,"type":null,"uid":71,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Ost1","address":"Lessingstr. 14\r\n01465 Langebr\u00fcck","central":false,"comment":"B\u00fcro Ost 1","companyName":"Micro-Epsilon","countries":"54","deZip":"01,02,03,07,08,09,95,98","email":"olaf.gerstner@micro-epsilon.de","emailCc":"selina.krieger@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 35201 \/ 729 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1636},"internalNote":"","lName":"","map":null,"mobile":"","name":"Olaf Gerstner","phone1":"+49 35201 \/ 729 - 300","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":9329,"type":null,"uid":72,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Ost2","address":"Lessingstr. 14\r\n01465 Langebr\u00fcck","central":false,"comment":"B\u00fcro Ost 2","companyName":"Micro-Epsilon","countries":"54","deZip":"04,05,06,10,11,12,13,14,15,16,17,18,19,39,99","email":"thomas.ruemmler@micro-epsilon.de","emailCc":"andrea.huber@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 35201 \/ 729 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1635},"internalNote":"","lName":"","map":null,"mobile":"","name":"Thomas R\u00fcmmler","phone1":"+49 35201 \/ 729-301","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":9338,"type":null,"uid":73,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Sued-Mitte","address":"Mantelhofstrasse 12\r\n73457 Essingen\/Aalen","central":false,"comment":"B\u00fcro S\u00fcd-Mitte","companyName":"Micro-Epsilon","countries":"54","deZip":"73,74,82,86,87,88,89","email":"joachim.bauer@micro-epsilon.de","emailCc":"gertraud.moser@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 574","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1634},"internalNote":"","lName":"","map":null,"mobile":"","name":"Joachim Bauer","phone1":"+49 8542 \/ 168 - 574","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":9337,"type":null,"uid":74,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Sued-Ost1","address":"K\u00f6nigbacher Str. 15\r\n94496 Ortenburg","central":false,"comment":"B\u00fcro S\u00fcdost 1","companyName":"Micro-Epsilon","countries":"54","deZip":"80,81,83,84,85,93,94","email":"klaus.brinninger@micro-epsilon.de","emailCc":"andrea.huber@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 85 42 \/ 168 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1633},"internalNote":"","lName":"","map":null,"mobile":"","name":"Klaus Brinninger","phone1":"+49 85 42 \/ 168 - 132","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":9336,"type":null,"uid":75,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Sued-West2","address":"Hinter Winterbach 10 a \r\n77794 Lautenbach","central":false,"comment":"B\u00fcro S\u00fcdwest","companyName":"Micro-Epsilon","countries":"54","deZip":"70,71,72,75,76,77,78,79","email":"udo.schwenk@micro-epsilon.de","emailCc":"doris.koenigseder@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 575","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1632},"internalNote":"","lName":"","map":null,"mobile":"","name":"Udo Schwenk","phone1":"+49 8542 \/ 168 - 575","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":9335,"type":null,"uid":76,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_West","address":"Tannenweg 9\r\n58762 Altena","central":false,"comment":"B\u00fcro West","companyName":"Micro-Epsilon","countries":"54","deZip":"33,34,35,37,54,55,56,57,65,66,67","email":"marcus.gluth@micro-epsilon.de","emailCc":"celina.kroiss@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 503","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1631},"internalNote":"","lName":"","map":null,"mobile":"","name":"Marcus Gluth","phone1":"+49 8542 \/ 168 - 503","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":9334,"type":null,"uid":77,"usStates":"","website":"","worldwide":false}]
Kontakt
Micro-Epsilon Eltrotec
Zum Kontaktformular

Finden Sie Ihren Ansprechpartner

Ihre Anfrage zu: {product}
* Pflichtangaben
Wir behandeln Ihre Daten vertraulich. Bitte lesen Sie dazu unsere Datenschutzerklärung.

Erkennen von Farben, Kontrasten und noch viel mehr

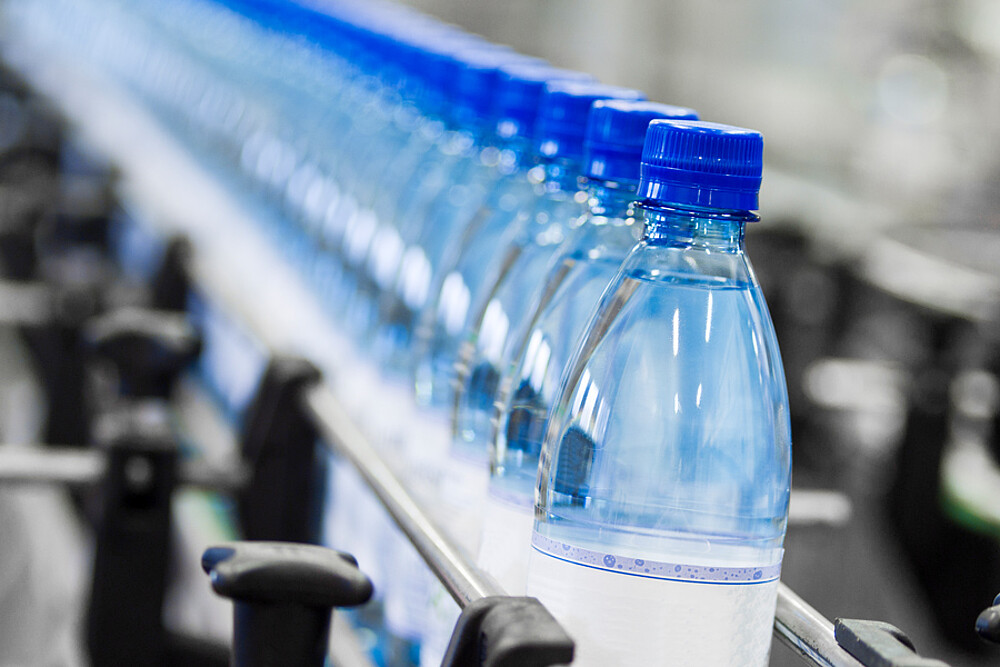

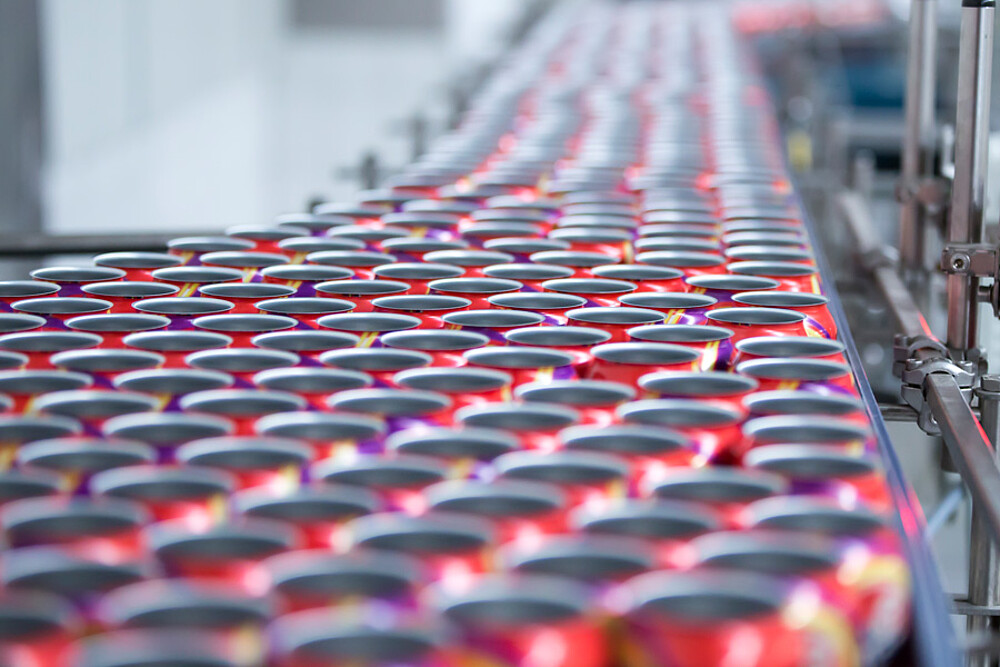

Die Farbsensoren der Serie colorSENSOR CFO werden zur Farberkennung eingesetzt. Neben der Druckmarkenerkennung oder Chargenprüfung werden die Sensoren für Messaufgaben eingesetzt, die mit anderen Messverfahren nicht lösbar sind. Beispielsweise prüfen die Sensoren die Anwesenheit von transparenten Lacken oder bestimmen die Ausrichtung von Flaschen anhand einer Prägemarke. Dank der hohen Genauigkeit und Messrate ist das Einsatzspektrum der CFO-Sensoren äußerst vielfältig und in zahlreichen Branchen zu finden.

logo

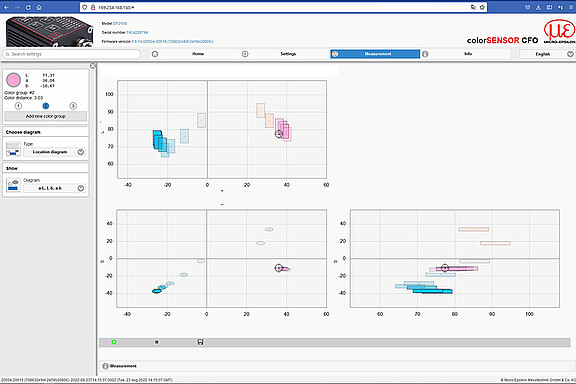

Höchste Genauigkeit zur Unterscheidung kleinster Farbunterschiede

Der hochentwickelte CFO Controller ermöglicht die Erkennung von sehr geringen Farbunterschieden. Die leistungsstarke Lichtquelle in Zusammenspiel mit den Lichtleiter-Sensoren erlaubt die Unterscheidung sowohl auf dunklen Oberflächen als auch auf glänzenden, spiegelnden und strukturierten Metallen.

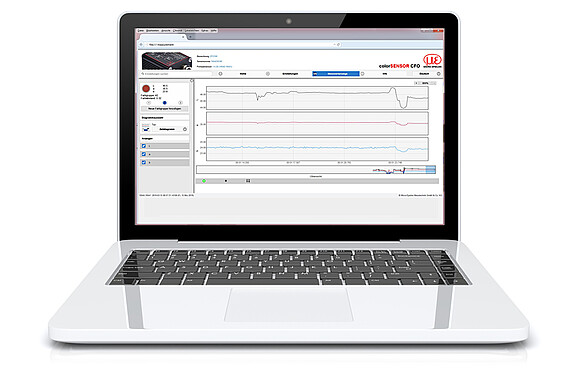

Intuitive Bedienung über Webinterface

Die gesamte Konfiguration des CFO Systems erfolgt komfortabel und intuitiv über das integrierte Webinterface. Dazu wird der Sensor über die Ethernet-Schnittstelle mit einem PC verbunden. Das Webinterface ermöglicht die Messwertanzeige und das Einstellen von Parametern wie der Belichtung oder der Messfrequenz. Darüber hinaus lassen sich Anpassungen für Farbgruppen vornehmen und Toleranzräume für jede Farbe definieren.

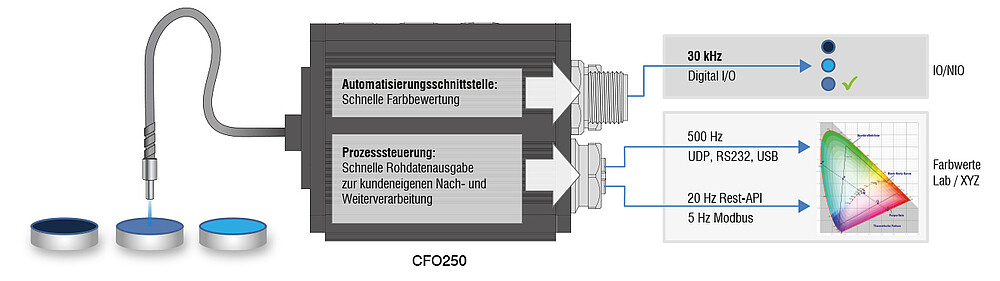

Schnelle Messdatenausgabe

Der colorSENSOR CFO führt eine interne Bewertung auf Basis von eingelernten Farbwerten mit bis zu 30.000 Hz durch und gibt das Ergebnis über digitale Schaltsignale aus. Zudem können die Rohdaten in Lab bzw. XYZ mit bis zu 500 Hz über eine UDP, RS232 oder USB Schnittstelle direkt an eine SPS oder Maschinensystem übertragen werden. Dies kann kontinuierlich oder nur auf Bedarf erfolgen. Entsprechende Flanken- oder Pegeltrigger steuern zudem wie lange bzw. wie viele Messwerte ausgegeben werden.

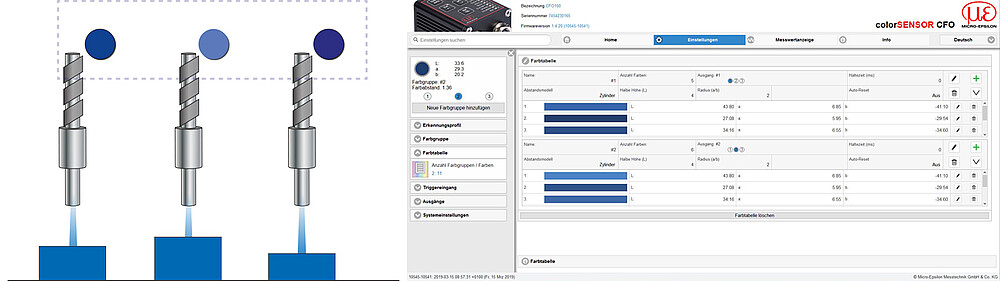

Leistungsstarke Multiteach-Funktion

Dank der Multiteach-Funktion können geometriebedingte Farbvarianten in Farbgruppen eingelernt werden. Da die detektierten Farben mit unterschiedlichem Abstand zwischen Sensor und Messobjekt variieren, können diese Farbvarianten einfach in eine Farbgruppe eingelernt werden. Für verschiedene Farbtöne lassen sich individuelle Farbgruppen anlegen.

Kundenspezifische Kalibrierung

Um für eine bestimmte Konfiguration die Erkennungsleistung zu verbessern und die Messwertabweichung zwischen mehreren Sensoren zu reduzieren, kann der colorSENSOR CFO200 kundenspezifisch kalibriert werden. Hierzu werden Sensor und Controller in der benötigten Messanordnung auf die kundenspezifischen Referenztargets abgeglichen. Damit kann zwischen den einzelnen Systemen eine Messwertabweichung von Delta E < 1 erzielt werden. Dank der Kalibrierung sind die Sensoren austauschbar und messen Farben mit annähernd denselben Lab-Werten.
