Mess- und Inspektionssysteme für Metall

Mess- und Inspektionssysteme für die metallverarbeitende Industrie

Für die Stahl- und Aluminiumindustrie bietet Micro-Epsilon innovative Mess- und Prüfsysteme für die Dicken-, Profil- und Oberflächenmessung. Leistung, Qualität, Zuverlässigkeit von Produkten und Service zeichnen Micro-Epsilon als führenden Anbieter von optischen Dickenmessanlagen in der Metallindustrie aus.

Unsere berührungslos messenden Dickenmesssysteme finden überall dort ihren Einsatz, wo eine hochpräzise Dickenüberwachung zur Regelung und Qualitätssicherung gefordert wird. Sowohl in Warmwalzwerken, in Stranggussanlagen als auch in Kaltwalzwerken und Servicecentern messen die Micro-Epsilon Messsysteme zuverlässig und mit höchster Präzision. Erfolgreiche Installationen in Walzanlagen und Prozesslinien in mehr als 13 Ländern weltweit sprechen für sich.

logo

Innovator in der Laser-Dickenmessung

  1. 25 Jahre Kompetenz in der berührungslosen Dickenmessung
  2. Innovative und patentierte Messverfahren
  3. Umweltverträgliche Alternative zur radiometrischen Dickenmessung
  4. Zahlreiche Referenzen weltweit
[{"activity":"DE_ME_VSys","address":"K\u00f6nigbacher Str. 15\r\n94496 Ortenburg, Germany","central":true,"comment":"","companyName":"Micro-Epsilon","countries":"13,41,54,104","deZip":"00,01,02,03,04,05,06,07,08,09,10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,25,26,27,28,29,30,31,32,33,34,35,36,37,38,39,40,41,42,43,44,45,46,47,48,49,50,51,52,53,54,55,56,57,58,59,60,61,62,63,64,65,66,67,68,69,70,71,72,73,74,75,76,77,78,79,80,81,82,83,84,85,86,87,88,89,90,91,92,93,94,95,96,97,98,99","email":"siegfried.kalhofer@micro-epsilon.de","emailCc":"","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 172","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1846},"internalNote":"\u003Cp\u003E\u003Cstrong\u003EAT,\u003C\/strong\u003EAU,BA,BG,BN,BT,\u003Cstrong\u003ECH,DE\u003C\/strong\u003E,EE,ES,GR,HR,HU,ID,IS\u003Cstrong\u003E,IT,\u003C\/strong\u003EKR,LA,LI,LK,LT,LV,ME,MK,MM,MN,MT,MY,NP,NZ,PH,PL,PT,RS,RU,SG,SI,TH,TR,TW,VN,ZA\u003C\/p\u003E","lName":"","map":null,"mobile":"","name":"Siegfried Kalhofer","phone1":"+49 8542 \/ 168 - 172","phone2":"","pid":358,"products":"","regional":false,"showMail":null,"sorting":7182,"type":null,"uid":192,"usStates":"","website":"","worldwide":false},{"activity":"DE_ME_VSys","address":"Nachbarsweg 182\r\n45481 M\u00fclheim\/Ruhr","central":true,"comment":"","companyName":"KOA-NewTec","countries":"54","deZip":"10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,25,26,27,28,29,30,31,32,33,34,35,36,37,38,39,40,41,42,43,44,45,46,47,48,49,50,51,52,53,54,55,56,57,58,59,60,61,62,63,64,65,66,67,68,69,98,99","email":"office@koa-newtec.de","emailCc":"","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"","hidePlz":false,"image":null,"internalNote":"","lName":"","map":null,"mobile":"","name":"KOA-NewTec","phone1":"+49 208 469372-01","phone2":"","pid":358,"products":"","regional":false,"showMail":null,"sorting":7178,"type":null,"uid":191,"usStates":"","website":"","worldwide":false}]
Kontakt
Micro-Epsilon Messtechnik
Logo Micro-Epsilon
Zum Kontaktformular

Finden Sie Ihren Ansprechpartner

Ihre Anfrage zu: {product}
Bitte fügen Sie das Ergebnis der unten stehenden Aufgabe ein. Damit wird Spam vermieden.
captcha
* Pflichtangaben
Wir behandeln Ihre Daten vertraulich. Bitte lesen Sie dazu unsere Datenschutzerklärung.

Funktionsprinzip Dickenmessung

Beim Prinzip der dimensionellen, geometrischen Dickenmessung wird auf jeder Seite des Materials ein optischer Abstandssensor angeordnet. Der Abstand (= Arbeitsbereich) der beiden Sensoren wird in einem Kalibriervorgang bestimmt. Die Basis der Kalibrierung ist zertifiziertes Messnormal, zu dessen Dicke die Summe der Sensorsignale addiert wird, um den aktuellen Arbeitsbereich zu bestimmen. Zur Dickenmessung während der Produktion wird die Differenz aus der Summe der Abstandssignale und dem Wert des Arbeitsbereichs gebildet.

Die thicknessCONTROL Systeme werden abhängig von der Applikation mit berührungslosen Sensortechnologien ausgestattet. Besonders bewährt haben sich die Laser-Profilsensoren, die zahlreiche Vorteile mit sich bringen und in verschiedenen Einsatzorten zum Einsatz kommen.

logo

Führend dank Laser-Profil-Messtechnik

Die thicknessCONTROL Messsysteme können mit verschiedenen Sensortechnologien ausgestattet werden. In der Aluminium- und Stahlindustrie werden bevorzugt Laser-Profilscanner eingesetzt, die zahlreiche Vorteile mit sich bringen.

  • Umweltverträgliche Alternative zur radiometrischen Dickenmessung
  • Frei von Isotopen- und und Röntgenstrahlung
  • Keine Folgekosten aufgrund Sondermüll
  • Keine besonderen Sicherheitsmaßnahmen (Laserklasse 2)
  • Hohe Messgenauigkeit, auch in rauen Umgebungen
  • Große und kleine Materialdicken
  • Unabhängig von Legierungen, keine spezifische Kalibrierung erforderlich

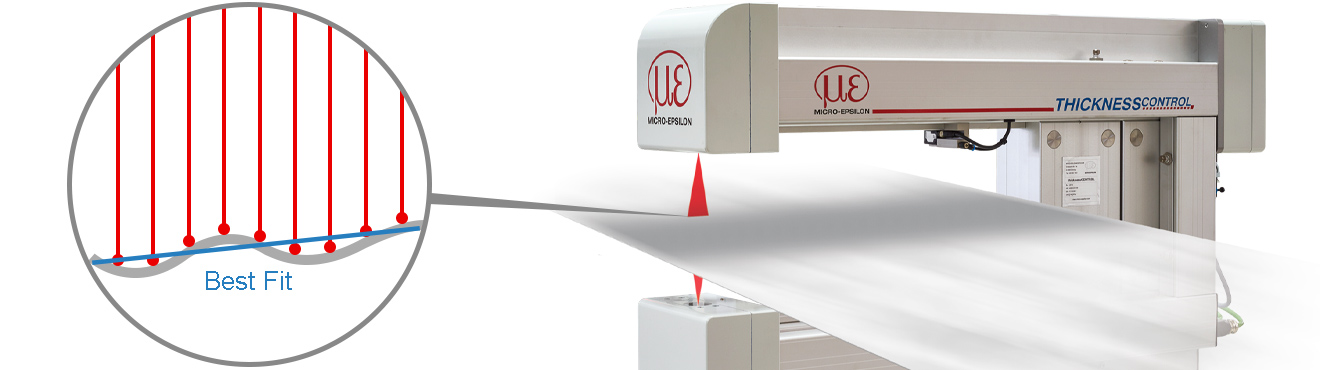

Innovation „diskrete Laserlinie“

Beim Laserlinien-Sensor wird der Laserstrahl mithilfe einer Spezialoptik zu einer statischen Laserlinie aufgeweitet und auf die Messobjektoberfläche projiziert. Eine hochwertige Empfangsoptik bildet das diffus reflektierte Licht dieser Laserlinie auf einer hochempfindlichen Sensormatrix ab, die in einer Messung je nach Sensor ein Profil mit 640 bzw. 1.280 einzelnen Messpunkten zu einem Zeitpunkt erfasst. Der integrierte Controller berechnet aus diesem Matrixbild neben den Abstandsinformationen (z-Achse) auch die Position entlang der Laserlinie (x-Achse) in einem zweidimensionalen Koordinatensystem.

Automatische Dickenkalibrierung

Die optischen Dickenmessverfahren von Micro-Epsilon sind legierungsunabhängig und können ohne materialspezifische Kalibrierung betrieben werden. Um temperaturvariante Effekte zu kompensieren und die Genauigkeit zu steigern, sind die Dickenmesssysteme mit einer In-Situ-Kalibration ausgestattet, . Bei dieser Kalibration wird entweder das Referenz- bzw. Kalibrationsteil zugestellt oder der C-Rahmen positioniert. Darüber hinaus kann mit der In-Situ-Kalibration jederzeit die einwandfreie Funktion des Systems  nachgewiesen werden. Mithilfe der Analysesoftware kann eine vollautomatisierte Prüfmittelfähigkeitsüberwachung durchgeführt werden.

Präzise Messungen im rauer Industrieumgebung

Alle Vorteile von thicknessCONTROL im Video:
