Erfassung der Drehzahl & Geschwindigkeit

Immer wenn Teile rotieren, kann auch die Drehzahl erfasst werden. Dafür werden üblicherweise Drehzahlgeber eingesetzt, die direkt an der Welle befestigt sind. Ist dies nicht möglich, muss auf andere Messprinzipien zurückgegriffen werden, bei denen z. B. stirnseitig auf das rotierende Teil gemessen wird. Insbesondere bei rauen Umgebungen mit hohen Temperaturen, Druck und Öl haben sich Sensoren von Micro-Epsilon zur Erfassung der Drehzahl bewährt. Eingesetzt werden dafür Wirbelstromsensoren und magneto-induktive Sensoren, die bei bestimmten Messaufgaben auch die Geschwindigkeit erfassen.

Erfassung der Rotordynamik am Turbolader

Um das Verhalten von Turboladern in verschiedenen Belastungszuständen zu untersuchen, werden Wirbelstrom-Wegsensoren an Turboladerprüfständen eingesetzt. Die Miniaturbauform der Sensoren und ihre Widerstandsfähigkeit gegenüber Öl und hohen Temperaturen erlauben die präzise messtechnische Erfassung des Schmierspalts an hydrodynamisch gelagerten Rotorwellen.

eddyNCDT 3300 Induktive Sensoren (Wirbelstrom)

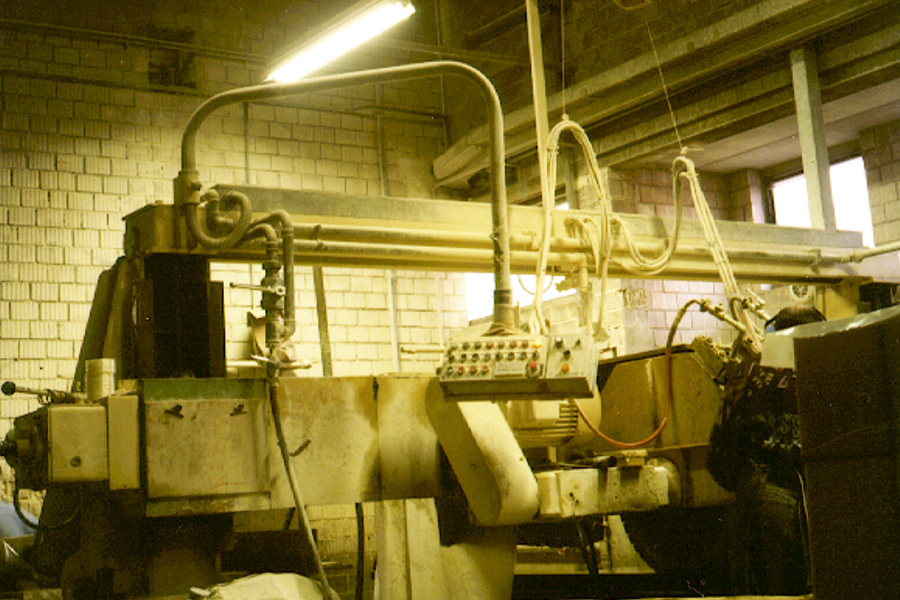

Geschwindigkeitsmessung am Trennschleifautomaten

Ziegel und Spezialsteine werden typgerecht auf Trennschleifautomaten bearbeitet. Schnelle Durchlaufzeiten mit bestem Qualitätsergebnis sind dabei das Ziel. Wichtig sind hier die Einstellparameter für die Drehzahl, die Umfanggeschwindigkeit der Schleifscheibe und die Vorschubgeschwindigkeit des verfahrbaren Tisches. Die Tischverschiebung wird durch einen robusten Seilzug-Wegsensor mit Inkremental-Encoder erfasst. Ein digitaler Tachometer berechnet die Geschwindigkeit und zeigt diese an.

Seilzug-Sensoren

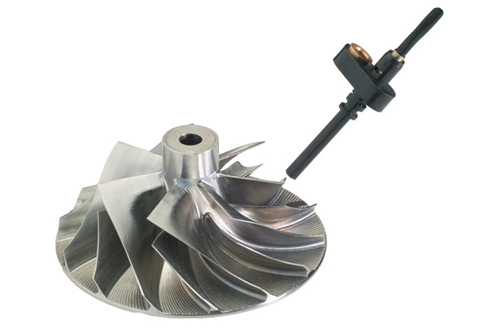

Turbolader

Wichtig für die Leistung eines Turboladers ist neben dem Winkel der Leitschaufeln auch die Drehzahl der Schaufeln am Turbinenrad. Zur Erfassung der Drehzahl werden Sensoren eingesetzt, die die Rotation der Schaufeln stirnseitig messen. Wegen zunehmend wachsender Materialbelastung und steigender Drehzahlen wird neben üblichen Aluminiumschaufeln mehr und mehr auf Titanschaufeln gesetzt, was eine messtechnische Herausforderung darstellt. Durch eine besondere Linearisierung der DZ140 Controller kann die Drehzahl von Aluminium- und Titanschaufeln von 200 bis 400.000 U/min zuverlässig überwacht werden.

Turboladerdrehzahl-Sensor
