optoCONTROL CLS1000

Leistungsfähiger Controller für die industrielle Anwendung

Leistungsfähige Controller optoCONTROL CLS1000 für industrielle Applikationen

Der CLS1000 Controller ist in fünf verschiedenen Ausführungen erhältlich: CLS1000-QN mit Antivalenz-Funktion (Schließer/Öffner), CLS1000-2Q mit zwei Schaltausgängen, CLS1000-OC mit Optokoppler, CLS1000-AU mit Spannungsausgang und CLS1000-AI mit Stromausgang. Jedes Modell ist in den Ausführungen NPN, PNP oder Push-Pull erhältlich. Alle Controller sind mit oder ohne Trigger verfügbar.

Modellauswahl Controller

Die Controller der Modellreihe CLS1000-QN bieten zwei antivalente Schaltausgänge (Schließer/Öffner). Die Modelle kommen vor allem dann zum Einsatz, wenn in der Applikation eine hohe Drahtbruchsicherheit gewährleistet sein muss. Mit den bis zu 7 Teach-In-Verfahren lassen sich die Controller einfach und so fein einstellen, dass im Reflex- oder Tranmissionsbetrieb selbst feinste Strukturen erkannt werden. Neben NPN, PNP und PP existieren eine Vielzahl an Triggerarten.

Besonderheiten

  1. Zwei antivalente Schaltausgänge Q und QN

  2. Umschaltbar NPN, PNP, PP

  3. Drahtbruchsicherheit dank antivalentem Schaltausgang

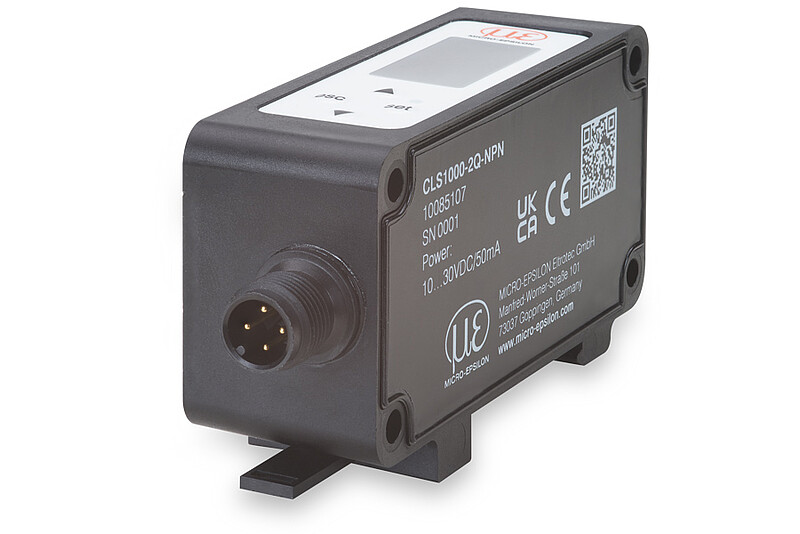

Die Controller der Modellreihe CLS1000-2Q verfügen über zwei voneinander unabhängige Schaltausgänge, die jeweils auf die benötigte Ausgangsbeschaltung wie NPN, PNP oder PP einstellbar sind. Damit bieten die Modelle höchste Flexibilität in jeder Applikation. Z.B. können mit dem Messsystem zwei verschiedene Messobjekte sicher erfasst und der jeweilige Schaltausgang für das jeweilige Objekt separat eingestellt werden. Mit den bis zu 7 Teach-In-Verfahren lassen sich die Controller einfach und so fein einstellen, dass im Reflex- oder Tranmissionsbetrieb selbst feinste Strukturen erkannt werden. Zudem verfügen die Controller über eine Vielzahl an Triggerarten.

Besonderheiten

  1. Zwei unabhängig voneinander einstellbare Schaltausgänge

  2. Umschaltbar NPN, PNP, PP

  3. Zwei individuelle Schaltschwellen

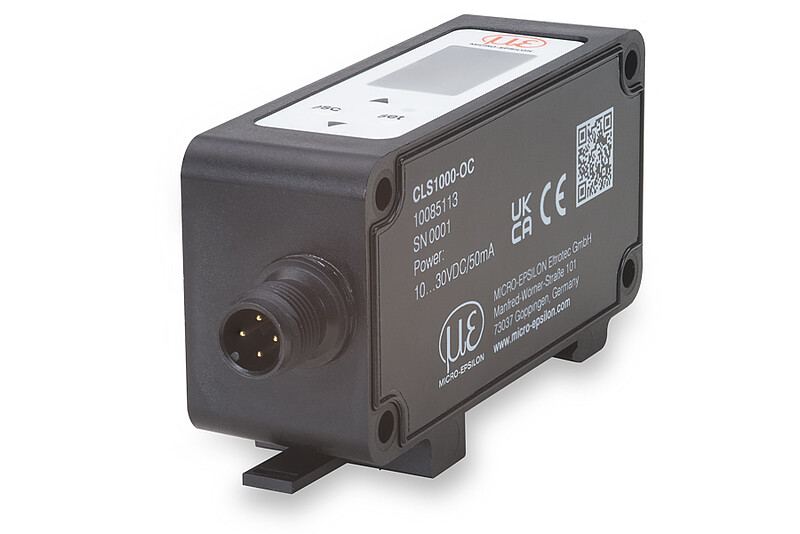

Die Controller der Modellreihe CLS1000-OC verfügen über einen integrierten Optokoppler-Schaltausgang, womit ein potentialfreies Schalten realisiert wird. Der Optokoppler ermöglicht die galvanische Trennung zwischen der internen und der Ausgangsbeschaltung. Mit den 7 Teach-In-Verfahren lassen sich die Controller einfach und so fein einstellen, dass im Reflex- oder Tranmissionsbetrieb selbst feinste Strukturen erkannt werden. Zudem verfügen die Modelle über eine Vielzahl an Triggerarten.

Besonderheiten

  1. Optokoppler Ausgang für potentialfreies Schalten

  2. Umschaltbar NPN, PNP, PP

  3. Galvanische Trennung der Ausgangsbeschaltung

Die Controller der Modellreihe CLS1000-AU verfügen über einen Analogausgang, welcher zwischen 0 … 10 V frei skalierbar ist. Zur einfachen Signalverarbeitung und Umrechnung der Analogwerte ist er bestens geeignet. Der Analogausgang fungiert als Intensitätsausgang und ist dank der Spreizung äußerst sensitiv. Neben dem Analogausgang verfügen die Controller über einen zusätzlichen Schaltausgang. Damit bieten die Modelle höchste Flexibilität in einer Vielzahl von Applikationen. Mit den 9 Teach-In-Verfahren lassen sich die Controller einfach und so fein einstellen, dass im Reflex- oder Tranmissionsbetrieb selbst feinste Strukturen erkannt werden. Zudem verfügen die Modelle über eine Vielzahl an Triggerarten.

Besonderheiten

  1. Frei skalierbarer Analogausgang Spannung von 0 … 10 V

  2. Analogausgang als Intensitätsausgang

  3. Analogausgang und Schaltausgang

  4. Umschaltbar NPN, PNP, PP

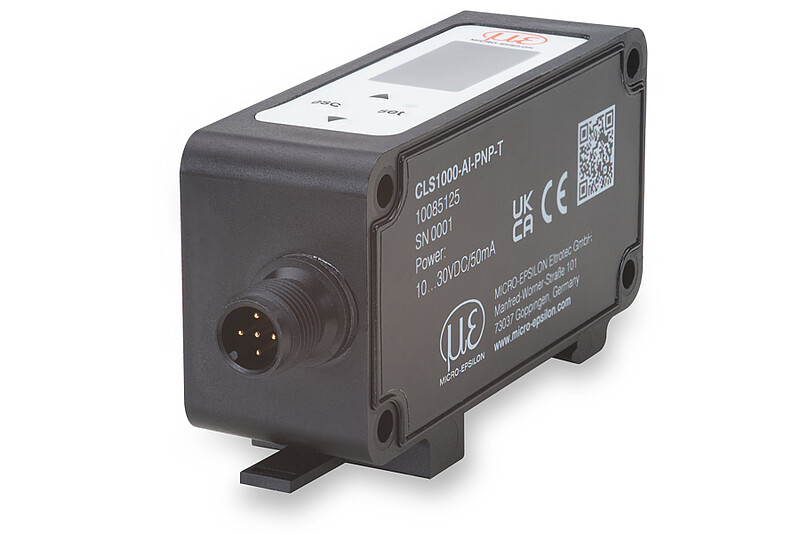

Die Controller der Modellreihe CLS1000-AI verfügen über einen Analogausgang, welcher zwischen 0 … 20 mA oder 4 … 20 mA frei skalierbar ist. Zur einfachen Signalverarbeitung und Umrechnung der Analogwerte ist dieses Modell bestens geeignet. Der Analogausgang fungiert als Intensitätsausgang und ist dank der Spreizung äußerst sensitiv. Neben dem Analogausgang verfügen die Controller über einen zusätzlichen Schaltausgang. Damit bieten die Modelle höchste Flexibilität in einer Vielzahl von Applikationen. Mit den 9 Teach-In-Verfahren lassen sich die Controller einfach und so fein einstellen, dass im Reflex- oder Tranmissionsbetrieb selbst feinste Strukturen erkannt werden. Zudem verfügen die Modelle über eine Vielzahl an Triggerarten.

Besonderheiten

  1. Frei skalierbarer Analogausgang Strom von 0 … 20 mA oder 4 … 20 mA

  2. Analogausgang als Intensitätsausgang

  3. Analogausgang und Schaltausgang

  4. Umschaltbar NPN, PNP, PP

OLED Display zur schnellen und einfachen Konfiguration

Die Inbetriebnahme erfolgt direkt über den Controller oder über externen Teach-In. Hierbei werden alle Programmierschritte, Statusanzeigen und die Soll- und Istwerte über zwei 4-stellige Digitalanzeigen visualisiert.
