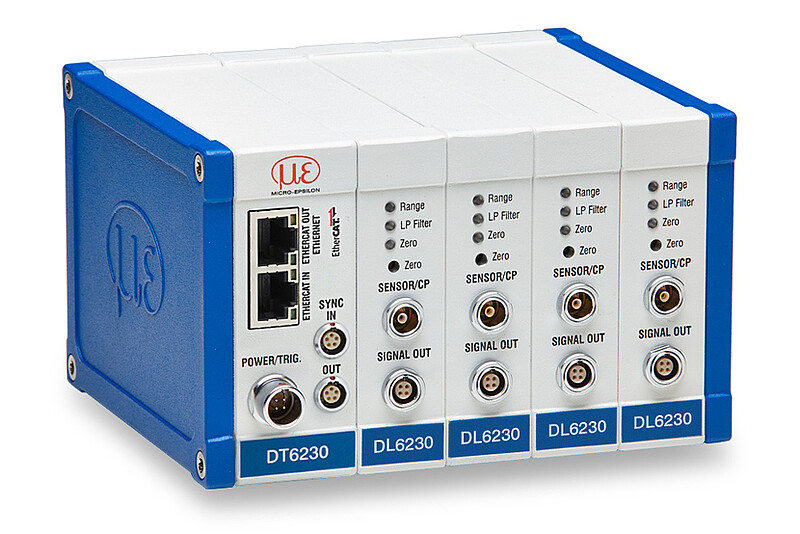

capaNCDT 6200

Modulares Mehrkanalsystem - bis zu 4 Kanäle

Modulares Mehrkanal-Messsystem für höchste Präzision

Das capaNCDT 6200 ist das erste völlig modulare Mehrkanal-Messsystem. Der Controller ist einfach auf bis zu vier Kanäle erweiterbar und somit für flexible Anwendungen geeignet. Mit dem capaNCDT 6200 Controller sind alle kapazitiven Weg-Sensoren von Micro-Epsilon betreibbar. Die integrierte Ethernet-Schnittstelle erlaubt eine Parametrierung und Messung per Webinterface. Für hochauflösende Messungen ist der Demodulator DL6230 verfügbar. Für schnelle Messungen bis 20 kHz wird das capaNCDT 6222 eingesetzt.

Persönliche Beratung
logo

Besonderheiten

  1. Messbereiche (mm): 0,05 | 0,2 | 0,5 | 0,8 | 1 | 2 | 3 | 5 | 10
  2. Auflösung max. 0,2 nm (mit DL6230)
  3. Linearität max. 0,01 µm
  4. Grenzfrequenz bis 20 kHz (-3 dB)
  5. Datenrate (Digitalausgang) 3,9 kHz
  6. Modular erweiterbar auf 4 Kanäle
  7. Analogausgang (Spannung / Strom)
  8. Ethernet/EtherCAT Interface
  9. Einfache Konfiguration über Webinterface
  10. Integrierte EtherCAT- und PROFINET-Schnittstelle
[{"activity":"DE_MEAD-2D_Buero_Mitte","address":"Wiesenstr. 29\r\n63533 Mainhausen","central":false,"comment":"B\u00fcro Mitte","companyName":"Micro-Epsilon","countries":"54","deZip":"36,60,61,63,64,68,69,90,91,92,96,97","email":"gernot.eiermann@micro-epsilon.de","emailCc":"doris.koenigseder@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 578","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1639},"internalNote":"","lName":"","map":null,"mobile":"","name":"Gernot Eiermann","phone1":"+49 8542 \/ 168 - 578","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":9341,"type":null,"uid":69,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Nord","address":"Heidkoppelweg 1\r\n25474 Ellerbek","central":false,"comment":"B\u00fcro Nord","companyName":"Micro-Epsilon","countries":"54","deZip":"20,21,22,23,24,25,26,27,28,29,30,31,32,38","email":"giorgio.angelini@micro-epsilon.de","emailCc":"isabella.schramm@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 566","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1638},"internalNote":"","lName":"","map":null,"mobile":"","name":"Giorgio Angelini","phone1":"+49 8542 \/ 168 - 566","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":9340,"type":null,"uid":70,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Nord-West","address":"Duisburger Str. 47\r\n46535 Dinslaken","central":false,"comment":"B\u00fcro Nord-West","companyName":"Micro-Epsilon","countries":"54","deZip":"40,41,42,44,45,46,47,48,49,50,51,52,53,58,59","email":"manfred.vanerp@micro-epsilon.de","emailCc":"astrid.bieringer@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 572","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1637},"internalNote":"","lName":"","map":null,"mobile":"","name":"Manfred van Erp","phone1":"+49 8542 \/ 168 - 572","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":9339,"type":null,"uid":71,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Ost1","address":"Lessingstr. 14\r\n01465 Langebr\u00fcck","central":false,"comment":"B\u00fcro Ost 1","companyName":"Micro-Epsilon","countries":"54","deZip":"01,02,03,07,08,09,95,98","email":"olaf.gerstner@micro-epsilon.de","emailCc":"selina.krieger@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 35201 \/ 729 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1636},"internalNote":"","lName":"","map":null,"mobile":"","name":"Olaf Gerstner","phone1":"+49 35201 \/ 729 - 300","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":9329,"type":null,"uid":72,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Ost2","address":"Lessingstr. 14\r\n01465 Langebr\u00fcck","central":false,"comment":"B\u00fcro Ost 2","companyName":"Micro-Epsilon","countries":"54","deZip":"04,05,06,10,11,12,13,14,15,16,17,18,19,39,99","email":"thomas.ruemmler@micro-epsilon.de","emailCc":"andrea.huber@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 35201 \/ 729 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1635},"internalNote":"","lName":"","map":null,"mobile":"","name":"Thomas R\u00fcmmler","phone1":"+49 35201 \/ 729-301","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":9338,"type":null,"uid":73,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Sued-Mitte","address":"Mantelhofstrasse 12\r\n73457 Essingen\/Aalen","central":false,"comment":"B\u00fcro S\u00fcd-Mitte","companyName":"Micro-Epsilon","countries":"54","deZip":"73,74,82,86,87,88,89","email":"joachim.bauer@micro-epsilon.de","emailCc":"gertraud.moser@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 574","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1634},"internalNote":"","lName":"","map":null,"mobile":"","name":"Joachim Bauer","phone1":"+49 8542 \/ 168 - 574","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":9337,"type":null,"uid":74,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Sued-Ost1","address":"K\u00f6nigbacher Str. 15\r\n94496 Ortenburg","central":false,"comment":"B\u00fcro S\u00fcdost 1","companyName":"Micro-Epsilon","countries":"54","deZip":"80,81,83,84,85,93,94","email":"klaus.brinninger@micro-epsilon.de","emailCc":"andrea.huber@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 85 42 \/ 168 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1633},"internalNote":"","lName":"","map":null,"mobile":"","name":"Klaus Brinninger","phone1":"+49 85 42 \/ 168 - 132","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":9336,"type":null,"uid":75,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Sued-West2","address":"Hinter Winterbach 10 a \r\n77794 Lautenbach","central":false,"comment":"B\u00fcro S\u00fcdwest","companyName":"Micro-Epsilon","countries":"54","deZip":"70,71,72,75,76,77,78,79","email":"udo.schwenk@micro-epsilon.de","emailCc":"doris.koenigseder@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 575","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1632},"internalNote":"","lName":"","map":null,"mobile":"","name":"Udo Schwenk","phone1":"+49 8542 \/ 168 - 575","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":9335,"type":null,"uid":76,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_West","address":"Tannenweg 9\r\n58762 Altena","central":false,"comment":"B\u00fcro West","companyName":"Micro-Epsilon","countries":"54","deZip":"33,34,35,37,54,55,56,57,65,66,67","email":"marcus.gluth@micro-epsilon.de","emailCc":"celina.kroiss@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 503","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1631},"internalNote":"","lName":"","map":null,"mobile":"","name":"Marcus Gluth","phone1":"+49 8542 \/ 168 - 503","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":9334,"type":null,"uid":77,"usStates":"","website":"","worldwide":false}]
Kontakt
Beratung und Vertrieb
+49 8542 168 880
Zum Kontaktformular
E-Mail senden
Support
+49 8542 168 881
Zum Kontaktformular
E-Mail senden

Finden Sie Ihren Ansprechpartner

Ihre Anfrage zu: {product}
Bitte fügen Sie das Ergebnis der unten stehenden Aufgabe ein. Damit wird Spam vermieden.
captcha
* Pflichtangaben
Wir behandeln Ihre Daten vertraulich. Bitte lesen Sie dazu unsere Datenschutzerklärung.
Messsystem capaNCDT 6200 auf 4 Kanäle erweitert

Das Messsystem besteht aus einem Controller und dem jeweiligen Demodulator für den Sensor. Durch den modularen Aufbau lassen sich auf einfache Art und Weise bis zu 4 Kanäle zusammenfügen. Dazu wird ein zusätzlicher Demodulator eingefügt. So kann das capaNCDT 6200 sich in kurzer Zeit auf bis zu 4 Kanäle erweitert werden. Der kompakte Controller kann sowohl als Tischgerät genutzt werden oder über Adapter auf Hutschienen oder an der Wand montiert werden. Das capaNCDT 6200 ist mit allen Sensormodellen von Micro-Epsilon kompatibel.

Einfache Bedienung über Webinterface

Die gesamte Konfiguration des Controllers und der Sensoren wird ohne zusätzliche Software über ein einfach zu bedienendes Webinterface durchgeführt. Das Webinterface wird über eine Ethernet-Verbindung aufgerufen, worüber alle Einstellungen vorgenommen werden. Damit können Filter, arithmetische Verknüpfungen und weitere Parameter einfach angewendet werden.

Laptop mit Webinterface

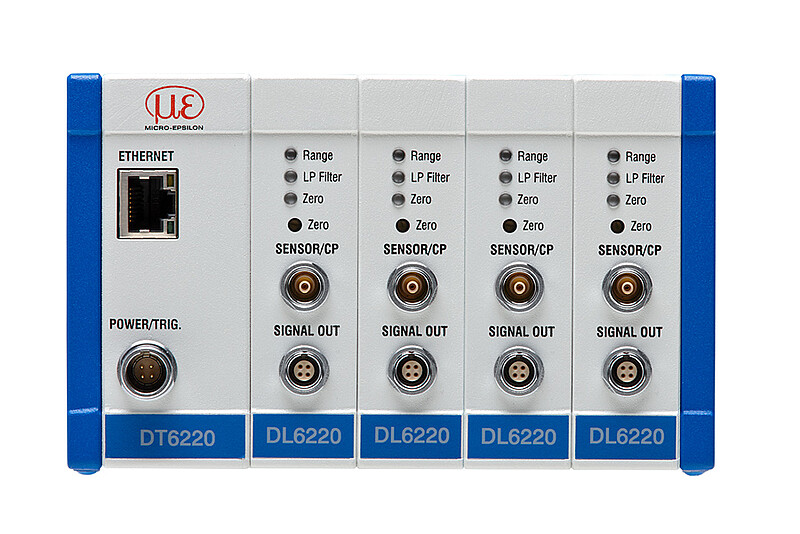

Controller DT6220 mit Demodulator DL6220

Der kapazitive Demodulator DL6220 wird für zahlreiche kapazitive Messaufgaben eingesetzt und bietet eine hohe Auflösung und Signalstabilität. Neben den Analogausgängen stehen je nach Controllerausführung Ethernet bzw. Ethernet und EtherCAT als Digitalschnittstelle zur Verfügung. Der Demodulator DL6220 ist mit allen Sensoren und Kabeln der capaNCDT Serie kompatibel.

Besonderheiten

  1. Auflösung dynamisch 0,02 % d.M. (5 kHz)

  2. Grenzfrequenz 5 kHz (-3 dB)

  3. Analogausgang 0...10 V (kurzschlussfest), 4...20 mA

  4. Digitalschnittstelle Ethernet (mit Controller DT6220); Ethernet und EtherCAT mit Controller DT6230

  5. Sonderabstimmung: bis zu 3-fache Standardkabellänge

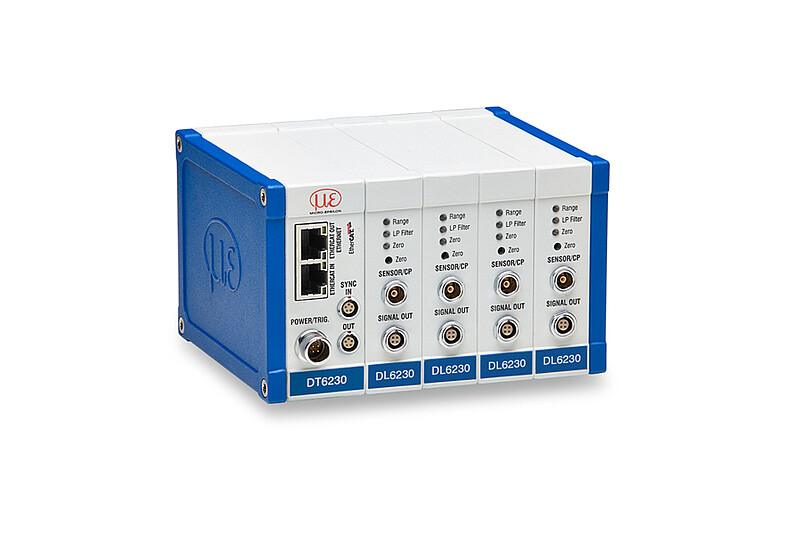

Controller DT6220 mit Demodulator DL6230

Der kapazitive Demodulator DL6230 wird für hochauflösende kapazitive Messaufgaben eingesetzt und kann für den Synchronbetrieb eingesetzt werden. Neben den Analogausgängen stehen je nach Controllerausführung Ethernet bzw. Ethernet und EtherCAT als Digitalschnittstelle zur Verfügung. Der Demodulator DL6230 ist mit allen Sensoren und Kabeln der capaNCDT Serie kompatibel.

Besonderheiten

  1. Auflösung dynamisch 0,005 % d.M. (5 kHz)

  2. Grenzfrequenz 5 kHz (-3 dB)

  3. Analogausgang 0...10 V (kurzschlussfest), 4...20 mA

  4. Digitalschnittstelle Ethernet (mit Controller DT6220); Ethernet und EtherCAT mit Controller DT6230

  5. Sonderabstimmung: bis zu 3-fache Standardkabellänge

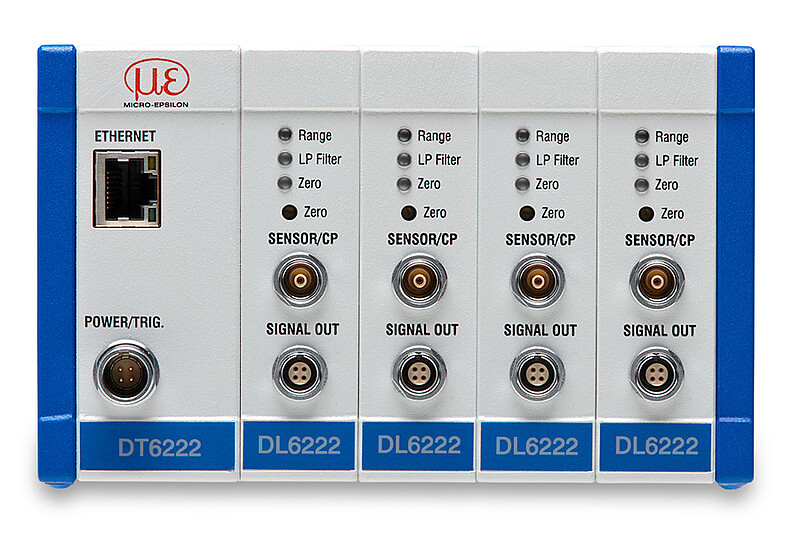

Controller capaNCDT 6222

Der kapazitive Controller DT6222 wird für dynamische kapazitive Messaufgaben eingesetzt. Mit einer Grenzfrequenz von bis zu 20 kHz (-3dB) können schnelle Prozesse zuverlässig überwacht werden. Neben den Analogausgängen steht als Digitalschnittstelle Ethernet zur Verfügung. Der Controller DT6222 ist mit allen Sensoren und Kabeln der capaNCDT Serie kompatibel.

Besonderheiten

  1. Auflösung dynamisch 0,05 % d.M. (20 kHz)

  2. Grenzfrequenz 20 kHz (-3 dB)

  3. Analogausgang 0...10 V (kurzschlussfest), 4...20 mA

  4. Digitalschnittstelle Ethernet

  5. Sonderabstimmung: bis zu 2-fache Standardkabellänge (mit Demodulator DL6222/ECL2)

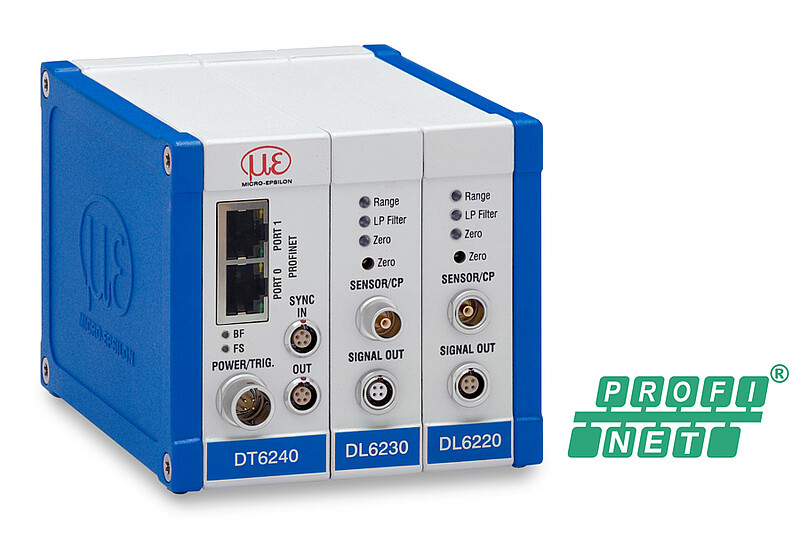

Kapazitives Standard-Messsystem mit PROFINET

Der kapazitive Controller DT6240 mit integrierter Industrial Ethernet-Schnittstelle PROFINET erlaubt die direkte Einbindung der vollen Sensorleistung direkt und ohne zusätzliche Schnittstellenmodule über PROFINET in Ihre SPS. Das modular konzipierte Messsystem besticht besonders durch sein Preis-Leistungs-Verhältnis. Der Controller DT6240 ist mit allen Sensoren und Kabeln der capaNCDT Serie kompatibel.

Besonderheiten

  1. Industrial Ethernet-Schnittstelle PROFINET

  2. Modular erweiterbar bis zu 4 Kanäle

  3. Synchronisierbar

  4. Auflösung dynamisch 0,005% d.M. (5kHz)

  5. Analogausgang 0 … 10 V (kurzschlussfest, 4 … 20 mA)

  6. Sonderabstimmung: bis zu 3-fache Standardkabellänge

Montagebügel zur zweiseitigen Dickenmessung

Der Montagebügel wurde zur zweiseitigen Dickenmessung mit kapazitiven Sensoren konzipiert und unterstützt die Ausrichtung der Messpunkte zueinander. Mithilfe des Bügels liegen die Sensoren exakt auf einer Achse, wodurch die Messpunkte deckungsgleich angeordnet sind. Dadurch wird ein versetztes Messen verhindert und ein zuverlässiges Messergebnis mit größtmöglicher Präzision erreicht. Die Montagebügel bieten Platz für bis zu 6 Sensoren. Dabei bilden jeweils zwei Sensoren eine Messstelle.

Besonderheiten

  1. Mehrspurige Dickenmessung an bis zu 3 Stellen gleichzeitig

  2. Präzise Messung bei Temperaturen von bis zu 100 °C dank hoher Temperaturstabilität

  3. Vakuumtauglich

  4. Äußerst kompakte Bauform

  5. Einfache Integration und Nachrüstung in bestehende Anlagen

  6. Kompatibel mit capaNCDT Sensormodellen

  7. Kalibrierbare Ausführung ermöglicht eine hohe Präzision in der Dickenmessung
