wireSENSOR WPS-MK


Kompakte Seilzugsensoren für industrielle Serienanwendungen

Analoge und digitale Sensorelemente

Ultrakompakte Bauformen für große Messbereiche

Seilzugsensoren für Serienintegration & OEM

Die Miniatur-Seilzugsensoren der MK-Serie überzeugen durch ihr kostenoptimiertes Design und besonders kompakte Abmessungen. Dank einer Vielzahl verfügbarer Messbereiche lassen sie sich flexibel in unterschiedlichste Anwendungen integrieren.

Speziell für den Serieneinsatz bei hohen Stückzahlen entwickelt, bieten die kompakten Seilzugsensoren eine ideale Kombination aus attraktivem Preis, geringer Baugröße und niedrigem Gewicht. Das eröffnet neue Potenziale für Kosten- und Konstruktionsoptimierung - ohne Kompromisse bei der Präzision. Die MK-Serie ist damit die perfekte Lösung für Anwendungen, bei denen Wirtschaftlichkeit und Genauigkeit gleichermaßen im Fokus stehen.

logo

Besonderheiten

  1. Messbereiche (mm): 50 ... 7500
  2. Linearität max. ± 0,05 % d.M.
  3. Seilbeschleunigungen bis: ca. 7g
  4. Teleskopierbares Messprinzip
  5. Kostenoptimiert
  6. Kompakt
[{"activity":"DE_MEAD-2D_Buero_Mitte","address":"Wiesenstr. 29\r\n63533 Mainhausen","central":false,"comment":"B\u00fcro Mitte","companyName":"Micro-Epsilon","countries":"54","deZip":"36,60,61,62,63,64,66,67,68,69,74,90,91,96,97","email":"gernot.eiermann@micro-epsilon.de","emailCc":"doris.koenigseder@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 578","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1639},"internalNote":"","lName":"","map":null,"mobile":"","name":"Gernot Eiermann","phone1":"+49 8542 \/ 168 - 578","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":13437,"type":null,"uid":69,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Nord","address":"Heidkoppelweg 1\r\n25474 Ellerbek","central":false,"comment":"B\u00fcro Nord","companyName":"Micro-Epsilon","countries":"54","deZip":"20,21,22,23,24,25,26,27,28,29,30,31,32,38,48,49","email":"giorgio.angelini@micro-epsilon.de","emailCc":"isabella.schramm@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 566","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1638},"internalNote":"","lName":"","map":null,"mobile":"","name":"Giorgio Angelini","phone1":"+49 8542 \/ 168 - 566","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":13436,"type":null,"uid":70,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Ost1","address":"Lessingstr. 14\r\n01465 Langebr\u00fcck","central":false,"comment":"B\u00fcro Ost 1","companyName":"Micro-Epsilon","countries":"54","deZip":"01,02,03,07,08,09,92,95,98","email":"olaf.gerstner@micro-epsilon.de","emailCc":"selina.krieger@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 35201 \/ 729 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1636},"internalNote":"","lName":"","map":null,"mobile":"","name":"Olaf Gerstner","phone1":"+49 35201 \/ 729 - 300","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":13425,"type":null,"uid":72,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Ost2","address":"Lessingstr. 14\r\n01465 Langebr\u00fcck","central":false,"comment":"B\u00fcro Ost 2","companyName":"Micro-Epsilon","countries":"54","deZip":"04,06,10,11,12,13,14,15,16,17,18,19,39,99","email":"thomas.ruemmler@micro-epsilon.de","emailCc":"andrea.huber@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 35201 \/ 729 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1635},"internalNote":"","lName":"","map":null,"mobile":"","name":"Thomas R\u00fcmmler","phone1":"+49 35201 \/ 729-301","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":13434,"type":null,"uid":73,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Sued-Ost1","address":"K\u00f6nigbacher Str. 15\r\n94496 Ortenburg","central":false,"comment":"B\u00fcro S\u00fcdost 1","companyName":"Micro-Epsilon","countries":"54","deZip":"80,81,82,83,84,85,93,94","email":"klaus.brinninger@micro-epsilon.de","emailCc":"andrea.huber@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 85 42 \/ 168 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1633},"internalNote":"","lName":"","map":null,"mobile":"","name":"Klaus Brinninger","phone1":"+49 85 42 \/ 168 - 132","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":13432,"type":null,"uid":75,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Sued-West2","address":"Hinter Winterbach 10 a \r\n77794 Lautenbach","central":false,"comment":"B\u00fcro S\u00fcdwest","companyName":"Micro-Epsilon","countries":"54","deZip":"70,71,72,73,75,76,77,78,79,86,87,88,89","email":"udo.schwenk@micro-epsilon.de","emailCc":"doris.koenigseder@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 575","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1632},"internalNote":"","lName":"","map":null,"mobile":"","name":"Udo Schwenk","phone1":"+49 8542 \/ 168 - 575","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":13431,"type":null,"uid":76,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_West","address":"Tannenweg 9\r\n58762 Altena","central":false,"comment":"B\u00fcro West","companyName":"Micro-Epsilon","countries":"54","deZip":"33,34,35,37,40,41,42,43,44,45,46,47,50,51,52,53,54,55,56,57,58,59,65","email":"marcus.gluth@micro-epsilon.de","emailCc":"celina.kroiss@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 503","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1631},"internalNote":"","lName":"","map":null,"mobile":"","name":"Marcus Gluth","phone1":"+49 8542 \/ 168 - 503","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":13430,"type":null,"uid":77,"usStates":"","website":"","worldwide":false}]
Kontakt
Beratung und Vertrieb
Zum Kontaktformular
Support
Zum Kontaktformular

Finden Sie Ihren Ansprechpartner

Ihre Anfrage zu: {product}
* Pflichtangaben
Wir behandeln Ihre Daten vertraulich. Bitte lesen Sie dazu unsere Datenschutzerklärung.

Leistungsstarke Sensorik für einen breiten Anwendungsbereich

Testen Sie uns - Sensor zur Evaluierung Ihrer Serienanwendung
  • Erhalten Sie einen Seilzugsensor wireSENSOR MK zur Qualifizierung Ihrer Serienanwendung.
  • Kompakte und robuste Bauform für große Messbereiche
  • Evaluierungsmuster ab 95,- EUR

Besonderheiten

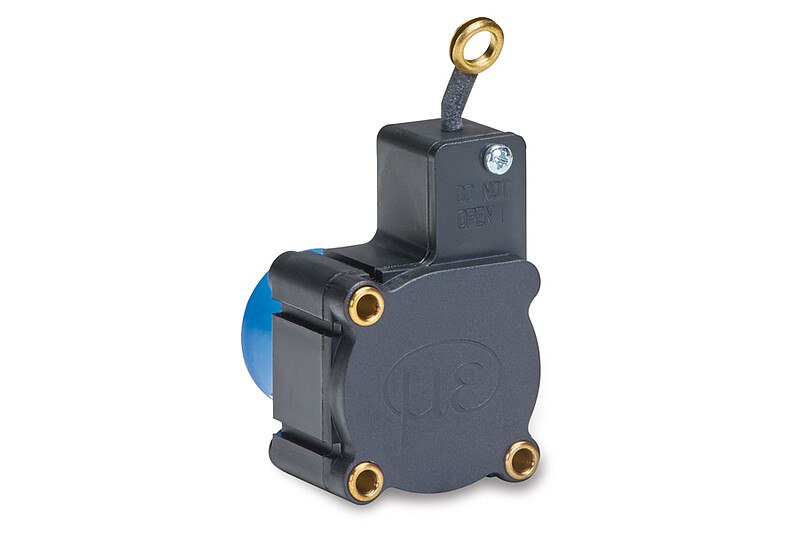

Analog:

  • Messbereiche: 50 | 150 | 250 | 500 | 750 mm
  • Temperaturbereich: -20 … +80 °C
  • Linearität: ≤ ±0,1 % d.M.
  • Ausgangsart: Potentiometer
  • Schutzart: IP20
  • Auflösung: gegen unendlich

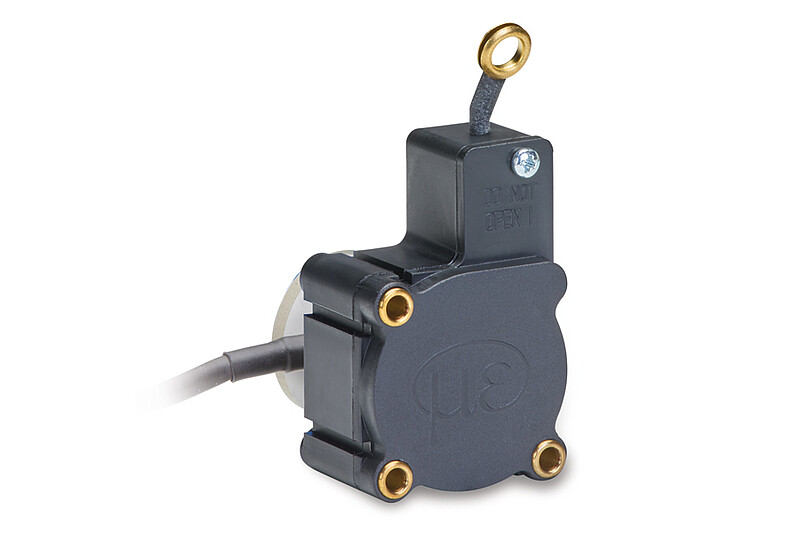

Digital:

  • Messbereiche: 500 | 750 mm
  • Temperaturbereich: -20 … +80 °C
  • Linearität: ≤ ±0,05 % d.M.
  • Digitalausgang: Encoder: E (5 … 24 VDC) / Encoder E830 (8 … 30 VDC)
  • Schutzart: IP54
  • Auflösung: 0,1 mm

Downloads

Datenblatt wireSENSOR MK30
Montageanleitung wireSENSOR WPS MK30
Betriebsanleitung wireSENSOR WPS
CAD-Dateien 3D-Modelle "wireSENSOR WPS MK-Serie", STEP

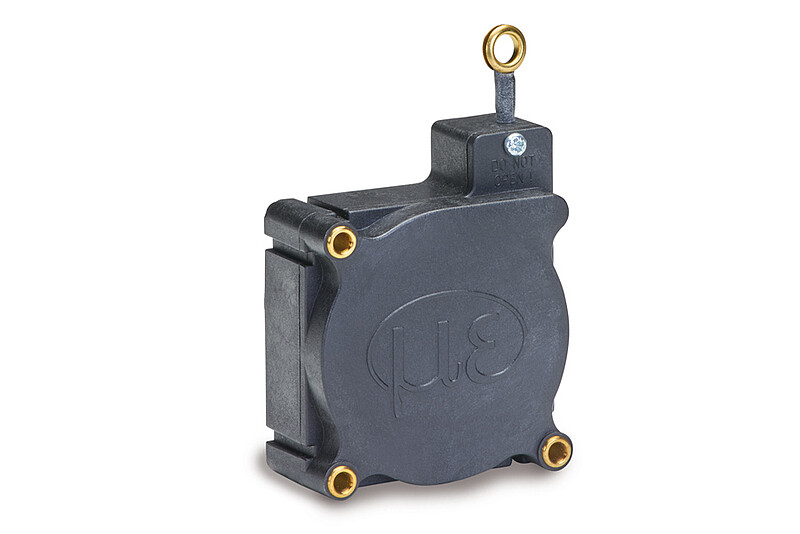

Besonderheiten

Analog:

  • Messbereiche: 1000 | 1250 mm
  • Temperaturbereich: -20 … +80 °C
  • Linearität: ≤ ±0,1 % d.M.
  • Ausgangsart: Potentiometer, Strom, Spannung
  • Schutzart: IP20
  • Auflösung: gegen unendlich

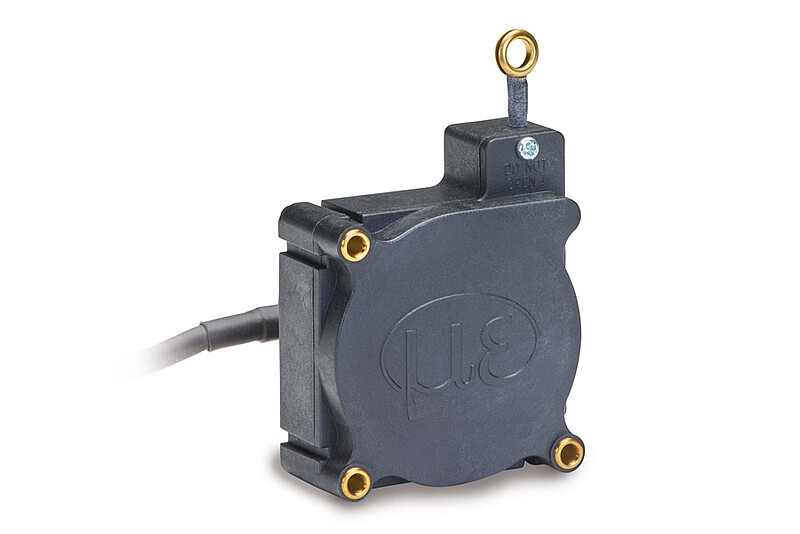

Digital:

  • Messbereiche: 1250 mm
  • Temperaturbereich: -20 … +80 °C
  • Linearität: ≤ ±0,05 % d.M.
  • Digitalausgang: Encoder: E (5 … 24 VDC) / Encoder E830 (8 … 30 VDC)
  • Schutzart: IP54
  • Auflösung: 0,25 mm

Downloads

Datenblatt wireSENSOR MK46
Montageanleitung wireSENSOR MK46
Betriebsanleitung wireSENSOR WPS
CAD-Dateien 3D-Modelle "wireSENSOR WPS MK-Serie", STEP

Besonderheiten

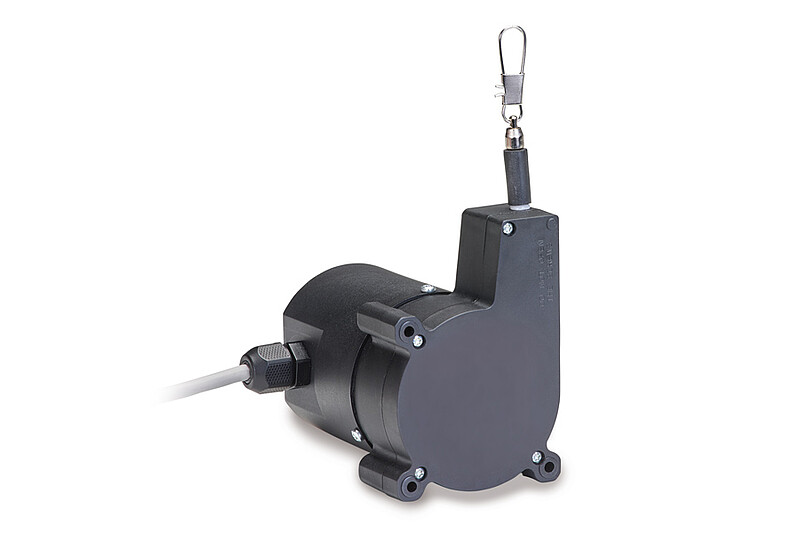

Analog:

  • Messbereiche: 1500 mm
  • Temperaturbereich: -20 … +80 °C
  • Linearität: ≤ ±0,15 % d.M.
  • Ausgangsart: Potentiometer, Strom, Spannung
  • Schutzart: IP65
  • Auflösung: gegen unendlich

Digital:

  • Messbereiche: 2400 mm
  • Temperaturbereich: -20 … +80 °C
  • Linearität: ≤ ±0,05 % d.M.
  • Digitalausgang: TTL01 (A, B, 0) / TTL02 (A, A, B, B, 0)
  • Schutzart: IP65
  • Auflösung: 0,146 mm

Downloads

Datenblatt wireSENSOR MK60
Montageanleitung wireSENSOR MK60
Betriebsanleitung wireSENSOR WPS
CAD-Dateien 3D-Modelle "wireSENSOR WPS MK-60", STEP

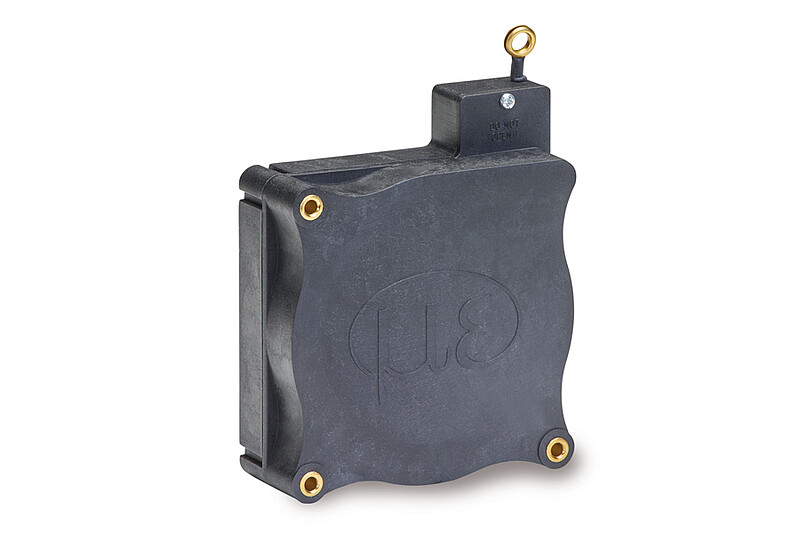

Besonderheiten

Analog:

  • Messbereiche: 2100 mm
  • Temperaturbereich: -20 … +80 °C
  • Linearität: ≤ ±0,25 % d.M.
  • Ausgangsart: Potentiometer
  • Schutzart: IP20
  • Auflösung: 0,55 mm

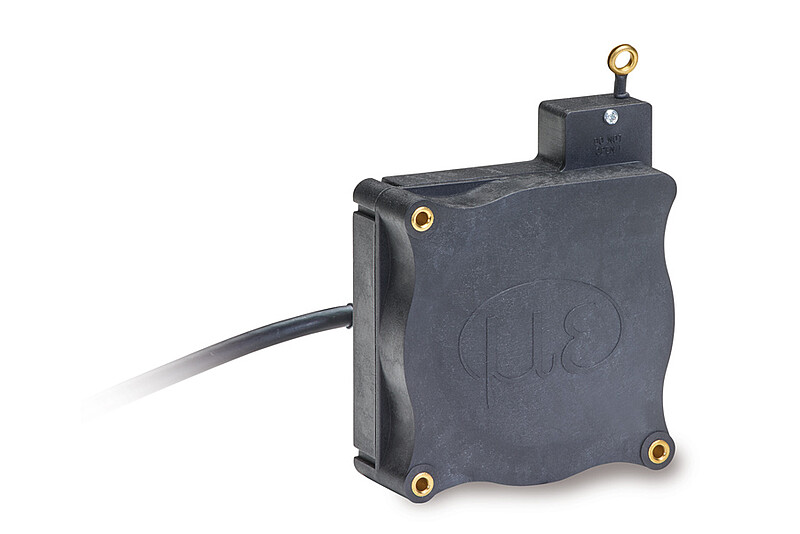

Digital:

  • Messbereiche: 2100 mm
  • Temperaturbereich: -20 … +80 °C
  • Linearität: ≤ ±0,05 % d.M.
  • Digitalausgang: Encoder: E (5 … 24 VDC) / Encoder E830 (8 … 30 VDC)
  • Schutzart: IP54
  • Auflösung: 0,43 mm

Downloads

Datenblatt wireSENSOR MK77
Montageanleitung wireSENSOR WPS-MK77
Betriebsanleitung wireSENSOR WPS
CAD-Dateien 3D-Modelle "wireSENSOR WPS MK-Serie", STEP

Besonderheiten

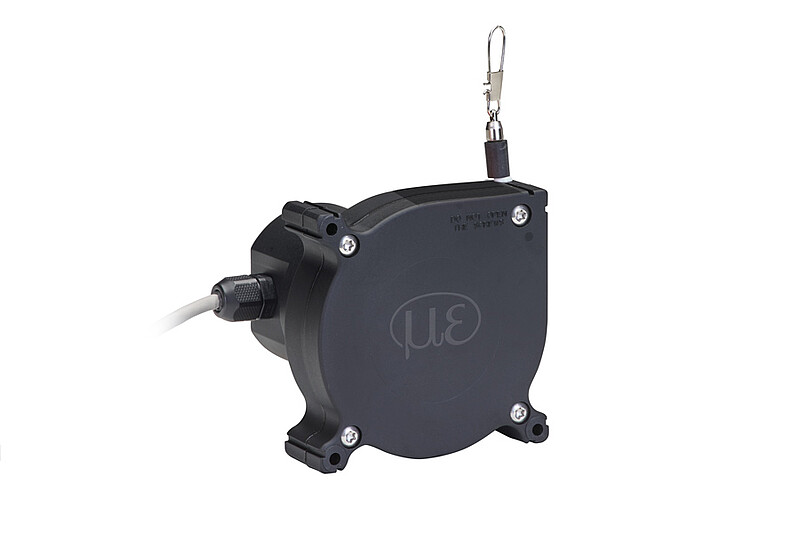

Analog:

  • Messbereiche: 2300 | 3500 | 5000 mm
  • Temperaturbereich: -40 … +85 °C
  • Linearität: ≤ ±0,15 % d.M.
  • Ausgangsart: Potentiometer, Strom, Spannung
  • Schutzart: IP67
  • Auflösung: gegen unendlich

Digital:

  • Messbereiche: 2300 | 3500 | 5000 mm
  • Temperaturbereich: -40 … +85 °C
  • Linearität: ≤ ±0,15 % d.M.
  • Digitale Schnittstelle: CANopen
  • Schutzart: IP67
  • Auflösung: 0,56 mm

Downloads

Datenblatt wireSENSOR MK88
Montageanleitung wireSENSOR MK88
Betriebsanleitung wireSENSOR WPS
CAD-Dateien 3D-Modelle "wireSENSOR WPS MK-88", STEP

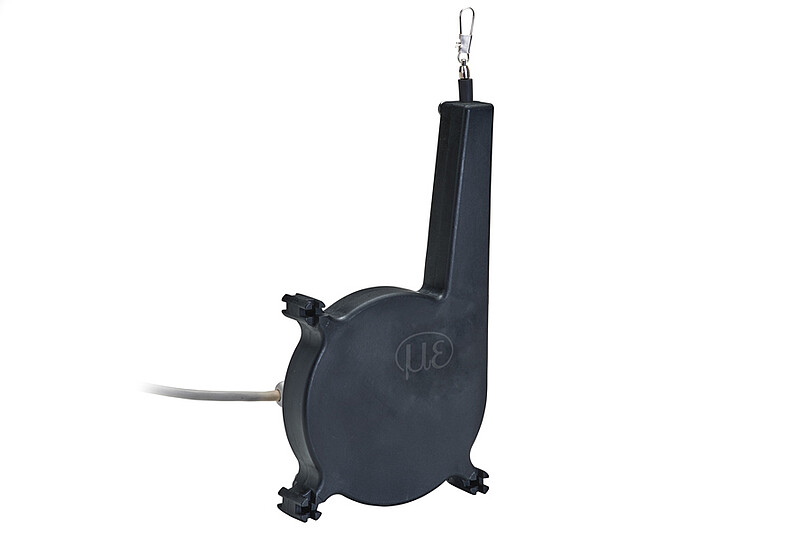

Besonderheiten

Analog:

  • Messbereiche: 3000 | 5000 | 7500 mm
  • Temperaturbereich: -20 … +80 °C
  • Linearität: ≤ ±0,15 % d.M.
  • Ausgangsart: Potentiometer, Strom, Spannung
  • Schutzart: IP65
  • Auflösung: gegen unendlich

Downloads

Datenblatt wireSENSOR MK120
Montageanleitung wireSENSOR WPS MK120
Betriebsanleitung wireSENSOR WPS
CAD-Dateien 3D-Modelle "wireSENSOR WPS MK-Serie", STEP
