scanCONTROL

Jetzt kompatibel mit der Cognex VisionPro Software

scanCONTROL

Universell im Einsatz: Automatisierung, Maschinenbau und Anlagenüberwachung

scanCONTROL

Kompakte Laser-Profilsensoren mit integriertem Controller

scanCONTROL SMART

Fastest SMART evaluation directly in the sensor

Laser-Scanner zur 2D/3D-Profilmessung

Laser-Scanner von Micro-Epsilon zählen zu den leistungsfähigsten Profilsensoren weltweit im Hinblick auf Genauigkeit und Messrate. Sie erfassen, messen und bewerten Profile berührungslos auf unterschiedlichsten Objektoberflächen. Die verfügbaren Modelle sind mit verschiedenen Messbereichen erhältlich und bestens geeignet für industrielle Anwendungen. Für Integratoren sind Modelle zur kundeneigenen Programmierung der Auswertung verfügbar. Die scanCONTROL SMART Scanner nutzen die integrierte Intelligenz zur Lösung zahlreicher Messaufgaben. Alle scanCONTROL Modelle kommen ohne externen Controller aus, was den Installationsaufwand wesentlich vereinfacht.

Persönliche Beratung

Modellübersicht

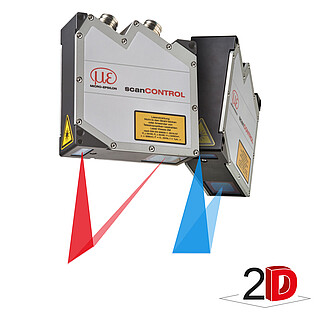

scanCONTROL 25x0

Laser-Scanner für Serienanwendungen

Messbereich: 143.5 x 265 mm
Profilfrequenz: 2 kHz

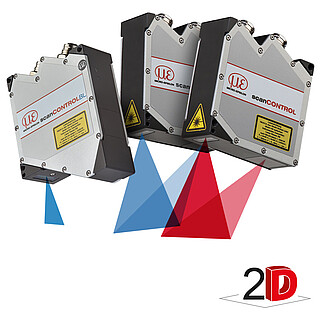

scanCONTROL 29x0

Kompakte Laser-Scanner mit hoher Präzision

Messbereich: 143.5 x 265 mm
Profilfrequenz: 2 kHz
scanCONTROL 30x2

Performante 2D/3D Laser-Scanner

Messbereich: 788 x 600 mm
Profilfrequenz: 10 kHz
scanCONTROL 30x0

High-Performance Laser-Scanner

Messbereich: 788 x 600 mm
Profilfrequenz: 10 kHz
logo

Besonderheiten

  1. Kompakte Baugröße mit integrierter Auswertung: kein externer Controller erforderlich
  2. Hohe Profilauflösung zur Erfassung kleinster Details
  3. Hohe Profilrate für dynamische Messaufgaben
  4. Leistungsstarke Software zur Parametrierung und Visualisierung
  5. SDKs zur Integration in individuelle Softwareumgebungen
  6. Hohe Betriebssicherheit im langjährigen 24/7-Messbetrieb erwiesen
  7. Kompatibel mit Cognex VisionPro
  8. Schnellste SMART-Auswertung direkt im Sensor: bis zu 10 kHz
  9. Optimale Anbindung an SPS dank UDP-Bundling ohne Informationsverlust
[{"activity":"DE_ME_V2DSC","address":"K\u00f6nigbacher Str. 15\r\n94496 Ortenburg, Germany","central":true,"comment":"","companyName":"Micro-Epsilon","countries":"54,104","deZip":"33,34,35,37,54,55,56,57,65,66,67","email":"diniel.patel@micro-epsilon.de","emailCc":"","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1859},"internalNote":"\u003Cp\u003EBA,BG,\u003Cstrong\u003EDE\u003C\/strong\u003E,GR,HR,HU,ID,\u003Cstrong\u003EIT\u003C\/strong\u003E,LI,ME,MK,MT,PL,RS,RU,SI,TR\u003C\/p\u003E","lName":"","map":null,"mobile":"","name":"Diniel Patel","phone1":"+49 8542 \/ 168 - 627","phone2":"","pid":358,"products":"","regional":false,"showMail":false,"sorting":8707,"type":null,"uid":180,"usStates":"","website":"","worldwide":false},{"activity":"DE_ME_V2DSC","address":"K\u00f6nigbacher Str. 15\r\n94496 Ortenburg, Germany","central":true,"comment":"","companyName":"Micro-Epsilon","countries":"54,41","deZip":"36,60,61,62,63,64,68,69,70,71,72,73,74,75,76,77,78,79,82,86,87,88,89,90,91,92,96,97","email":"dominik.erbersdobler@micro-epsilon.de","emailCc":"","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 656","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":54505},"internalNote":"","lName":"","map":null,"mobile":"","name":"Dominik Erbersdobler","phone1":"+49 8542 \/ 168 - 567","phone2":"","pid":358,"products":"","regional":false,"showMail":false,"sorting":1536,"type":null,"uid":223,"usStates":"","website":"","worldwide":false},{"activity":"DE_ME_V2DSC","address":"K\u00f6nigbacher Str.15\r\n94496 Ortenburg, Germany","central":true,"comment":"","companyName":"Micro-Epsilon","countries":"54","deZip":"01,02,03,04,05,06,07,08,09,10,11,12,13,14,15,16,17,18,19,39,95,98,99","email":"thomas.reitberger@micro-epsilon.de","emailCc":"","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1854},"internalNote":"","lName":"","map":null,"mobile":"","name":"Thomas Reitberger","phone1":"+49 8542 \/ 168 - 652","phone2":"","pid":358,"products":"","regional":false,"showMail":false,"sorting":8710,"type":null,"uid":182,"usStates":"","website":"","worldwide":false},{"activity":"DE_ME_V2DSC","address":"K\u00f6nigbacher Str.15\r\n94496 Ortenburg, Germany","central":true,"comment":"","companyName":"Micro-Epsilon","countries":"54,13","deZip":"20,21,22,23,24,25,26,27,28,29,40,41,42,43,44,45,46,47,48,49,80,81,83,84,85,93,94","email":"viktor.kirchgessner@micro-epsilon.de","emailCc":"","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1856},"internalNote":"\u003Cp\u003E\u003Cstrong\u003EAT,DE\u003C\/strong\u003E,EE,IS,LT,LV\u003C\/p\u003E","lName":"","map":null,"mobile":"","name":"Viktor Kirchgessner","phone1":"+49 8542 \/ 168 - 478","phone2":"","pid":358,"products":"","regional":false,"showMail":false,"sorting":8711,"type":null,"uid":183,"usStates":"","website":"","worldwide":false},{"activity":"ME_DE_V2DSC","address":"K\u00f6nigbacher Str. 15\r\n94496 Ortenburg","central":true,"comment":"","companyName":"Micro-Epsilon","countries":"54,41","deZip":"30,31,32,38,50,51,52,53,58,59","email":"matthias.schuhbauer@micro-epsilon.de","emailCc":"","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":56413},"internalNote":"","lName":"","map":null,"mobile":"","name":"Matthias Schuhbauer","phone1":"+49 8542 \/ 168 - 528","phone2":"","pid":358,"products":"","regional":false,"showMail":false,"sorting":1537,"type":null,"uid":296,"usStates":"","website":"","worldwide":false},{"activity":"DE_ME_V3D","address":"K\u00f6nigbacher Str.15\r\n94496 Ortenburg, Germany","central":false,"comment":"","companyName":"Micro-Epsilon","countries":"54","deZip":"80,81,82,83,84,85,90,91,92,93,94,96","email":"tobias.wimmer@micro-epsilon.de","emailCc":"","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":53102},"internalNote":"\u003Cp\u003EAT,DE,EE,IS,LT,LV\u003C\/p\u003E","lName":"","map":null,"mobile":"","name":"Tobias Wimmer","phone1":"+49 8542 \/ 168 - 454","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":8978,"type":null,"uid":212,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Mitte","address":"Wiesenstr. 29\r\n63533 Mainhausen","central":false,"comment":"B\u00fcro Mitte","companyName":"Micro-Epsilon","countries":"54","deZip":"36,60,61,63,64,68,69,90,91,92,96,97","email":"gernot.eiermann@micro-epsilon.de","emailCc":"doris.koenigseder@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 578","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1639},"internalNote":"","lName":"","map":null,"mobile":"","name":"Gernot Eiermann","phone1":"+49 8542 \/ 168 - 578","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":9341,"type":null,"uid":69,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Nord","address":"Heidkoppelweg 1\r\n25474 Ellerbek","central":false,"comment":"B\u00fcro Nord","companyName":"Micro-Epsilon","countries":"54","deZip":"20,21,22,23,24,25,26,27,28,29,30,31,32,38","email":"giorgio.angelini@micro-epsilon.de","emailCc":"isabella.schramm@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 566","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1638},"internalNote":"","lName":"","map":null,"mobile":"","name":"Giorgio Angelini","phone1":"+49 8542 \/ 168 - 566","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":9340,"type":null,"uid":70,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Nord-West","address":"Duisburger Str. 47\r\n46535 Dinslaken","central":false,"comment":"B\u00fcro Nord-West","companyName":"Micro-Epsilon","countries":"54","deZip":"40,41,42,44,45,46,47,48,49,50,51,52,53,58,59","email":"manfred.vanerp@micro-epsilon.de","emailCc":"astrid.bieringer@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 572","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1637},"internalNote":"","lName":"","map":null,"mobile":"","name":"Manfred van Erp","phone1":"+49 8542 \/ 168 - 572","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":9339,"type":null,"uid":71,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Ost1","address":"Lessingstr. 14\r\n01465 Langebr\u00fcck","central":false,"comment":"B\u00fcro Ost 1","companyName":"Micro-Epsilon","countries":"54","deZip":"01,02,03,07,08,09,95,98","email":"olaf.gerstner@micro-epsilon.de","emailCc":"selina.krieger@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 35201 \/ 729 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1636},"internalNote":"","lName":"","map":null,"mobile":"","name":"Olaf Gerstner","phone1":"+49 35201 \/ 729 - 300","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":9329,"type":null,"uid":72,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Ost2","address":"Lessingstr. 14\r\n01465 Langebr\u00fcck","central":false,"comment":"B\u00fcro Ost 2","companyName":"Micro-Epsilon","countries":"54","deZip":"04,05,06,10,11,12,13,14,15,16,17,18,19,39,99","email":"thomas.ruemmler@micro-epsilon.de","emailCc":"andrea.huber@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 35201 \/ 729 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1635},"internalNote":"","lName":"","map":null,"mobile":"","name":"Thomas R\u00fcmmler","phone1":"+49 35201 \/ 729-301","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":9338,"type":null,"uid":73,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Sued-Mitte","address":"Mantelhofstrasse 12\r\n73457 Essingen\/Aalen","central":false,"comment":"B\u00fcro S\u00fcd-Mitte","companyName":"Micro-Epsilon","countries":"54","deZip":"73,74,82,86,87,88,89","email":"joachim.bauer@micro-epsilon.de","emailCc":"gertraud.moser@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 574","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1634},"internalNote":"","lName":"","map":null,"mobile":"","name":"Joachim Bauer","phone1":"+49 8542 \/ 168 - 574","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":9337,"type":null,"uid":74,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Sued-Ost1","address":"K\u00f6nigbacher Str. 15\r\n94496 Ortenburg","central":false,"comment":"B\u00fcro S\u00fcdost 1","companyName":"Micro-Epsilon","countries":"54","deZip":"80,81,83,84,85,93,94","email":"klaus.brinninger@micro-epsilon.de","emailCc":"andrea.huber@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 85 42 \/ 168 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1633},"internalNote":"","lName":"","map":null,"mobile":"","name":"Klaus Brinninger","phone1":"+49 85 42 \/ 168 - 132","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":9336,"type":null,"uid":75,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Sued-West2","address":"Hinter Winterbach 10 a \r\n77794 Lautenbach","central":false,"comment":"B\u00fcro S\u00fcdwest","companyName":"Micro-Epsilon","countries":"54","deZip":"70,71,72,75,76,77,78,79","email":"udo.schwenk@micro-epsilon.de","emailCc":"doris.koenigseder@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 575","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1632},"internalNote":"","lName":"","map":null,"mobile":"","name":"Udo Schwenk","phone1":"+49 8542 \/ 168 - 575","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":9335,"type":null,"uid":76,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_West","address":"Tannenweg 9\r\n58762 Altena","central":false,"comment":"B\u00fcro West","companyName":"Micro-Epsilon","countries":"54","deZip":"33,34,35,37,54,55,56,57,65,66,67","email":"marcus.gluth@micro-epsilon.de","emailCc":"celina.kroiss@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 503","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1631},"internalNote":"","lName":"","map":null,"mobile":"","name":"Marcus Gluth","phone1":"+49 8542 \/ 168 - 503","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":9334,"type":null,"uid":77,"usStates":"","website":"","worldwide":false}]
Kontakt
Micro-Epsilon Messtechnik 3D-Zentrale
+49 8542 / 168 - 888
Zum Kontaktformular

Finden Sie Ihren Ansprechpartner

Ihre Anfrage zu: {product}
Bitte fügen Sie das Ergebnis der unten stehenden Aufgabe ein. Damit wird Spam vermieden.
captcha
* Pflichtangaben
Wir behandeln Ihre Daten vertraulich. Bitte lesen Sie dazu unsere Datenschutzerklärung.

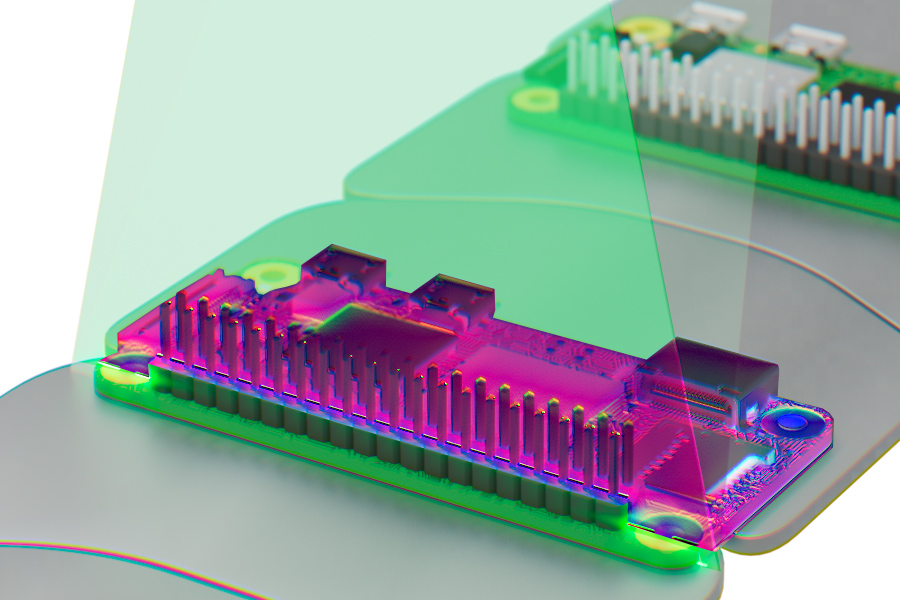

Alle Messgrößen mit einem Smart-Scanner

Die scanCONTROL Laserscanner lösen verschiedene Messaufgaben: Profil, Breite, Höhe, Tiefe, Kante, Raupe, Spalt, Winkel, Rundheit u.v.m. Mit der Configuration Tools Software stehen Ihnen mehr als 40 Messprogramme mit insgesamt mehr als 90 Auswertungen zur Verfügung. Die Programme werden auf den SMART Sensor übertragen, der im Standalone-Betrieb die Messung, Bewertung und Ausgabe übernimmt.

Darstellung Laptop mit verschiedenen Programmen

Intelligente SMART Scanner: großer Funktionsumfang für zahlreiche Messaufgaben

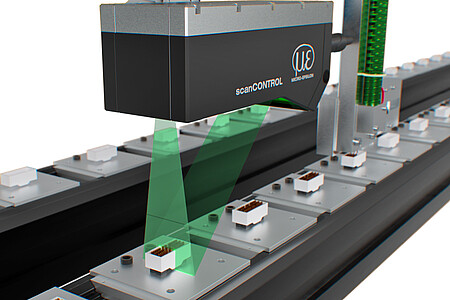

Messung mit Laserscanner auf Profile
Integrierte Auswertung, Verrechnung und Ausgabe von Profildaten
Neigungskorrektur durch Laserscanner
Erleichterung bei der Ausrichtung durch Profil-Neigungskorrektur
Nachverfolgung von komplexen Profilen mit Laserscanner
Verfolgen und Vermessen komplexer Profile, z.B. zur Kleberaupenprüfung
logo

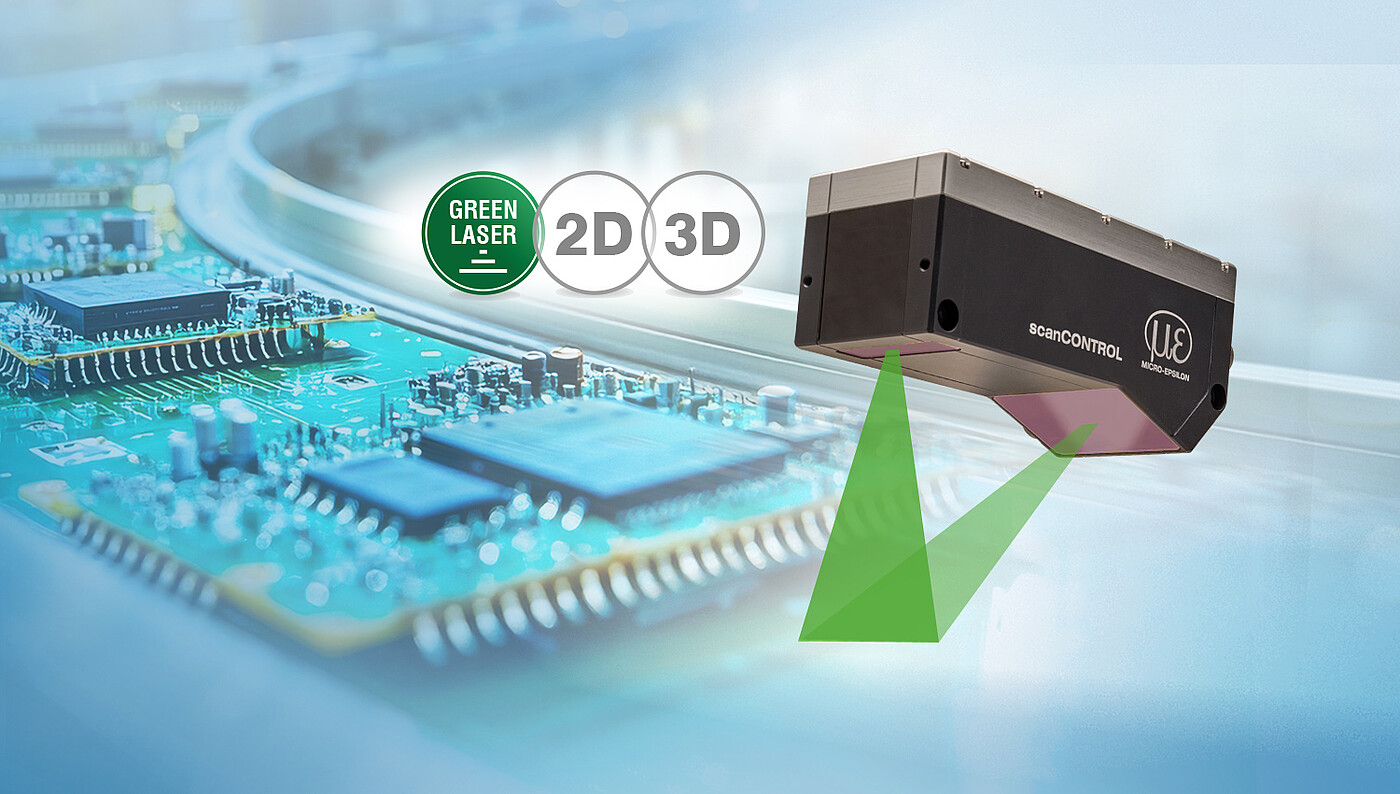

SMART-Laserscanner mit gesteigerter Performance

Durch gezielte Optimierungen wurde die Leistungsfähigkeit der scanCONTROL 300x Modelle nochmal erhöht: verbesserte Algorithmen und Komponenten steigern die Datenerfassung und -ausgabe auf bis zu 10 Mio. Messpunkte pro Sekunde. Die Profilberechnung und Auswertegeschwindigkeit bei den Smartsensoren erhöht sich um bis zu 60 %, wodurch Profilauswertungen schnell und zuverlässig durchgeführt werden können. Dank UDP-Bundling kann die Datenübertragung ohne Informationsverlust auch an einer langsamen SPS durchgeführt werden.

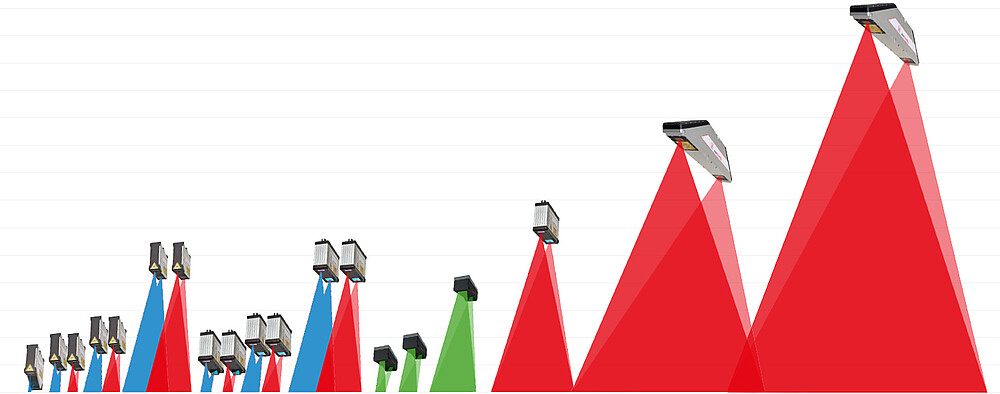

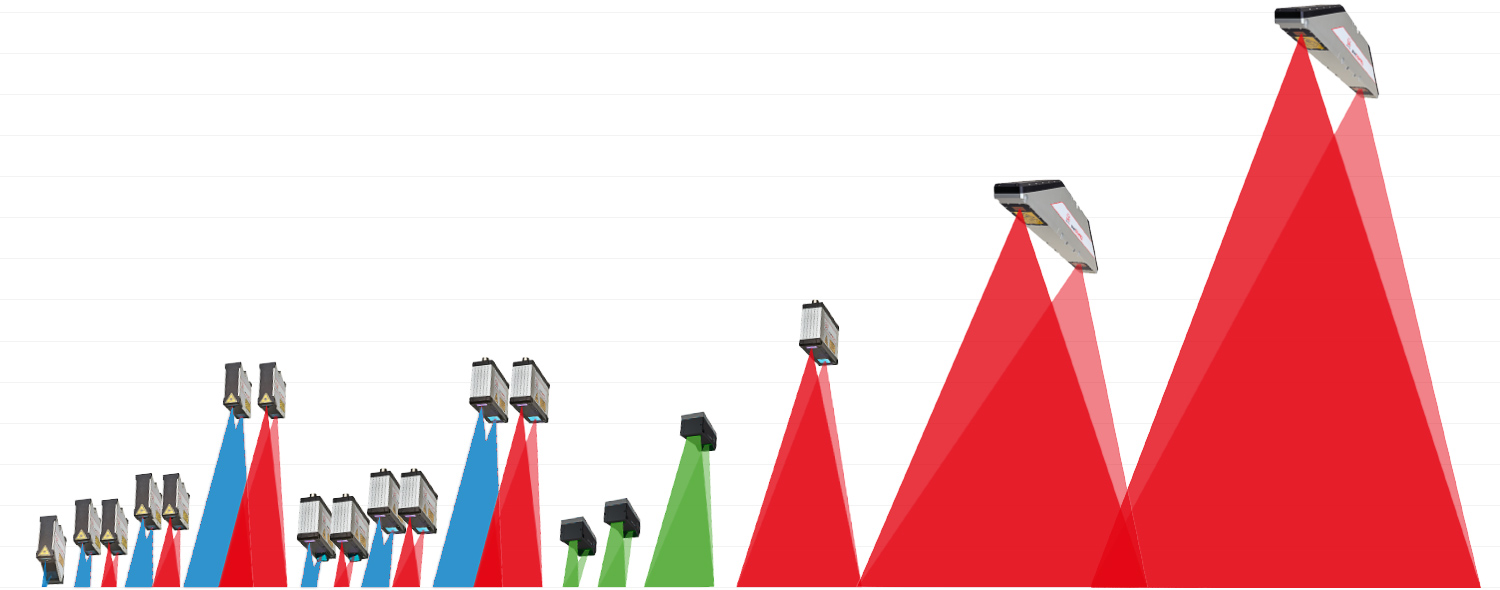

Große Modellvielfalt für ein breites Anwendungsspektrum

Konfigurieren Sie Ihren Laser-Profil-Scanner: zur Modellauswahl

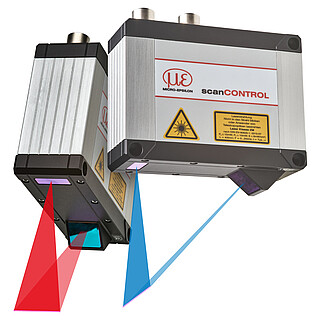

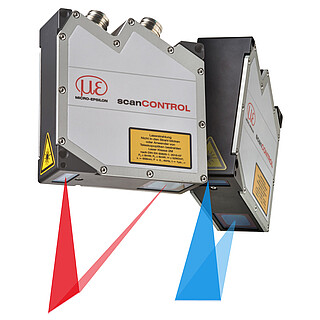

Profil-Scanner mit rotem Laser und patentierte Blue-Laser-Scanner

Laser-Scanner von Micro-Epsilon sind mit roter Laserdiode oder mit der patentierten Blue Laser Technologie erhältlich. Laser-Scanner mit blauer Laserlinie werden bevorzugt für die Profilmessung auf glühenden Metallen sowie transparenten und organischen Oberflächen eingesetzt. Der blau-violette Laserstrahl dringt nicht in das Messobjekt ein und weist eine deutlich bessere Stabilität auf.

Messaufgaben mit blauen Laserscannern auf rot-glühende Messobjekte über 700°C und transparente Objekte wie Glas und Kunststoffe sind patentrechtlich geschützt. Die scanCONTROL Laserscanner erzielen auf diesen Oberflächen eine ausgezeichnete Signalstabilität und dadurch präzise Messergebnisse.

Laserscanner mit rotem und blauem Laser
Kalibrierung des Laserscanners

Kompakte Profilsensoren

Die kompakte Bauform bei gleichzeitig geringem Gewicht öffnet neue Anwendungsgebiete in der Profilmessung. Da bei den scanCONTROL Profilsensoren der Controller im Gehäuse integriert ist, reduziert sich der Verkabelungsaufwand, was die mechanische Integration erleichtert. Dank der kompakten Bauform und der hohen Profilfrequenz eignen sich die Laserprofilsensoren für dynamische Messaufgaben, z.B. in der Fertigungsüberwachung oder für Montageprozesse am Roboter.

© Bildmaterial Fraunhofer ILT: Automatisierung der hybrid-additiven Fertigung mit maschinenintegrierten Laser-Profilsensoren im Rahmen des BMBF-geförderten Projekts ProLMD

Zwei Klassen zur flexiblen Integration

Zur Übertragung der Rohprofile Mit integrierter Profilberechnung & Auswertung
PROFILE SMART

Vielfältige Möglichkeiten der Datenübertragung

Alle Laserscanner können einfach in individuelle Softwareumgebungen integriert werden, entweder durch Nutzung der zur Verfügung stehenden SDKs oder über den GigE Vision Standard, dem alle scanCONTROL Sensoren entsprechen (Einbindung in Bildverarbeitungssoftware). Die scanCONTROL SMART Sensoren können außerdem Messwerte direkt an die Steuerung senden. Dies ist über folgende Schnittstellen möglich: Ethernet (UDP oder Modbus TCP) RS422 (ASCII oder Modbus RTU) Analoge, digitale Schaltsignale (mit scanCONTROL Output Unit) Profinet, Ethernet/IP, EtherCAT (mit scanCONTROL Gateway)

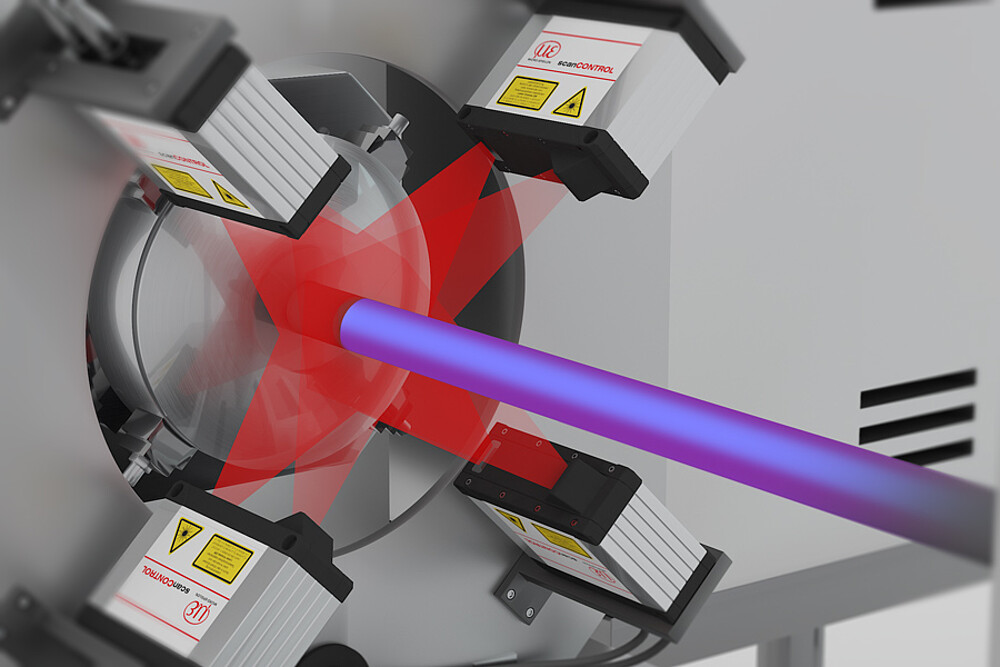

Anwendungsbereiche

3D-Vermessung von Schraubfedern
3D-Scan Laserauftragsschweißen
Messung von Bauteilbewegungen in Fahrversuchen
Roboterkalibrierung mit optischen Sensoren
