colorCONTROL MFA
LED-Prüfung nach Funktion, Farbe und IntensitätSensorsysteme zur LED-Prüfung nach Funktion, Farbe und Intensität

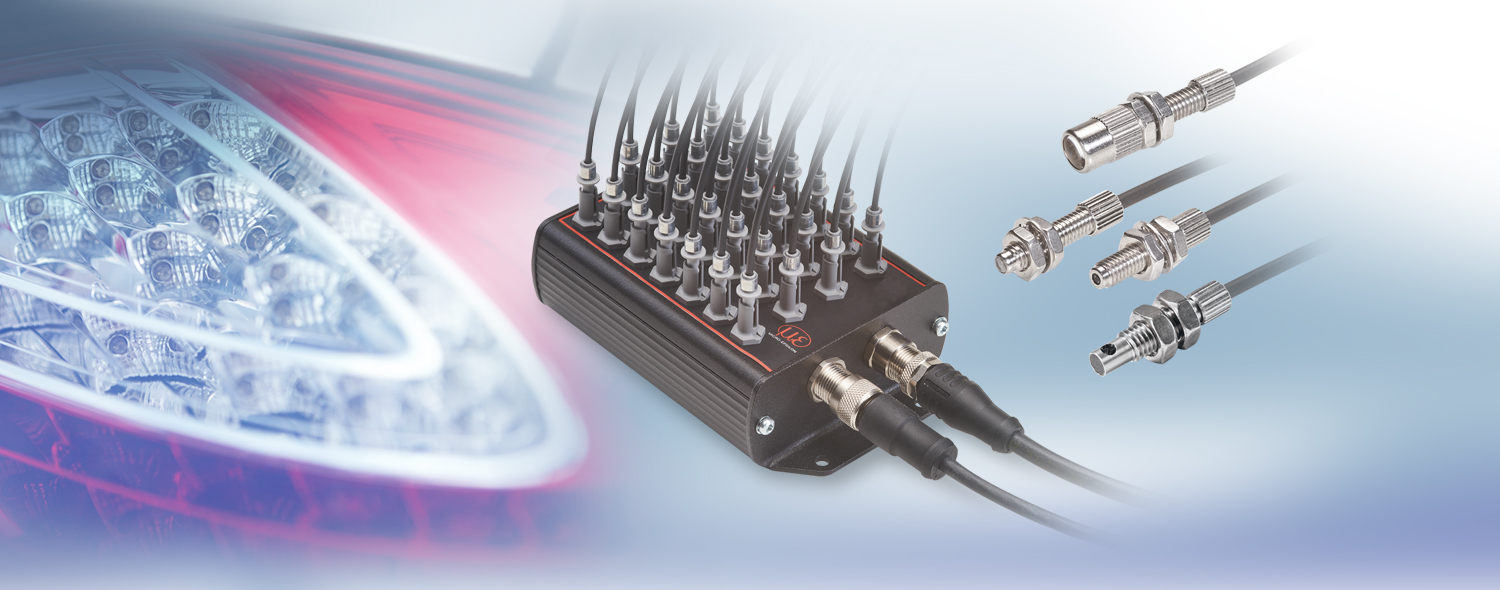

Der colorCONTROL MFA wird für die flexible Farb- und Intensitätsprüfung an LEDs, Anzeigen und farbigen Objekten eingesetzt. Besonders von Vorteil ist die flexible Positionierung der Sensoren zu den Objekten, eine hohe Reproduzierbarkeit, Messrate und Dynamik. Mit dem colorCONTROL MFA können bis zu 28 Prüflinge gleichzeitig überwacht werden.

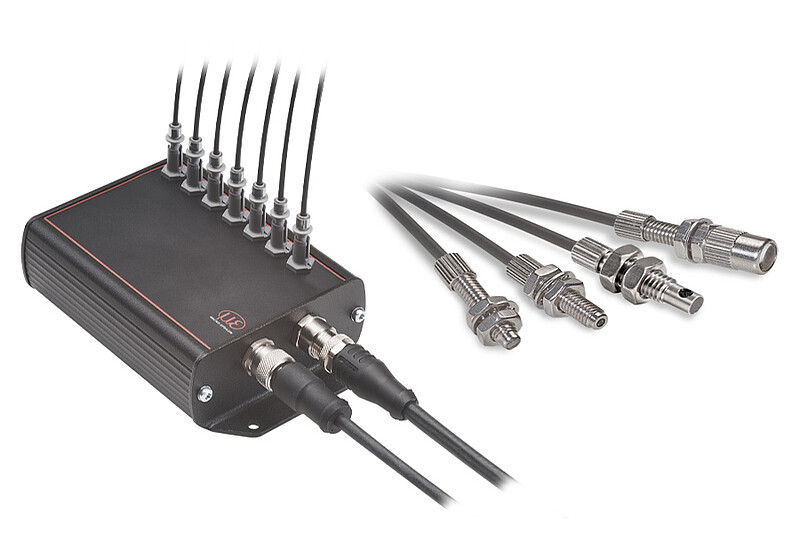

Besonderheiten
-
Mehrkanal Farberkennungssystem
-
7 Messkanäle
-
Reproduzierbarkeit: xy < ± 0,000025
-
Hohe Messrate bis zu 100 Hz
-
Hoher Dynamikbereich von 1 ... 50.000 lux
-
Gleichzeitige Überwachung von bis zu 7 Prüflingen
-
Farbprüfung im XYZ-, xyY-, Luv-, uvl- und RGB-Farbraum
-
Ausgabe der dominanten Wellenlänge (λdom) und Farbtemperatur (CCT)
-
Wechselbare MFS Empfangssensoren
-
Ausgänge: USB / RS422 / RS232

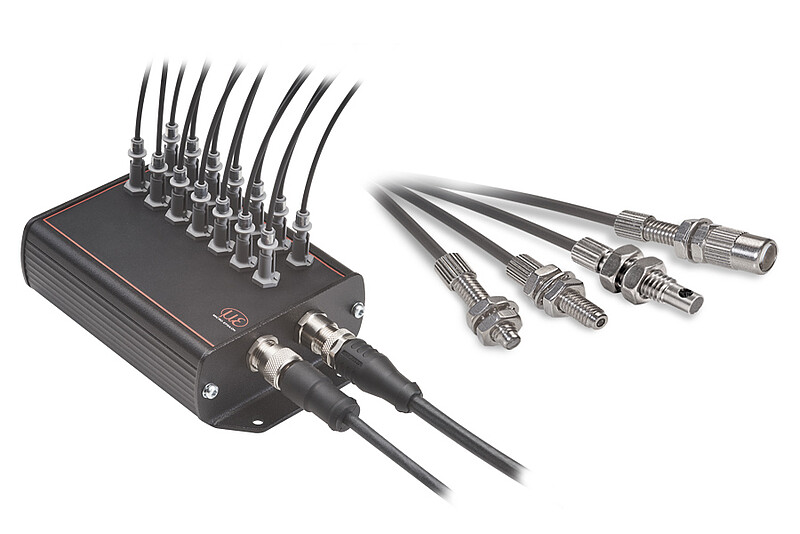

Besonderheiten
-
Mehrkanal Farberkennungssystem
-
14 Messkanäle
-
Reproduzierbarkeit: xy < ± 0,000025
-
Hohe Messrate bis zu 80 Hz
-
Hoher Dynamikbereich von 1 ... 50.000 lux
-
Gleichzeitige Überwachung von bis zu 14 Prüflingen
-
Farbprüfung im XYZ-, xyY-, Luv-, uvl- und RGB-Farbraum
-
Ausgabe der dominanten Wellenlänge (λdom) und Farbtemperatur (CCT)
-
Wechselbare MFS Empfangssensoren
-
Ausgänge: USB / RS422 / RS232

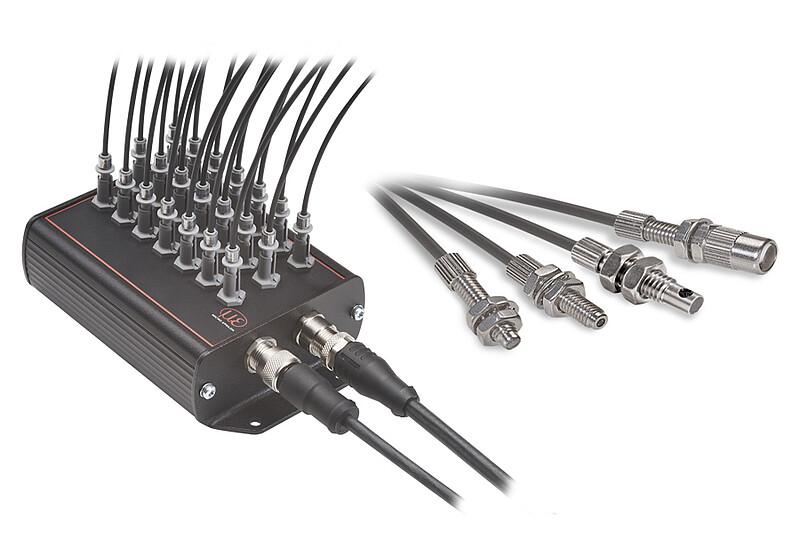

Besonderheiten
-
Mehrkanal Farberkennungssystem
-
21 Messkanäle
-
Reproduzierbarkeit: xy < ± 0,000025
-
Hohe Messrate bis zu 60 Hz
-
Hoher Dynamikbereich von 1 ... 50.000 lux
-
Gleichzeitige Überwachung von bis zu 21 Prüflingen
-
Farbprüfung im XYZ-, xyY-, Luv-, uvl- und RGB-Farbraum
-
Ausgabe der dominanten Wellenlänge (λdom) und Farbtemperatur (CCT)
-
Wechselbare MFS Empfangssensoren
-
Ausgänge: USB / RS422 / RS232

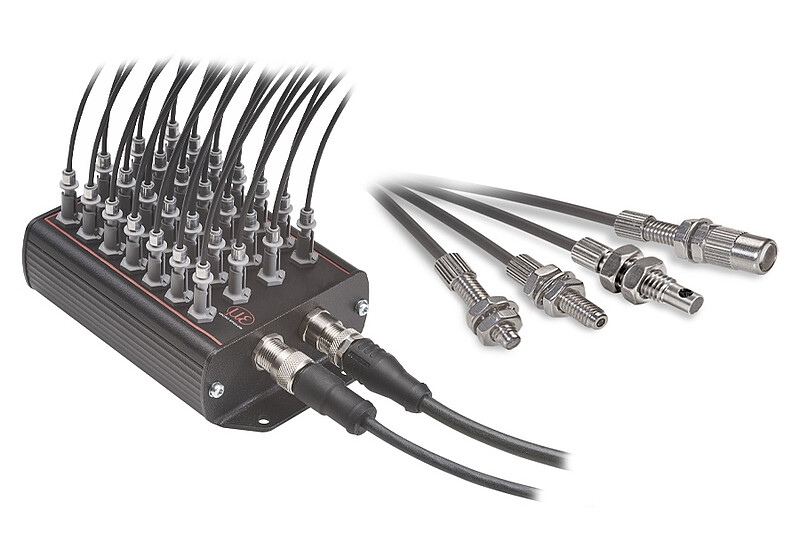

Besonderheiten
-
Mehrkanal Farberkennungssystem
-
28 Messkanäle
-
Reproduzierbarkeit: xy < ± 0,000025
-
Hohe Messrate bis zu 50 Hz
-
Hoher Dynamikbereich von 1 ... 50.000 lux
-
Gleichzeitige Überwachung von bis zu 28 Prüflingen
-
Farbprüfung im XYZ-, xyY-, Luv-, uvl- und RGB-Farbraum
-
Ausgabe der dominanten Wellenlänge (λdom) und Farbtemperatur (CCT)
-
Wechselbare MFS Empfangssensoren
-
Ausgänge: USB / RS422 / RS232
Sensoren

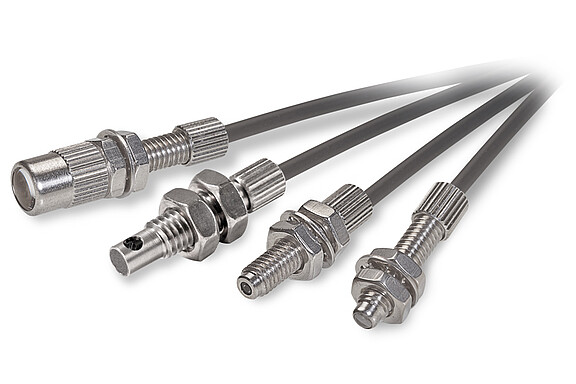

Für den Betrieb des colorCONTROL MFA Controllers sind Sensoren notwendig, die an der Messstelle eingesetzt werden. Die Sensoren können kleine Lichtflecke ab 3 mm zuverlässig aufnehmen und sind je nach Messaufgabe individuell kombinierbar. Die hochwertigen Empfangssensoren mit Kunststofffaser-Lichtleiter zeichnen sich besonders durch die geringen Einbaumaße aus. Dadurch ist eine hochgenaue Prüfung an verschiedenen Punkten für individuell angeordnete Prüflinge problemlos möglich. Das angebotene Portfolio an Sensoren deckt unterschiedlichste Arbeitsabstände und Messfleckgrößen ab. Optional sind weitere Ausführungen in anderen Längen und Temperaturbereichen erhältlich.

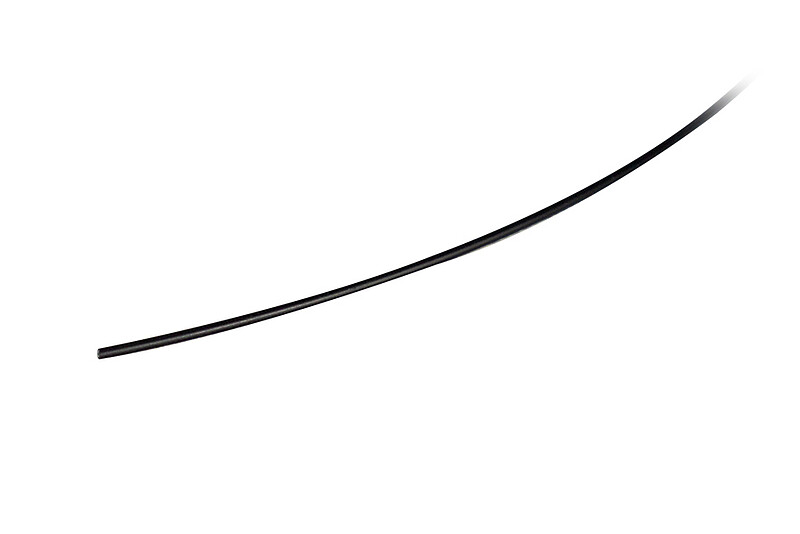

Der MFS-10 besteht aus einer POF (Polymere optische Faser) und einer PVC-Ummantelung mit geschnittenem Ende.

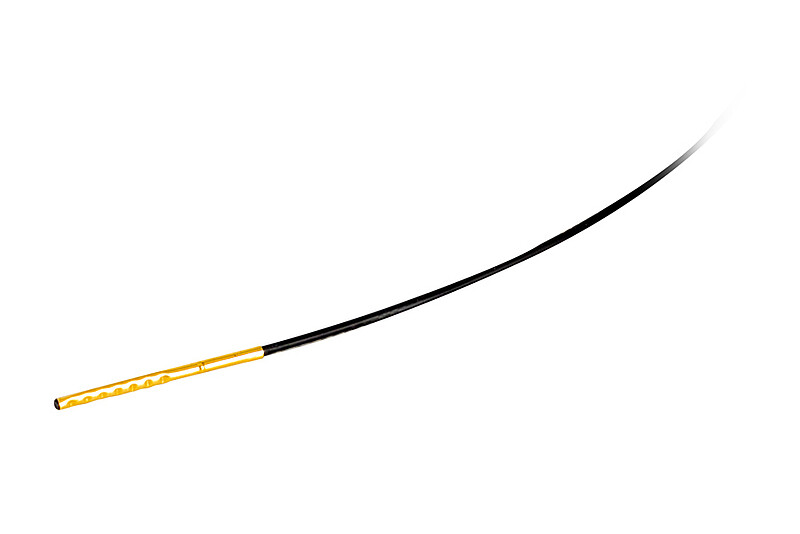

Der MFS-I01 ist dank seines äußerst dünnen Durchmessers von lediglich 1,3 mm für den Einsatz an sehr beengten Bauräumen prädestiniert. Er eignet sich daher perfekt für die Prüfung von SMD-LEDs. Durch die Metallhülse am Sensorkopf ist eine gerade Führung und somit eine exakte Ausrichtung über der LED sichergestellt.

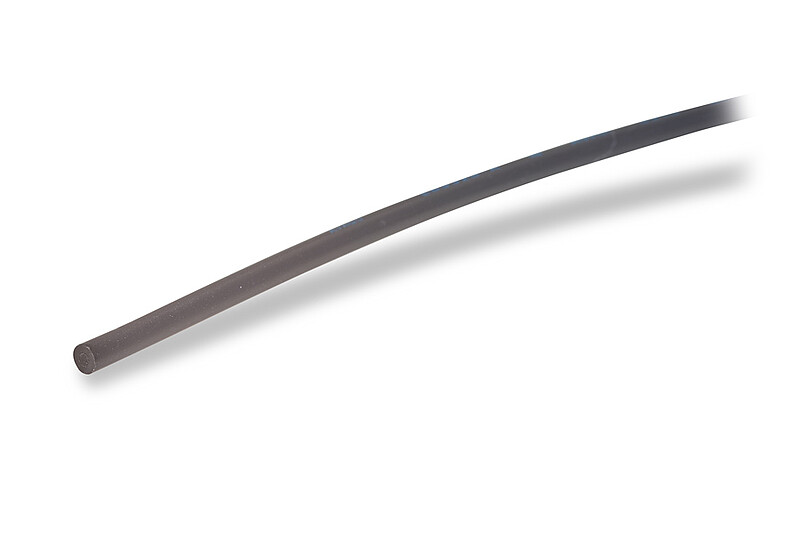

Der MFS-22 besteht aus einer POF (Polymer optischen Faser) und einer PVC-Ummantelung mit geschnittenem Ende.

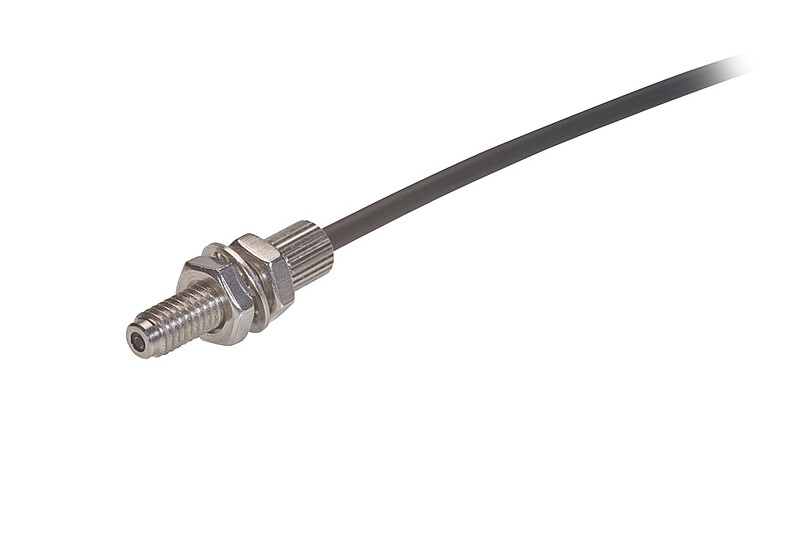

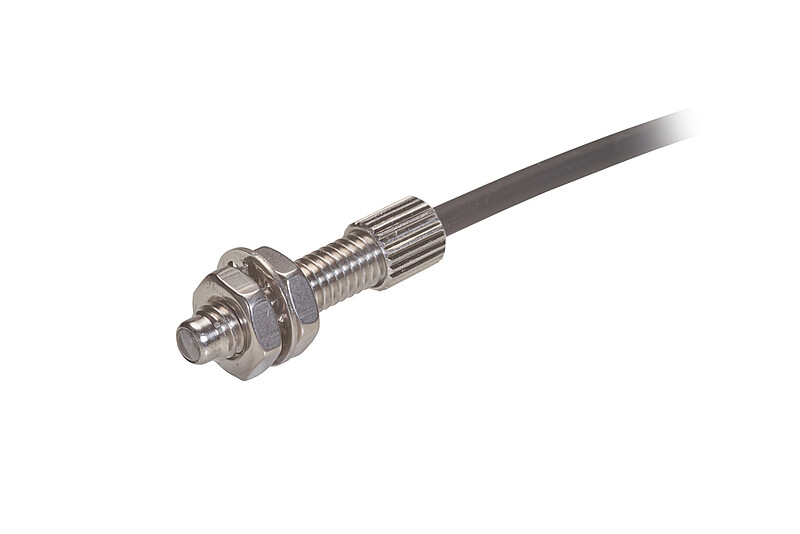

Dank des M4 Gewindes am Sensor lässt sich dieser leicht einbauen und genau über der Prüfstelle positionieren.
Dieser Sensor besitzt den kleinsten Messfleck und somit die beste Lichtaufnahme dank der verbesserten Einkopplung in der Faser.

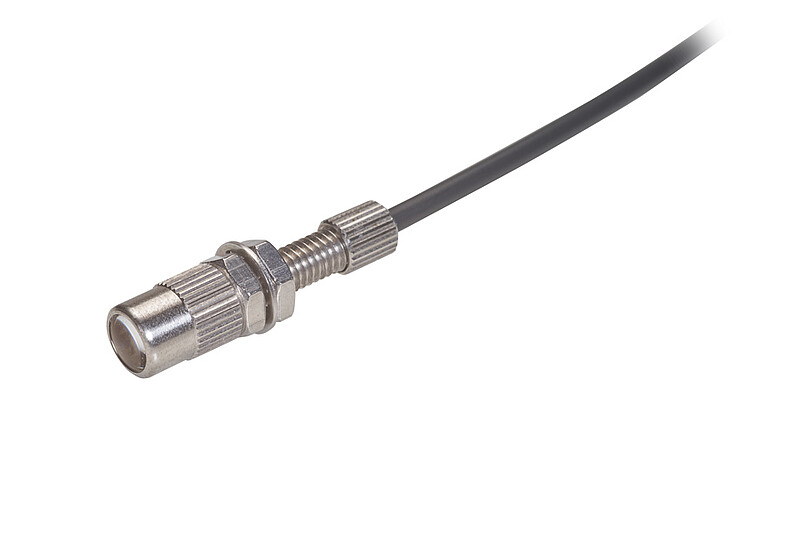

Dieser Sensor weist den größten Messfleck auf, wodurch die Prüflinge variabler unter dem Sensor positioniert werden können. Zudem kann auf eine größere Leuchtfläche gemessen werden.

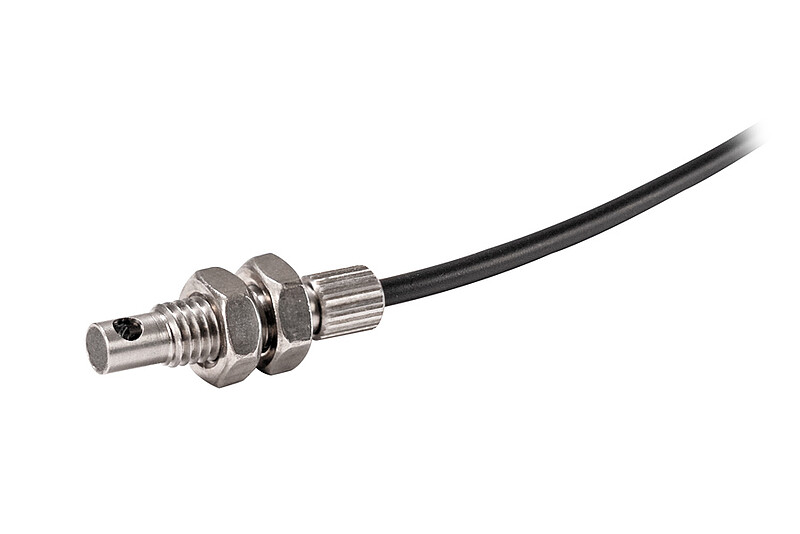

Der 90° Abgang prädestiniert den Sensor für den Einbau in beengten Bauräumen, an denen ein axialer Einbau nicht möglich ist.
