optoNCDT 1900

Höchste Leistungsfähigkeit: Schnell, genau & stabil

Laser-Wegsensor für Advanced Automation

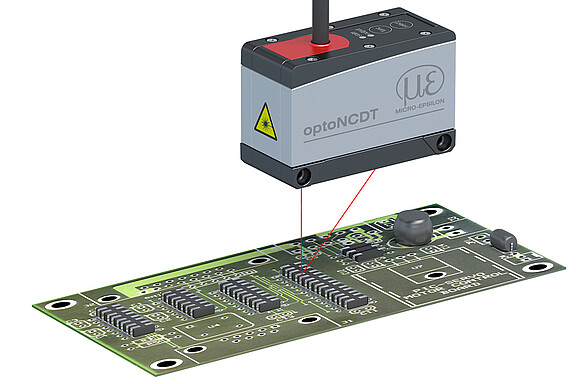

Der optoNCDT 1900 bietet eine einmalige Kombination aus Geschwindigkeit, Größe, Performance und Anwendungsvielfalt zur Messung von Weg, Abstand und Position. Der kompakte Triangulationssensor erreicht eine hohe Messgenauigkeit und Messraten bis zu 10 kHz. Die leistungsstarke Optik des Sensors erzeugt einen kleinen Lichtfleck, womit selbst kleinste Details und Strukturen sicher erfasst werden.

logo

Besonderheiten

  1. Messbereiche (mm): 2 | 6 | 10 | 25 | 50 | 100 | 200 | 500
  2. Linearität ab 1 µm
  3. Einstellbare Messrate bis 10 kHz
  4. Analog- und Digitalausgänge
  5. Kompakte Bauweise mit integrierter Elektronik
  6. Advanced-Surface-Compensation zur schnellen Anpassung an wechselnde Oberflächen
  7. Vordefinierte und individuelle Presets im Webinterface
  8. Integrierte EtherCAT-, EtherNet/IP- und PROFINET-Schnittstelle
  9. Zertifiziert nach UL 61010-1
[{"activity":"DE_MEAD-2D_Buero_Mitte","address":"Wiesenstr. 29\r\n63533 Mainhausen","central":false,"comment":"B\u00fcro Mitte","companyName":"Micro-Epsilon","countries":"54","deZip":"36,60,61,63,64,68,69,90,91,92,96,97","email":"gernot.eiermann@micro-epsilon.de","emailCc":"doris.koenigseder@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 578","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1639},"internalNote":"","lName":"","map":null,"mobile":"","name":"Gernot Eiermann","phone1":"+49 8542 \/ 168 - 578","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":9341,"type":null,"uid":69,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Nord","address":"Heidkoppelweg 1\r\n25474 Ellerbek","central":false,"comment":"B\u00fcro Nord","companyName":"Micro-Epsilon","countries":"54","deZip":"20,21,22,23,24,25,26,27,28,29,30,31,32,38","email":"giorgio.angelini@micro-epsilon.de","emailCc":"isabella.schramm@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 566","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1638},"internalNote":"","lName":"","map":null,"mobile":"","name":"Giorgio Angelini","phone1":"+49 8542 \/ 168 - 566","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":9340,"type":null,"uid":70,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Nord-West","address":"Duisburger Str. 47\r\n46535 Dinslaken","central":false,"comment":"B\u00fcro Nord-West","companyName":"Micro-Epsilon","countries":"54","deZip":"40,41,42,44,45,46,47,48,49,50,51,52,53,58,59","email":"manfred.vanerp@micro-epsilon.de","emailCc":"astrid.bieringer@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 572","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1637},"internalNote":"","lName":"","map":null,"mobile":"","name":"Manfred van Erp","phone1":"+49 8542 \/ 168 - 572","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":9339,"type":null,"uid":71,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Ost1","address":"Lessingstr. 14\r\n01465 Langebr\u00fcck","central":false,"comment":"B\u00fcro Ost 1","companyName":"Micro-Epsilon","countries":"54","deZip":"01,02,03,07,08,09,95,98","email":"olaf.gerstner@micro-epsilon.de","emailCc":"selina.krieger@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 35201 \/ 729 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1636},"internalNote":"","lName":"","map":null,"mobile":"","name":"Olaf Gerstner","phone1":"+49 35201 \/ 729 - 300","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":9329,"type":null,"uid":72,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Ost2","address":"Lessingstr. 14\r\n01465 Langebr\u00fcck","central":false,"comment":"B\u00fcro Ost 2","companyName":"Micro-Epsilon","countries":"54","deZip":"04,05,06,10,11,12,13,14,15,16,17,18,19,39,99","email":"thomas.ruemmler@micro-epsilon.de","emailCc":"andrea.huber@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 35201 \/ 729 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1635},"internalNote":"","lName":"","map":null,"mobile":"","name":"Thomas R\u00fcmmler","phone1":"+49 35201 \/ 729-301","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":9338,"type":null,"uid":73,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Sued-Mitte","address":"Mantelhofstrasse 12\r\n73457 Essingen\/Aalen","central":false,"comment":"B\u00fcro S\u00fcd-Mitte","companyName":"Micro-Epsilon","countries":"54","deZip":"73,74,82,86,87,88,89","email":"joachim.bauer@micro-epsilon.de","emailCc":"gertraud.moser@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 574","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1634},"internalNote":"","lName":"","map":null,"mobile":"","name":"Joachim Bauer","phone1":"+49 8542 \/ 168 - 574","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":9337,"type":null,"uid":74,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Sued-Ost1","address":"K\u00f6nigbacher Str. 15\r\n94496 Ortenburg","central":false,"comment":"B\u00fcro S\u00fcdost 1","companyName":"Micro-Epsilon","countries":"54","deZip":"80,81,83,84,85,93,94","email":"klaus.brinninger@micro-epsilon.de","emailCc":"andrea.huber@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 85 42 \/ 168 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1633},"internalNote":"","lName":"","map":null,"mobile":"","name":"Klaus Brinninger","phone1":"+49 85 42 \/ 168 - 132","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":9336,"type":null,"uid":75,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Sued-West2","address":"Hinter Winterbach 10 a \r\n77794 Lautenbach","central":false,"comment":"B\u00fcro S\u00fcdwest","companyName":"Micro-Epsilon","countries":"54","deZip":"70,71,72,75,76,77,78,79","email":"udo.schwenk@micro-epsilon.de","emailCc":"doris.koenigseder@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 575","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1632},"internalNote":"","lName":"","map":null,"mobile":"","name":"Udo Schwenk","phone1":"+49 8542 \/ 168 - 575","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":9335,"type":null,"uid":76,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_West","address":"Tannenweg 9\r\n58762 Altena","central":false,"comment":"B\u00fcro West","companyName":"Micro-Epsilon","countries":"54","deZip":"33,34,35,37,54,55,56,57,65,66,67","email":"marcus.gluth@micro-epsilon.de","emailCc":"celina.kroiss@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 503","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1631},"internalNote":"","lName":"","map":null,"mobile":"","name":"Marcus Gluth","phone1":"+49 8542 \/ 168 - 503","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":9334,"type":null,"uid":77,"usStates":"","website":"","worldwide":false}]
Kontakt
Beratung und Vertrieb
Zum Kontaktformular
Support
Zum Kontaktformular

Finden Sie Ihren Ansprechpartner

Ihre Anfrage zu: {product}
* Pflichtangaben
Wir behandeln Ihre Daten vertraulich. Bitte lesen Sie dazu unsere Datenschutzerklärung.

Lasersensoren für industrielle Serienanwendungen

Der optoNCDT1900 wird für dynamische Weg-, Abstands- und Positionsmessungen eingesetzt und überzeugt dabei durch Geschwindigkeit, Bauform und Genauigkeit. Der integrierte Hochleistungscontroller ermöglicht eine schnelle und hochpräzise Messwertverarbeitung und -ausgabe.

Einsatz findet der innovative Laser-Triangulationssensor optoNCDT 1900 überall dort, wo höchste Präzision mit neuester Technologie einhergeht, z.B. in der Advanced Automation, der Automobilindustrie, im 3D-Druck und in Koordinatenmessmaschinen.

Individuelle Konfiguration bei Serienanwendungen

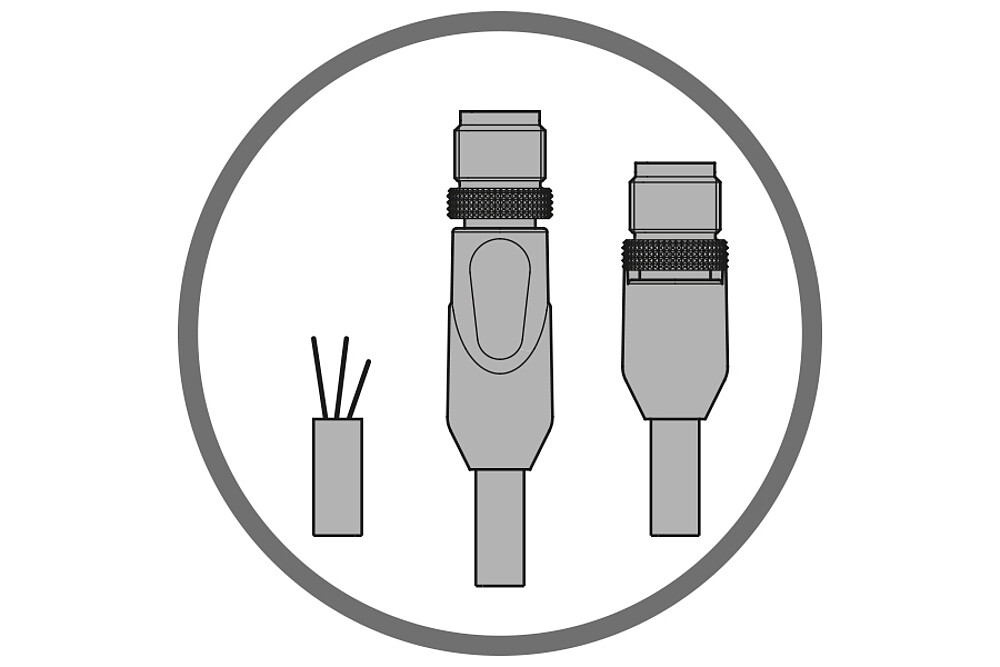

Für Serienanwendungen konfigurieren wir unsere Sensoren auf individuelle Anforderungen. Dabei können alternative Kabellängen, Steckertypen und Firmwareoptionen umgesetzt werden. Sprechen Sie uns an, wir beraten Sie gerne.

logo

Jetzt neu mit integrierter Industrial-Ethernet-Schnittstelle

Die neuesten Laser-Triangulationssensoren optoNCDT 1900 sind auch mit integrierter Industrial-Ethernet-Schnittstelle erhältlich. Je nach Modell können Sie die volle Sensorleistung direkt und ohne zusätzliches Schnittstellenmodul über EtherCAT, EtherNet/IP oder PROFINET in Ihre SPS einbinden.Sie profitieren von Echtzeit-Daten ohne Zeitverzögerung und reduzieren den Installations- und Verdrahtungsaufwand.

Die Parametrierung des Sensors kann je nach Modell direkt über Industrial-Ethernet oder weiterhin über das intuitive Webinterface erfolgen.

Für sehr schnelle Messungen bietet der Sensor eine Oversampling-Funktion, womit sich Messdaten je nach Feldbus bis zu achtmal schneller aufnehmen bzw. übertragen lassen als es die Buszykluszeit ermöglicht.

Optimiert für Dickenmessung bei Elektrodenbeschichtung

Die optoNCDT 1900 Lasersensoren sind nun mit auch einem Messbereich von 6 mm erhältlich. Dank der Laser-Line Strahlausführung ist dieser Sensor optimal für Inline-Dickenmessungen in der Batteriezellenproduktion geeignet. Bei der Elektrodenbeschichtung handelt es sich um eine zuvor getrocknete Paste (dem sogenannten Slurry), die beidseitig auf einer Aluminiumfolie (für die Kathode) bzw. auf einer Kupferfolie (für die Anode) aufgetragen wird. Beim anschließenden Trocknen und Kalandrieren entsteht eine teilweise sehr poröse Oberfläche. Die speziell für Messungen auf rauen Oberflächen konzipierte kleine Laserlinie eignet sich hervorragend für diese Anwendung, da Unregelmäßigkeiten auf der Oberfläche kompensiert werden. Die so erhaltenen Dickenwerte der beschichteten Folie werden zur Qualitätssicherung herangezogen.

Dank der hohen Genauigkeit sowie seiner sehr kompakten Größe eignet sich der optoNCDT 1900 besonders gut für derartige Messaufgaben.

Höchste Stabilität dank intelligenter Signaloptimierung

Zur Optimierung des Signals steht erstmals eine zweistufige Messwertmittelung zur Verfügung. Diese ermöglicht einen glatten Signalverlauf an Kanten und Stufen.

Insbesondere bei schnellen Messungen von bewegten Teilen ermöglicht die performante Mittelung einen präzisen Signalverlauf.

Advanced Surface Compensation – Die intelligente Belichtungsregelung für anspruchsvolle Oberflächen

Der optoNCDT 1900 ist mit einer intelligenten Oberflächenregelung ausgestattet. Neue Algorithmen ermöglichen stabile Messergebnisse auch auf anspruchsvollen Oberflächen mit wechselnden Reflektionen.

Darüber hinaus ist der Sensor äußerst fremdlichtbeständig und auch in stark beleuchteten Umgebungen einsetzbar. Die neuen Algorithmen kompensieren Umgebungslicht bis zu 50.000 Lux.

Einfache Montage und Inbetriebnahme

Die Montage über Passhülsen richtet den Sensor automatisch in die korrekte Position aus. Dies ermöglicht sowohl einen einfachen Sensorwechsel sowie eine noch höhere Präzision bei der Lösung von Messaufgaben. Dank der geringen Abmessungen kann der Lasersensor auch in beengte Bauräume integriert werden.

Schutzgehäuse mit Luftspülung und Kühlung

Für die optoNCDT 1900 Laser-Sensoren ist ein kompaktes Schutzgehäuse verfügbar, das einfach angebaut werden kann. Das Schutzgehäuse verfügt über eine Luftspülung zur Reinigung der Schutzfenster. Die Luftspülung übernimmt gleichzeitig die Kühlung des Sensors. Das Schutzgehäuse umschließt den Sensor dabei nicht komplett, da dieser selbst über die Schutzklasse IP67 verfügt.

Moderne Schnittstellen zur Einbindung in Maschinen und Anlagen

Der Lasersensor verfügt über eine RS422 Schnittstelle und Analogausgänge. Durch die Nutzung der Micro-Epsilon Schnittstellenmodule stehen EtherNet/IP und PROFINET zur Verfügung.
