Anwendungen für 2D/3D Laser-Scanner
Metall
Lineare 3D-Erfassung von Teileformen
- Modular system by the company Mabotic
- Quick and easy digitalization
- No deformation of single profiles by means of the global shutter from the scanCONTROL profile scanner

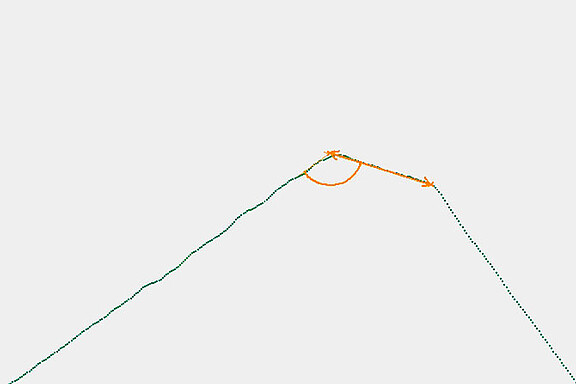

Fasen an Kupferringen
- Material korrodiert und dadurch große Glanzgradunterschiede
- Prüfung je Bauteil in weniger als 1 Sekunde
- Fasenbreite ca. 0,8 mm
- Zusätzlich wird der Fasenwinkel kontrolliert
Konturvermessung an Rohrenden
- Vermessung mit einem Scanner je Rohrende
- Reflektierende Oberfläche
- Teilweise steile Kanten
Konzentrizitätsmessung an Gelenken
- Fügung von zwei Edelstahlgelenkteilen mit einem Gleitlager aus Metall
- Umlaufende Prüfung um 180° und Stufenmessung
- Dadurch Ermittlung der Konzentrizität der drei Elemente
Nietprüfung
- Position des Niet
- Höhe des Niet
- Defekte/Verkippung des Niet
- 250 Nieten / min
Pinprüfung
- Position der Pins
- Höhe der Pins
- Anzahl Pins und Defekte
- 187 Stecker / min

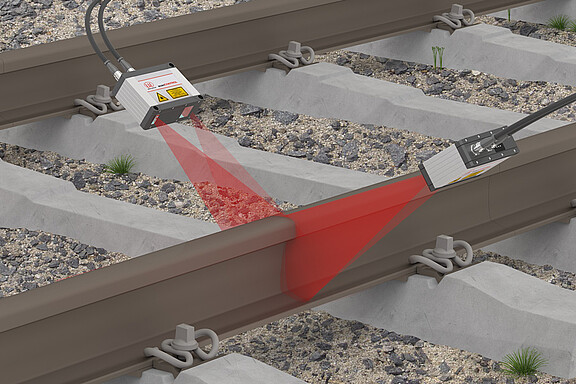

Schienenvermessung
- 2 Scanner pro Schiene
- 50mW-Laser für die Highspeed-Messung auf den Schienen (teilweise glänzend, teilweise dunkel Flächen)
- Außentemperaturen von -20 bis +80°C (Kundenseitige Heizung und Kühlung)
- Detektion von Fehlern auf den Gleisen während der Überfahrt
- Kundeneigene Auswertung
Schweißnahtverfolgung an Pipeline-Rohren
- Position der Schweißnaht wird erfasst
- Erkennung von Unterbrechungen der Naht
- Geschwindigkeit 30m/min
Spaltmessung an KFZ-Karosserien
- Messung der Spaltbreite
- Prüfung auf Bündigkeit
- Messung auf allen Lackfarben möglich
- Vollautomatisierte Anwendung in der Produktionslinie bei div. Automobilherstellern
Messungen an Stahlschmiedereifen
- Inlinemessung direkt nach dem Schmiedeprozess bei der Schmiedewerke Gröditz GmbH
- Temperatur 1200°C
- Verschiedene Abmessungen werden überprüft
- Kundenseitiges Kühlgehäuse
Vermessung einer V-Schweißnaht
- Aufschweißen der Naht in mehreren Prozessschritten
- Kontinuierliche Überwachung der Spalttiefe und Spaltbreite
- Nachführung des Schweißkopfes auf Basis des Nahtmittelpunkts

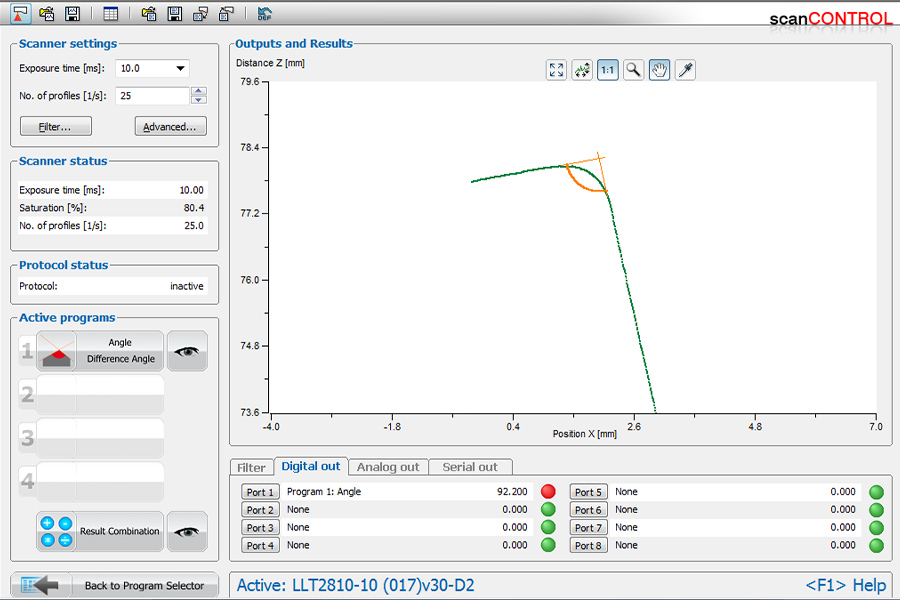

Winkelmessung an Kontaktstiften
- Kurze Durchlaufzeit, schnelle Messung
- Pro Bauteil werden mehrere Kontakte vermessen
- Es wird eine 100%-Prüfung realisiert
Holz

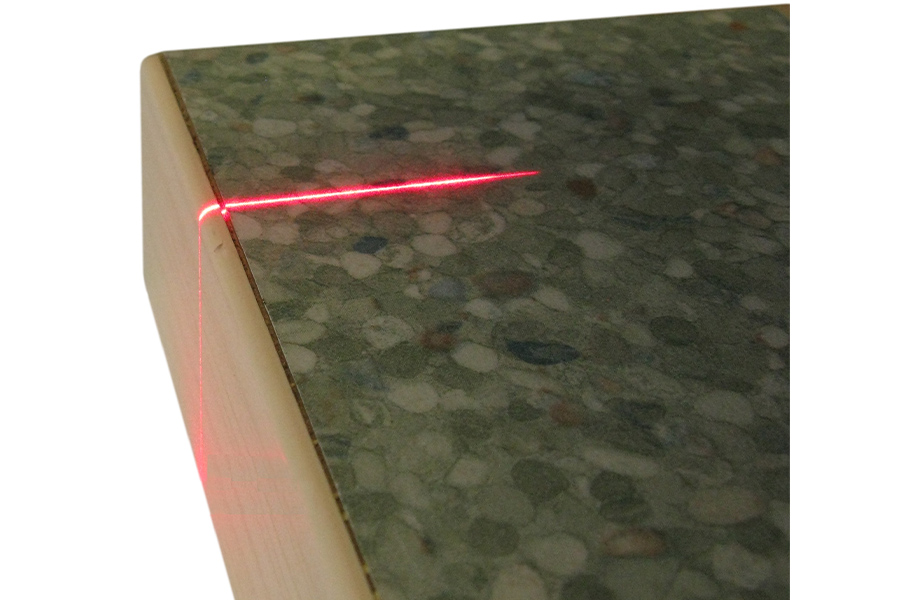

Defekterkennung an Arbeitsplatten
- Verkleben der Seitenleisten mit der Platte teilweise nicht bündig
- Auftreten von Nuten wird erkannt

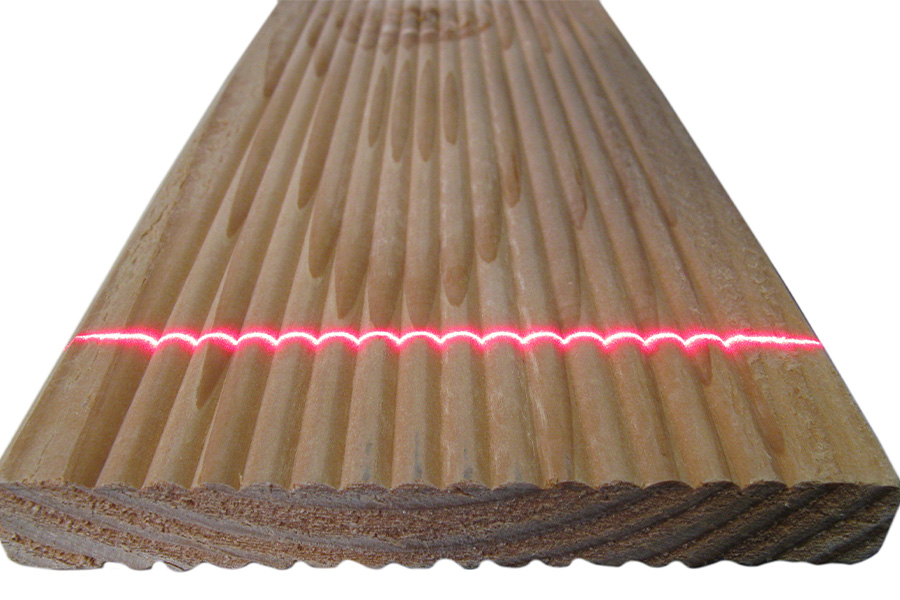

Prüfung des Reliefs an Holzdielen
- Helligkeitsunterschiede durch Maserung
- Es wird der Höhenunterschied zwischen dem tiefsten und höchsten Punkt analysiert
- Messung auf einer Breite von 130 mm
- Prüfung bei einer Geschwindigkeit von 10 m/s
Holzkappenvermessung
- Auswertung der Reflexionsintensität
- Auswertung der Höhenprofilbilder
- Kontrolle auf Rundheit, Harzeinschlüsse, Ausbrüche, Verkippung, …
- I.O. oder N.I.O. Ausgabe an SPS via RS422

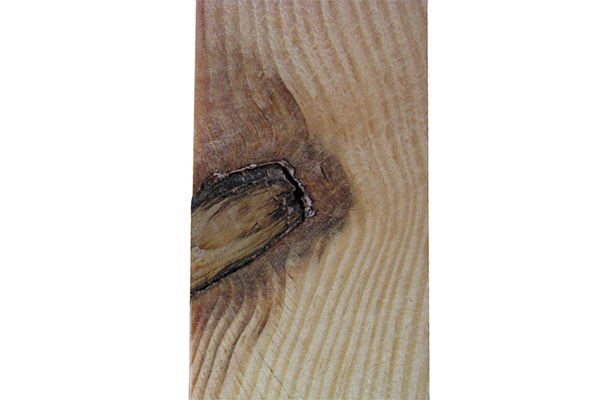

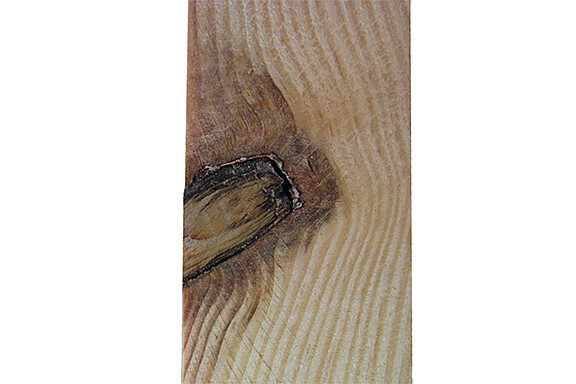

Kontrolle von Holzlatten auf Astlöcher
- Überprüfung auf Oberflächendefekte
- Anzahl, Größe und Form der Defekte wird ausgegeben
- Verrechnung der Messwerte und Übergabe an die Steuerung
Rechtwinkligkeit von Holzpfosten
- Eine 100 Prozent Prüfung im Wareneingang im Werk des Kunden wird realisiert
- Dadurch wird die konstante Qualität der Endprodukte sichergestellt

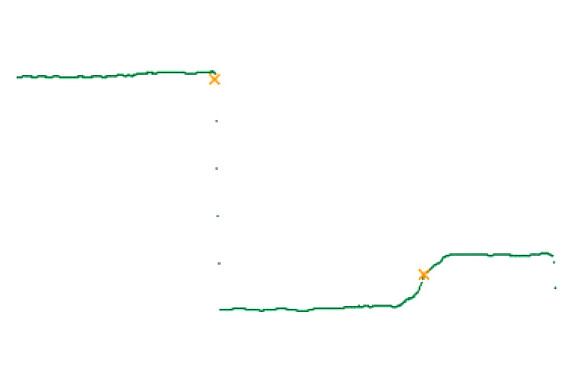

Kontrolle der Feder an Parkettbrettern
- Messung auf Holz
- Detektion der Kante oben
- Erkennung des Nutübergangs und Überwachung der Kante

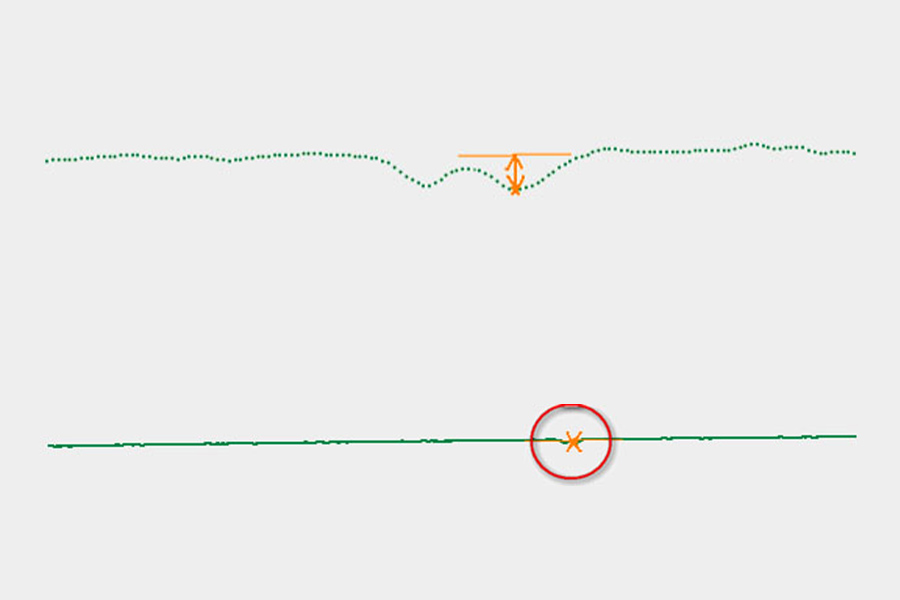

Oberflächendefekte an Parkettbrettern
- Suche nach Minimum- und Maximumpunkt der Oberfläche
- Werden vorgegebene Grenzwerte überschritten, wird ein Fehler angezeigt
- Dadurch Erkennung von Einfallstellen und Einschlüssen
Spaltmessung auf Holz
- Messung auf Holz
- Überprüfung der Spaltbreite
- Kontrolle auf Bündigkeit
Kunststoff
Position von Ziernähten an Airbags
- Gleichmäßiger Verlauf und Vollständigkeit werden geprüft
- Fehler würde der Autokäufer schnell entdecken
- Förderung des Markenimages durch sichtbare Qualität
Chipdickenmessung an Karten
- Prüfung der Anwesenheit
- Messung der Dicke des Chips relativ zur Kartenfläche
- Teilweise glänzende Oberflächen
- Wechselnde Druckfarben
Fehlererkennung an Rohrisolierungen
- Detektion über Suche nach Nut
- Auch kleinere Fehler können erkannt werden
- Unterschiedliche Oberflächeneigenschaften von Außenmantel und Innenfüllung
Kleberaupe auf Lautsprechern
- Kontrolle der Kleberaupe auf Vollständigkeit, Höhe und Breite
- Vermessung der Geometrie
- Höhe innen und Höhe außen
Kleberaupenprofile an Herdeinfassungen
- Messung mit 2 Scannern
- Prüfung auf Vorhandensein
- Prüfung der Höhe und Breite
Maßkontrolle an Paketbändern
- Paketbandbreite
- Paketbanddicke
- Messung bei hoher Geschwindigkeit
Positionskontrolle an Deckeln
- Drehung des Deckels und dabei Detektion des Steges
Prozesskontrolle bei Plastikbecherherstellung
- Kontrolle verschiedener Maße
- Erkennung von unzulässigen Wölbungen
- Erlaubt Rückschlüsse auf Fehler bei der Extrusion
Spaltmessung im KFZ-Innenraum
- Bestimmung der Spaltbreite auf unterschiedlichsten Materialien wie Gummi, Metallen und Kunstoffen
- Bündigkeitsprüfungen von Ablagefächer mit Innenteilen
Spaltmessung an Kunststoffprofilen
- Messung bei hoher Geschwindigkeit
- Schwarz glänzende Oberfläche
Detektion von Schwimmhäuten beim Spritzguss
- Produktion großer Stückzahlen
- Schwimmhäute stellen einen optischen Makel dar
- Geben außerdem Hinweis auf verändete Prozessparameter
Automatische Wicklung von Glasfaserkabeln
- Beschädigung von Glasfaserkabeln bei Verdrehung oder unsauberer Wicklung
- Deutliche Reduktion des Ausschusses durch eine Wickelmaschine, bei der ein Laserscanner die Wicklung berührungslos verfolgt
- Komplettlösung durch einen Systemintegrator
- Geschwindigkeit bis 5 m/s
Gummi
Position des Griffgummis an Golfschlägern
- Hochauflösende und sehr dynamische Messung
- Endkunden haben eine sehr hohe Anforderung an die Haptik und Optik des Schlägers
- Berührungslose Positionsmessung zur Schonung des Materials
- Komplette Systemlösung mit Hardware und Software durch einen Integrator
Gummiprofil
- Höhe und Breite der inneren Struktur
- Winkel zwischen den äußeren Flanken
- Höhe der äußeren Erhöhung
Materiallagen Position und Dicke
- Messung auf schwarzem Gummi
- Errechnung der Stufenhöhen
- Bestimmung der Kantenpositionen
Dichtraupe im KFZ-Innenraum
- Überprüfung, ob vorhanden
- Überprüfung auf Fehler, wie Höhen- und Breitenänderungen

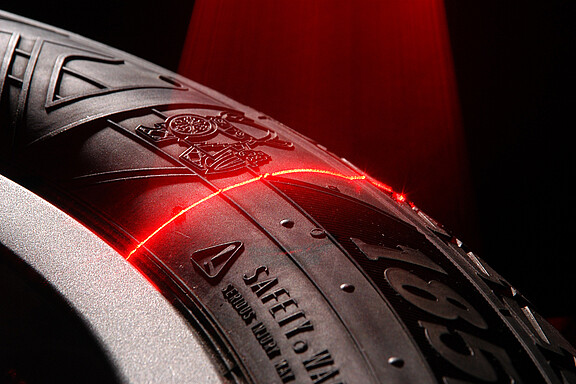

Reifenkontrolle
- Reifenprüfystem realisiert durch ME-Inspection
- 50mW-Laser für die Highspeed-Messung auf schwarzem Gummi (hoch absorbierende Oberfläche)
- Prüfung von Profil und Rundlauf
Vermessung von Gummiprofilen
- Prüfung auf Maßhaltigkeit
- Matte schwarze Oberfläche
- Messung mit hoher Profilfrequenz

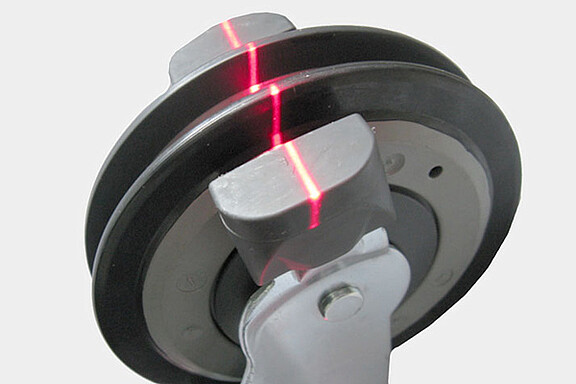

Rollen-Geometrie
- Höhe der Rollen in Referenz zu den Stoppern
- Breite der Reifen
- Breite der Stopper
- Messung während Reifen rotiert werden
Weitere Materialien

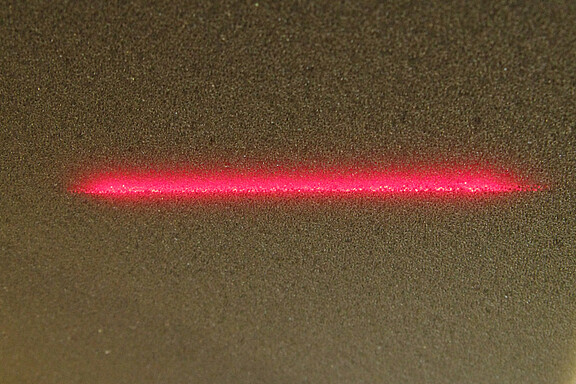

Dickenmessung von Schaumstoff
- Punktmessung wegen rauer Oberfläche nicht möglich
- Messung auf der Linie und Ausgabe von Mittel- oder Maximalwert

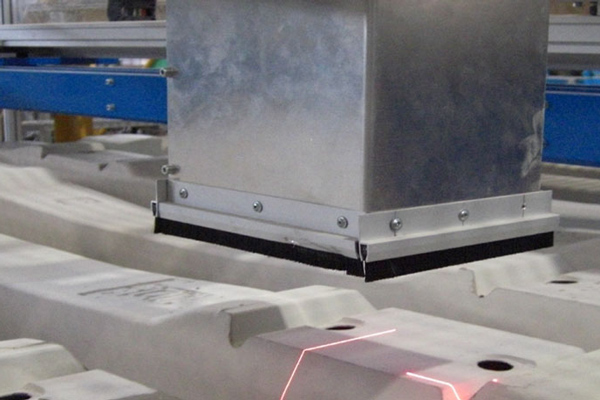

Qualitätssicherung bei Eisenbahnschwellen
- Einzelprofile werden zu einem 3D Modell zusammengesetzt
- Kontrolle aller spezifischen Maße durch kundeneigene Software
- Ziel ist die Minimierung von Produktionsverluste durch zeitnahe Prozessanpassungen
- Aggressiver Staub und Dreck
- Große Temperaturschwankungen
Höhenmessung auf Fruchtgummi
- Zur Qualitätsprüfung
- Kontrolle verschiedener Größen, insbesondere Höhe
- Anwendung im Laborbereich
- Stichprobenkontrolle
Dickenmessung von Glaselementen
- Je nach Glasart ist entweder der rote oder der blaue Scanner besser geeignet (abhängig von den Eigenschaften der Oberfläche)
- Die besonderen Algorithmen des scanCONTROL ermöglichen die richtige Reflektion zu detektieren
Fügespalten bei eingeklebten Glasoptiken
- Blaues Laserlicht dringt nicht in das rote Glas ein
- Spaltbreite ca. 0,3-1 mm
- Der Materialwechsel zwischen Metall und Glas stellt hier keine Probleme dar

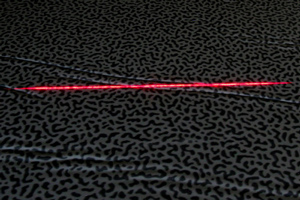

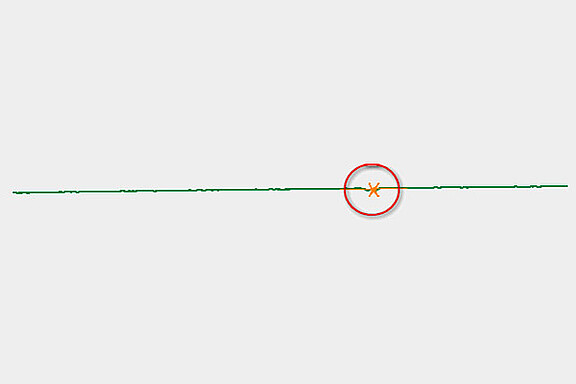

Oberflächenkontrolle auf Klebefolien
- Folienbreite bis 1 m
- Erkennung von Faltungen und Vertiefungen
- Messung mittels eines einzelnen Scanners durch traversieren möglich, da ein Fehler sobald er auftritt, sich auf der gesamten Länge fortsetzt
Prüfung von transparenten Kleberaupen
- Blaues Laserlicht dringt nicht so stark in das Material ein wie rotes
- Abfahren der Kleberaupe mittels Roboter
- Kontrolle der Vollständigkeit und Detektion von verwischten Stellen
Gummidichtung mit Kleberaupe
- Vermessung des Kleberprofils in einer Gumminut
- Höhe der Naht wird überwacht
- Messung der Breite
Prägungen auf Leder
- Prüfung der richtigen Prägetiefe
- Texterkennung (kundenseitig) möglich, um z.B. Seriennummern oder Teilenummern automatisch zu erfassen
Profilvermessungen an Dachschindeln
- Kontrolle der Maßhaltigkeit
- Glänzende Oberflächen
- Messung an verschiedenen Positionen durch Umschaltung von Parametersätzen direkt am Scanner
Vermessung von Schaumstoffkanten
- Messung der Winkel
- Unebene dunkle Oberfläche
- Durch Einsatz von Linienscanner kann über viele Punkte gemittelt und damit stabil das Profil ausgewertet werden
Volumenmessung von Kartoffelscheiben
- Zu kleine Scheiben werden aussortiert
- Minimal- und Maximaldicke darf nicht unter- bzw. überschritten werden
- Zur Qualitätskontrolle bei immer gleichen Backzeiten
