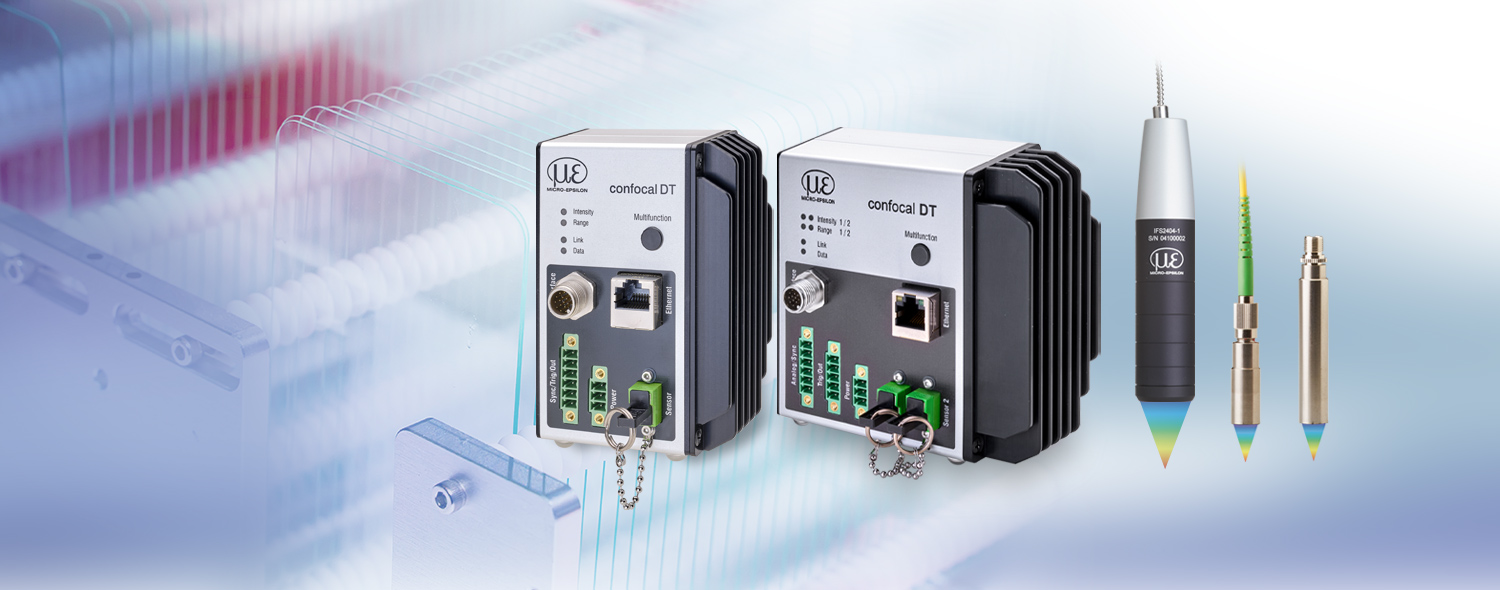

confocalDT IFC2416/IFC2417


Performanter konfokal-chromatischer Controller für 1- und 2-Kanalanwendungen

1- und 2-Kanalausführung zur hochpräzisen Abstands- und Dickenmessung

Hohe Messrate 25 kHz & lichtstark - Ideal für schnelle inline Messaufgaben

Performante konfokale Controller für präzise und schnelle Messaufgaben

Die confocalDT IFC2416 / IFC2417 Controller überzeugen mit einer hohen Messrate von 25 kHz und außergewöhnlicher Lichtintensität. Dadurch werden präzise und stabile Abstands- und Dickenmessungen mit hoher Geschwindigkeit ermöglicht – selbst auf anspruchsvollen Materialien und Oberflächen. Das kompakte Design macht ihn zur idealen Lösung für hochauflösende Messungen in nahezu allen Industriebereichen – von der Produktionslinie bis hin zum Halbleitermaschinenbau. Dank der Multi-Peak-Option können bis zu 5 Schichten von transparenten Objekte erfasst werden. Die Controller sind allen Micro-Epsilon Sensoren kompatibel, sodass Messbereich, Grundabstand und besondere Eigenschaften wie Vakuumtauglichkeit, Messwinkel oder Strahlengang beliebig wählbar sind.

Maximale Präzision. Höchste Flexibilität. Leistungsstark in jeder Umgebung.

Kontaktieren Sie uns
Download: Kataloge, Anleitungen, Software
logo

Eigenschaften

  1. Hochpräzise Messungen mit 2 nm Auflösung
  2. Einstellbare Messrate bis 25 kHz für hochdynamische Messungen
  3. Kleine Controllerbauform
  4. IP40 Aluminiumgehäuse
  5. Zahlreiche Schnittstellen zur einfachen Integration: Ethernet, RS422 | IFC2417 verfügt zusätzlich über EtherCAT
  6. Analogausgang (Strom & Spannung)
  7. 2 bzw. 3 Encodereingänge sowie Schaltausgang
  8. Mit allen confocalDT Sensoren kompatibel (Messbereiche von 0,1 bis 30 mm)
  9. Ideal für Serienanwendungen und OEM
  10. Messkanäle: 1 bei IFC2416, 2 bei IFC2417
[{"activity":"DE_MEAD-2D_Buero_Mitte","address":"Wiesenstr. 29\r\n63533 Mainhausen","central":false,"comment":"B\u00fcro Mitte","companyName":"Micro-Epsilon","countries":"54","deZip":"36,60,61,62,63,64,68,69,90,91,92,96,97","email":"gernot.eiermann@micro-epsilon.de","emailCc":"doris.koenigseder@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 578","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1639},"internalNote":"","lName":"","map":null,"mobile":"","name":"Gernot Eiermann","phone1":"+49 8542 \/ 168 - 578","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":12925,"type":null,"uid":69,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Nord","address":"Heidkoppelweg 1\r\n25474 Ellerbek","central":false,"comment":"B\u00fcro Nord","companyName":"Micro-Epsilon","countries":"54","deZip":"20,21,22,23,24,25,26,27,28,29,30,31,32,38","email":"giorgio.angelini@micro-epsilon.de","emailCc":"isabella.schramm@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 566","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1638},"internalNote":"","lName":"","map":null,"mobile":"","name":"Giorgio Angelini","phone1":"+49 8542 \/ 168 - 566","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":12924,"type":null,"uid":70,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Nord-West","address":"Duisburger Str. 47\r\n46535 Dinslaken","central":false,"comment":"B\u00fcro Nord-West","companyName":"Micro-Epsilon","countries":"54","deZip":"40,41,42,44,45,46,47,48,49,50,51,52,53,58,59","email":"manfred.vanerp@micro-epsilon.de","emailCc":"astrid.bieringer@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 572","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1637},"internalNote":"","lName":"","map":null,"mobile":"","name":"Manfred van Erp","phone1":"+49 8542 \/ 168 - 572","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":12923,"type":null,"uid":71,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Ost1","address":"Lessingstr. 14\r\n01465 Langebr\u00fcck","central":false,"comment":"B\u00fcro Ost 1","companyName":"Micro-Epsilon","countries":"54","deZip":"01,02,03,07,08,09,95,98","email":"olaf.gerstner@micro-epsilon.de","emailCc":"selina.krieger@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 35201 \/ 729 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1636},"internalNote":"","lName":"","map":null,"mobile":"","name":"Olaf Gerstner","phone1":"+49 35201 \/ 729 - 300","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":12913,"type":null,"uid":72,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Ost2","address":"Lessingstr. 14\r\n01465 Langebr\u00fcck","central":false,"comment":"B\u00fcro Ost 2","companyName":"Micro-Epsilon","countries":"54","deZip":"04,05,06,10,11,12,13,14,15,16,17,18,19,39,99","email":"thomas.ruemmler@micro-epsilon.de","emailCc":"andrea.huber@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 35201 \/ 729 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1635},"internalNote":"","lName":"","map":null,"mobile":"","name":"Thomas R\u00fcmmler","phone1":"+49 35201 \/ 729-301","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":12922,"type":null,"uid":73,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Sued-Mitte","address":"Mantelhofstrasse 12\r\n73457 Essingen\/Aalen","central":false,"comment":"B\u00fcro S\u00fcd-Mitte","companyName":"Micro-Epsilon","countries":"54","deZip":"73,74,82,86,87,88,89","email":"joachim.bauer@micro-epsilon.de","emailCc":"gertraud.moser@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 574","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1634},"internalNote":"","lName":"","map":null,"mobile":"","name":"Joachim Bauer","phone1":"+49 8542 \/ 168 - 574","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":12921,"type":null,"uid":74,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Sued-Ost1","address":"K\u00f6nigbacher Str. 15\r\n94496 Ortenburg","central":false,"comment":"B\u00fcro S\u00fcdost 1","companyName":"Micro-Epsilon","countries":"54","deZip":"80,81,83,84,85,93,94","email":"klaus.brinninger@micro-epsilon.de","emailCc":"andrea.huber@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 85 42 \/ 168 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1633},"internalNote":"","lName":"","map":null,"mobile":"","name":"Klaus Brinninger","phone1":"+49 85 42 \/ 168 - 132","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":12920,"type":null,"uid":75,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Sued-West2","address":"Hinter Winterbach 10 a \r\n77794 Lautenbach","central":false,"comment":"B\u00fcro S\u00fcdwest","companyName":"Micro-Epsilon","countries":"54","deZip":"70,71,72,75,76,77,78,79","email":"udo.schwenk@micro-epsilon.de","emailCc":"doris.koenigseder@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 575","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1632},"internalNote":"","lName":"","map":null,"mobile":"","name":"Udo Schwenk","phone1":"+49 8542 \/ 168 - 575","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":12919,"type":null,"uid":76,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_West","address":"Tannenweg 9\r\n58762 Altena","central":false,"comment":"B\u00fcro West","companyName":"Micro-Epsilon","countries":"54","deZip":"33,34,35,37,54,55,56,57,65,66,67","email":"marcus.gluth@micro-epsilon.de","emailCc":"celina.kroiss@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 503","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1631},"internalNote":"","lName":"","map":null,"mobile":"","name":"Marcus Gluth","phone1":"+49 8542 \/ 168 - 503","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":12918,"type":null,"uid":77,"usStates":"","website":"","worldwide":false}]
Kontakt
Beratung und Vertrieb
+49 8542 168 880
Zum Kontaktformular
E-Mail senden
Support
+49 8542 168 881
Zum Kontaktformular
E-Mail senden

Finden Sie Ihren Ansprechpartner

Ihre Anfrage zu: {product}
* Pflichtangaben
Wir behandeln Ihre Daten vertraulich. Bitte lesen Sie dazu unsere Datenschutzerklärung.

Entwickelt für Industrie, OEM & Automation

Die Controller bieten dank verschiedenster Schnittstellen maximale Flexibilität bei der Integration in Maschinen- und Anlagen. Ein robustes Aluminiumgehäuse der IP40 Klasse sorgt für maximalen Schutz selbst unter rauen Bedingungen, sodass höchste Präzision und Signalstabilität erreicht werden können. Über das exzellente Preis-Leistungsverhältnis sind wirtschaftliche Lösungen von Klein- bis Großserie möglich.

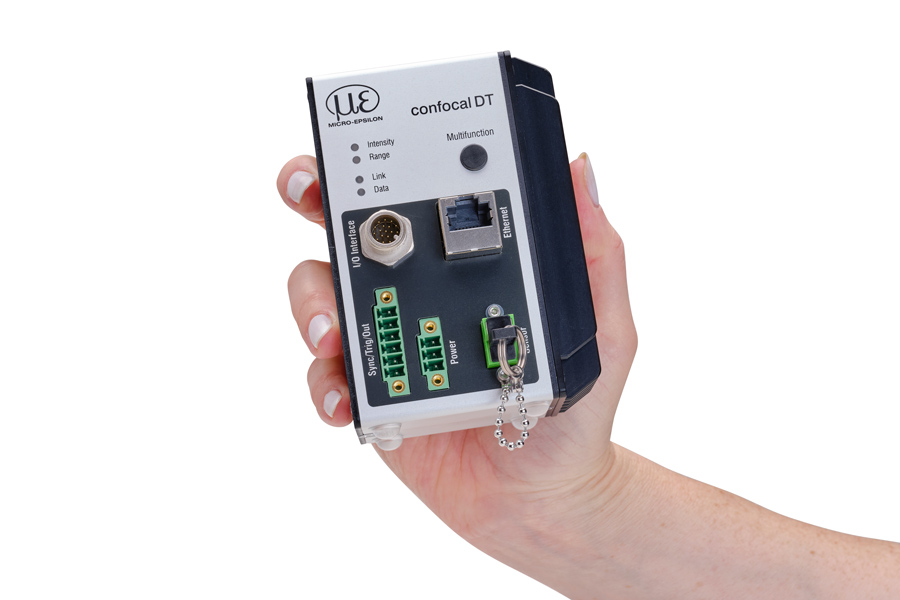

Controller IFC2416 in Hand gehalten

Jetzt auch als 2-Kanal-Variante IFC2417

Mit dem IFC2417 steht ab sofort auch eine 2-Kanal-Variante des Controller IFC2416 zur Verfügung. Der IFC2417 verfügt über 2 Kanäle mit einer Messrate von 25 kHz und ist außerdem in der Lage Multipeak-Messungen mit bis zu 5 Schichten durchzuführen. Die preiswerten und kompakten Controller eröffnen weitere Anwendungsfelder in den Branchen Halbleiter, Batterie und Maschinenbau. Somit sind ab jetzt auch zweiseitige Dickenmessungen mit einem Controller durchführbar.

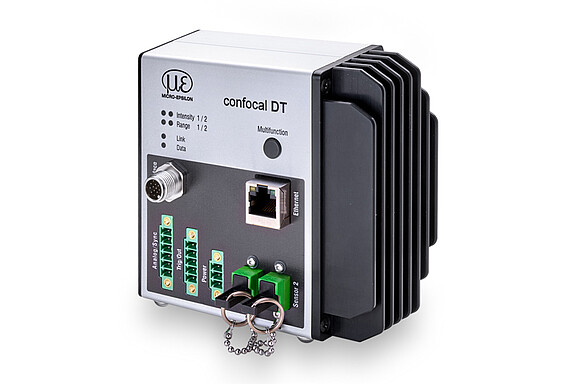

2-Kanal-Controller confocalDT IFC2417
logo

Präzision trifft Kompaktheit

Dank der äußerst kleinen und einzigartigen Bauform benötigen die Controller kaum Platz und passen daher auch in kleinste Schaltschränke. Die schnelle und einfache Montage auf einer Hutschiene erleichtert die Integration in Anlagen und Systeme. Mit nur 460 g bei der 1-Kanal-Variante und 670 g bei der 2-Kanal-Variante sind die Controller zudem extrem leicht.

Einbindung in Webinterface

Einfache Bedienung über Webinterface

Die gesamte Konfiguration des Controllers und der Sensoren wird ohne zusätzliche Software über ein einfach zu bedienendes Webinterface durchgeführt. Das Webinterface wird über eine Ethernet-Verbindung aufgerufen, worüber alle Einstellungen vorgenommen werden. Für die Dickenmessung ist eine Materialdatenbank hinterlegt, die beliebig erweitert werden kann.

Schnittstellen- und Verrechnungseinheiten

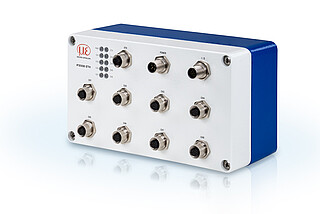

IF2008/ETH
IF2008/PCIE
IC2001/USB

Anwendungsbeispiele

Anwendung IFD2411 bei Messung von Koordinaten

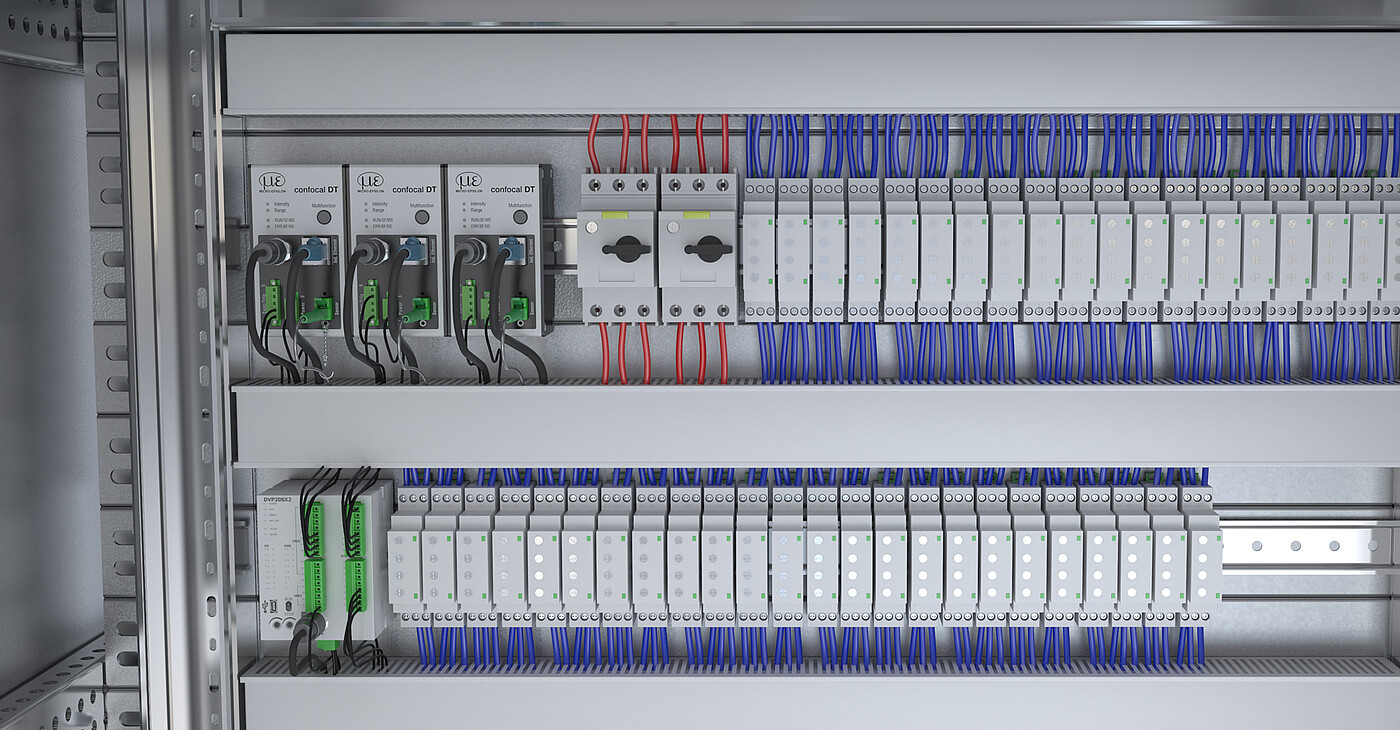

Anwendung im Schaltschrank und bei 3D-Druckern

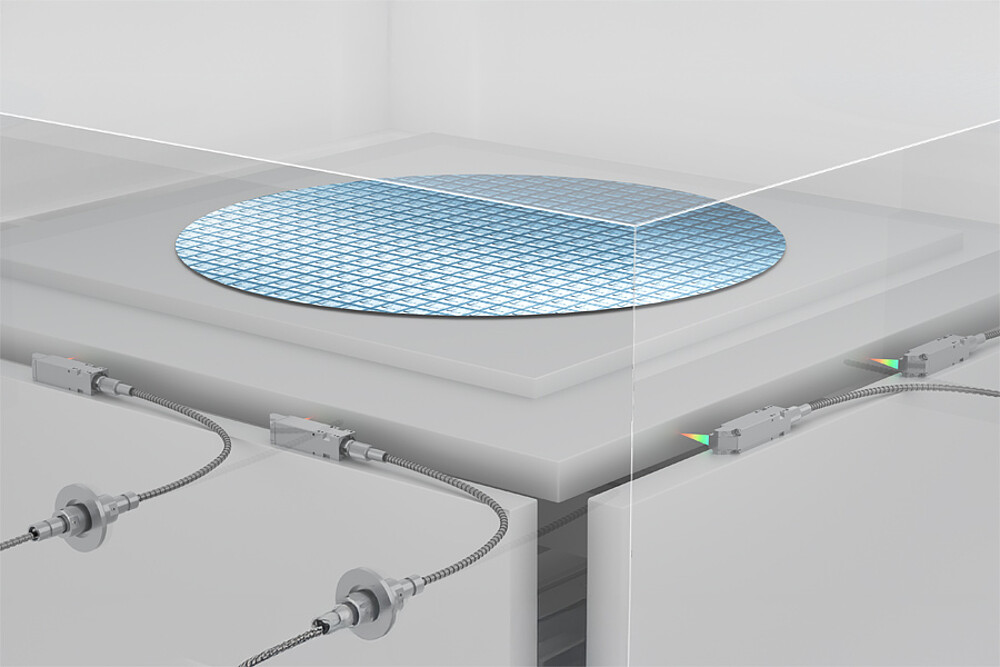

Anwendung Waferpositionierung Vakuum IFC2412/2417
