3D Profile Unit: Verrechnungseinheit für komplexe Geometrien

Überführung mehrere Scanner in gemeinsames Koordinatensystem

Micro-Epsilon scanCONTROL Sensoren kommen bei der präzisen Inline-3D-Messung in zahlreichen Applikationen und Branchen zum Einsatz. Die vielseitigen Scanner eignen sich beispielsweise für Robotik-Anwendungen sowie zur Inline-Fertigungsüberwachung. Um einen kompletten Umfang oder komplexe Geometrien zu erfassen, kommen einzelne Laserscanner prinzipbedingt an ihre Grenzen. Reiht man jedoch mehrere Sensoren aneinander, lässt sich ein komplettes Abbild komplexerer Geometrien erstellen.

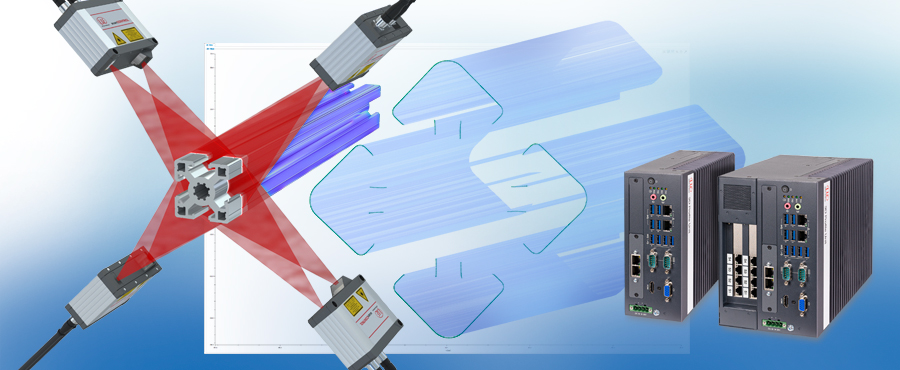

Mit der 3D Profile Unit lassen sich zwei bis acht Laserscanner und deren Messwerte zu einem 2D-Gesamtprofil bzw. zu einer 3D-Gesamt-Punktewolke miteinander verrechnen. Die Laserscanner werden über die vorgesehenen Ethernet-Schnittstellen an die 3D Profile Unit angeschlossen. Anwender können die Profildaten oder 3D-Punktewolken auswerten oder direkt an einen GigE Vision Client übergeben. In der Industrial-Ethernet-Option können zudem Messwerte an die vorhandene Peripherie ausgegeben werden.

Die Hardware der 3D Profile Unit mit passiver Kühlung bietet Flexibilität für eine einfache und platzsparende Installation. Somit ist eine Integration in einem Schaltschrank oder die Befestigung direkt in der Maschine auf einfache Weise möglich. Micro-Epsilon bietet drei verschiedene Varianten der 3D Profile Unit an, je für den Anschluss von bis zu zwei, bis zu vier sowie bis zu acht Sensoren. Die Einheit ist nach IP40 ausgeführt und hält Temperaturen von 0 bis +50 °C stand, die Anbringung kann als Tisch- oder Wandmontage erfolgen.

Das Parametrieren der 3D-Sensoren und das Aufnehmen der Messdaten erfolgt direkt über die Micro-Epsilon Software 3D Inspect. Die Stärken der 3D Profile Unit lassen sich auf viele verschiedene Anwendungen übertragen, etwa dem Vermessen von Starkstromkabeln beim Schälen. Ein weiterer Anwendungsfall ist das Vermessen von Metallprofilen, z.B. nach der Extrusion. Hier erfolgt eine 3D-Vermessung der Oberfläche, wodurch sich Ausschuss identifizieren und reduzieren lässt.
