Mess- und Prüfsysteme für die präzise Dickenmessung von Metall

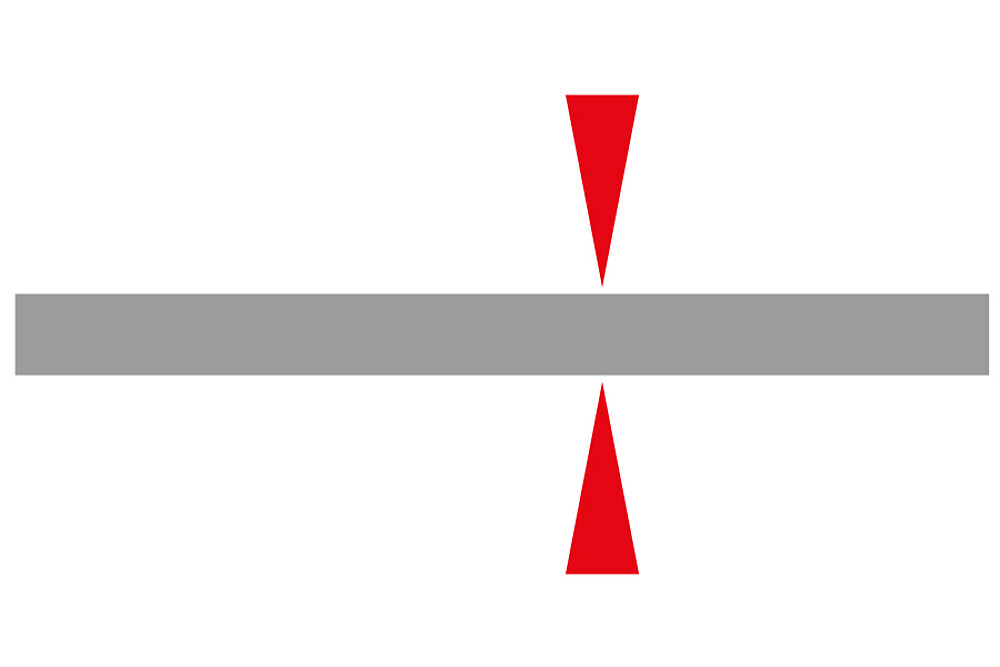

Die Dickenmessung von Metallband und -platten kann sowohl über radiometrische als auch über laserbasierte Messverfahren erfolgen.
In den letzten Jahren hat die laserbasierte Dickenmessung zunehmend an Bedeutung gewonnen und wird gleichermaßen in der Stahl- als auch in der Aluminiumindustrie geschätzt. Dies liegt an den zahlreichen Vorteilen, die die Laserdickenmessung mit sich bringt: verbesserte Messgenauigkeit, alle Legierungen ohne aufwendige Kalibrierung, dünne und dicke Metallbänder – und nicht zuletzt der einfache Betrieb ohne Strahlenschutzmaßnahmen.

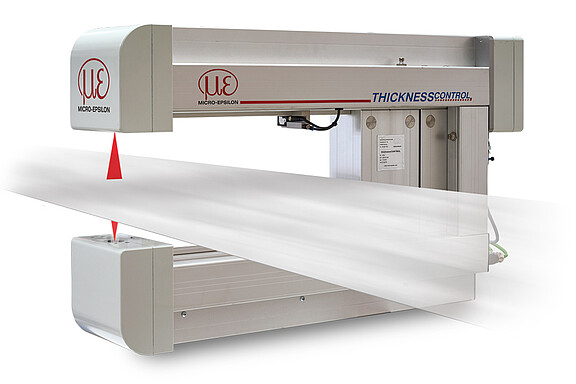

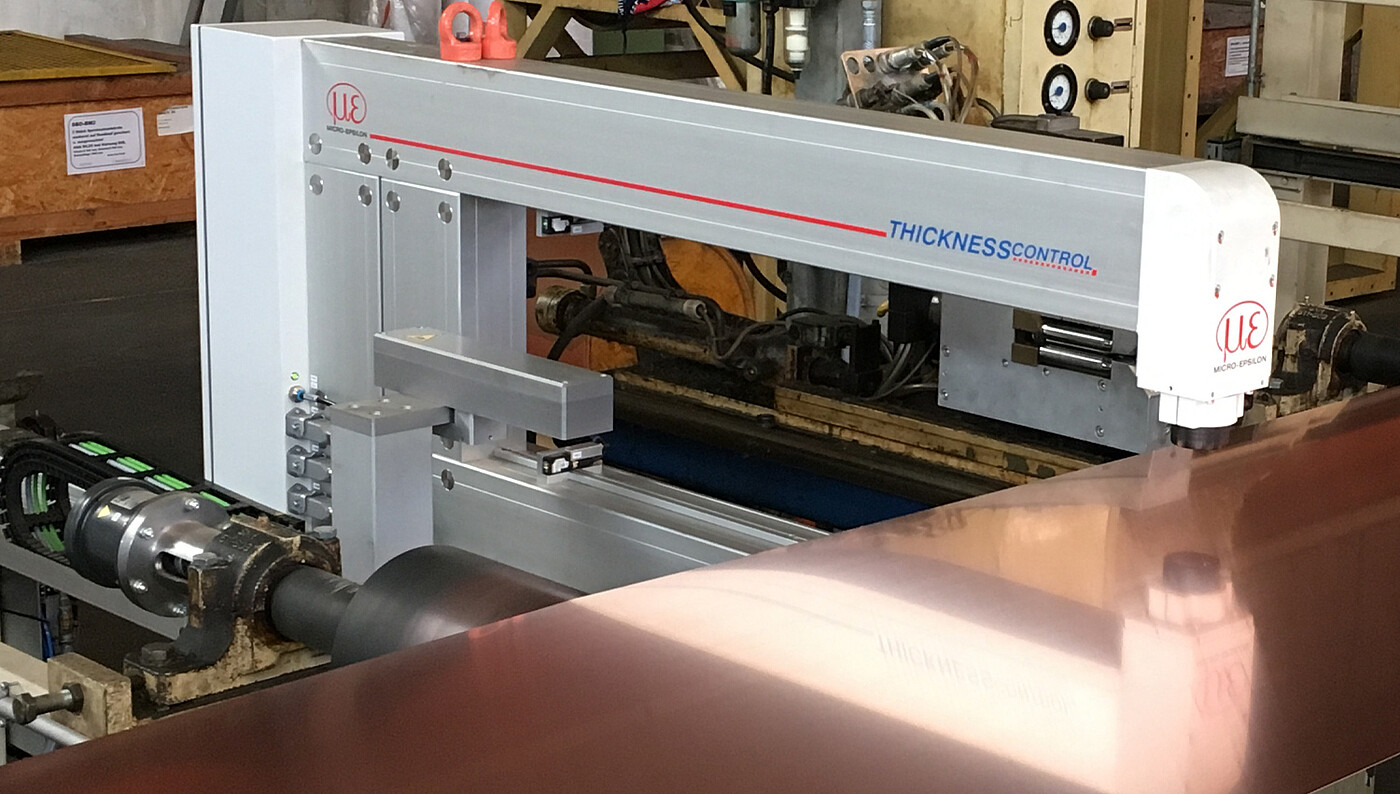

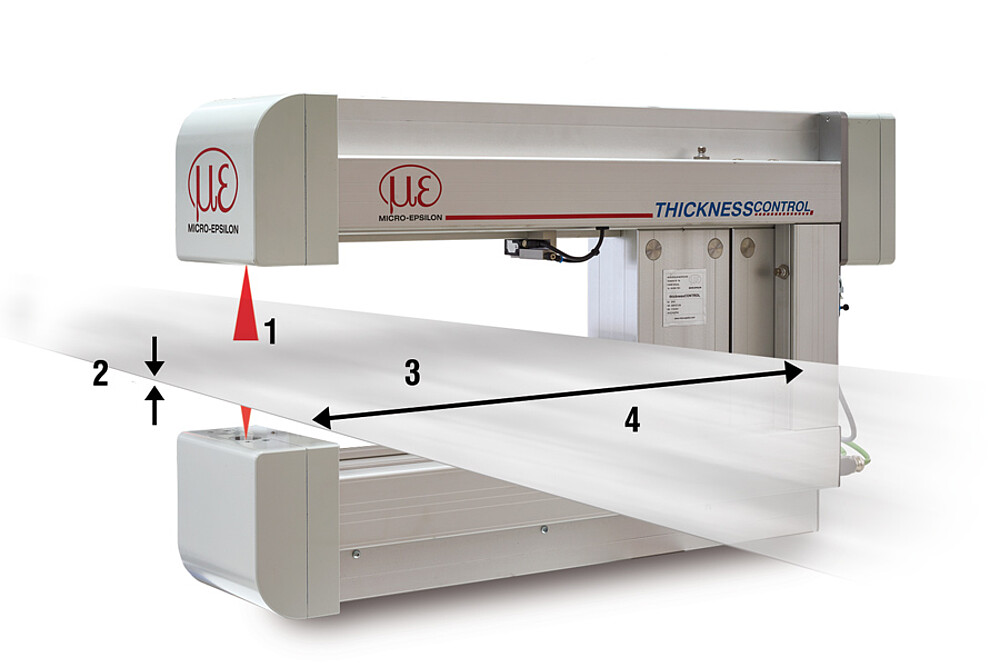

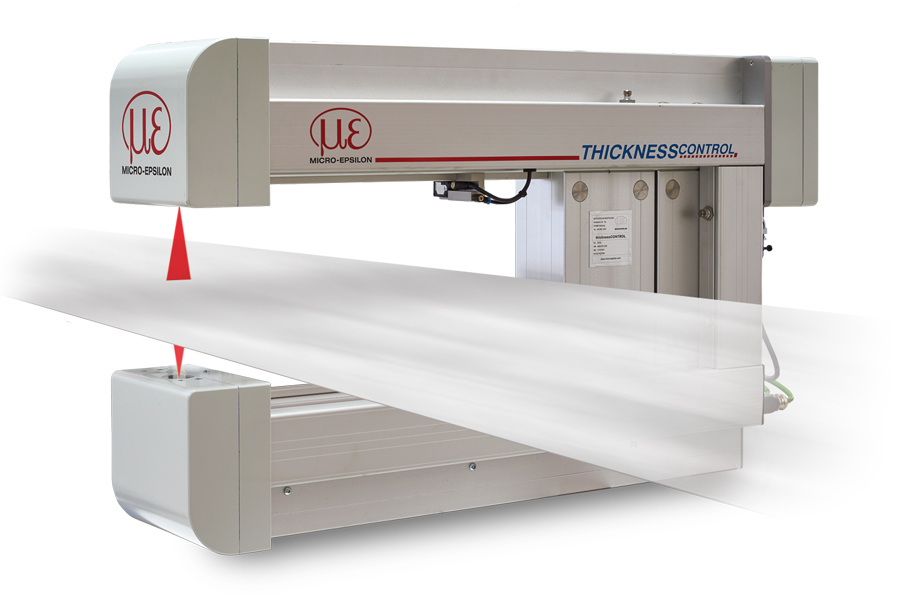

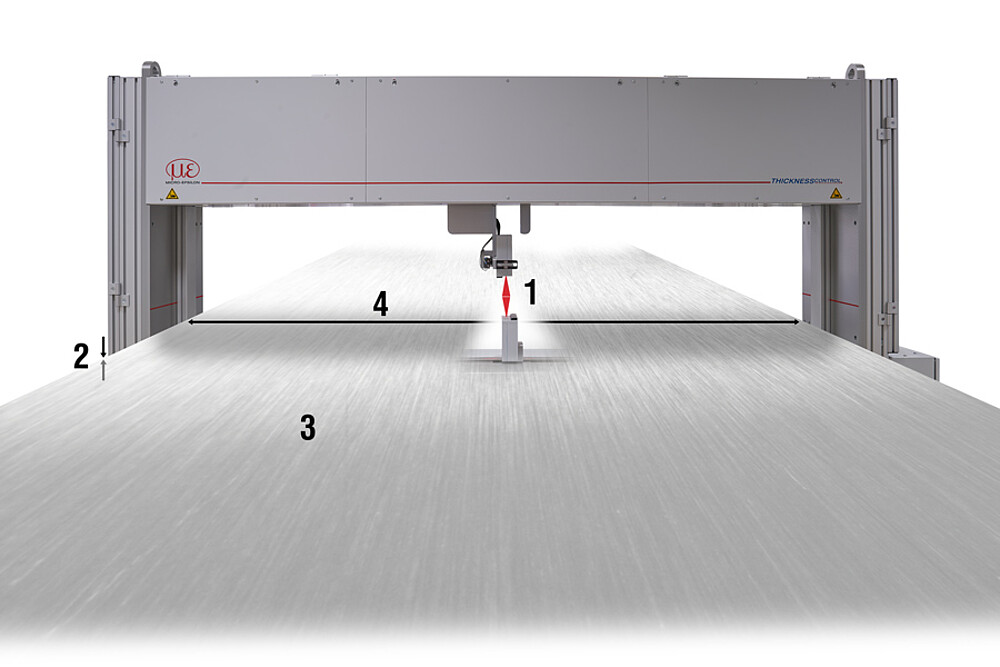

C-Rahmenbauform (links) und O-Rahmenbauform (rechts) 1) Roter Laser oder blauer Laser 2) Dünne Folien bis 400 mm Brammen 3) Geeignet für alle Materialien 4) Messbreiten bis 3000 mm (5000 mm mit 2x C-Rahmen)
Systeme zur Dickenmessung von Metallband und Platten
Zur Dickenüberwachung von Metallband und Metallplatten bietet Micro-Epsilon Messsysteme mit applikationsspezifischer Sensorik an. Je nach Ausführung können die Modelle in Kaltwalzwerken als auch Warmwalzwerken eingesetzt werden. Zur traversierenden Überwachung der Bandbreite werden O-Rahmensysteme eingesetzt, während zur Messung einzelner Spuren C-Rahmensysteme eingesetzt werden.

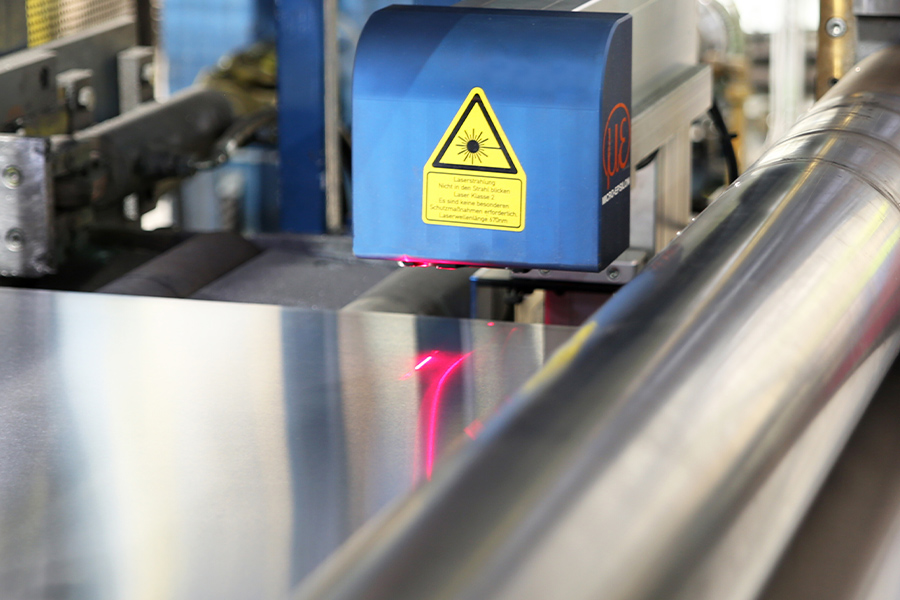

Innovative-Laserlinien-Technologie
Die Laserlinien-Technologie bietet verschiedene Vorteile:

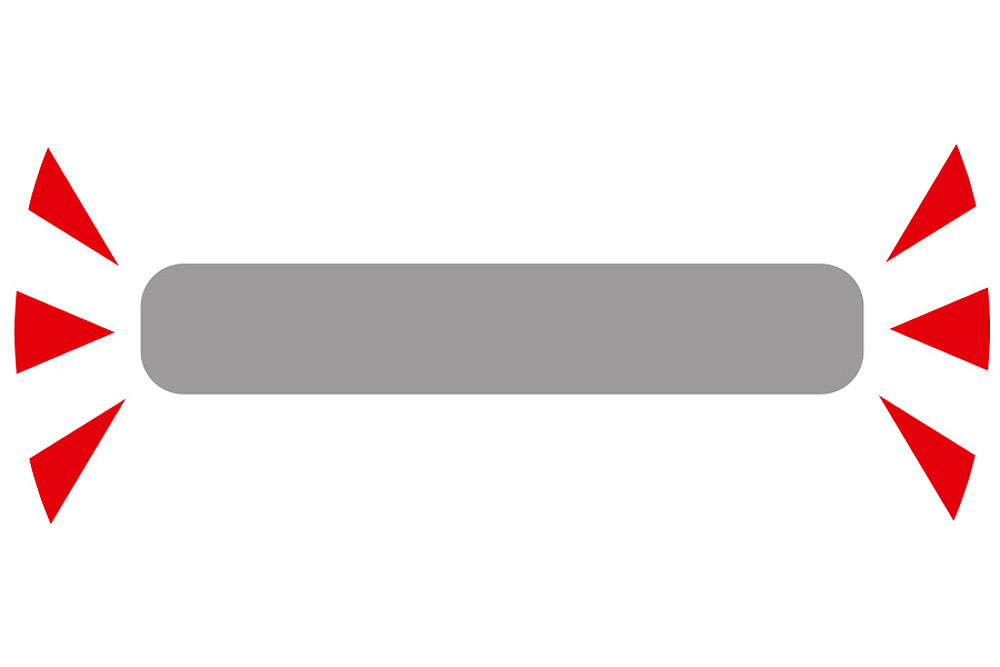

Durch Dampf oder Partikel verursachte Lücken im Signal werden nicht für die Messung herangezogen. Auch kann die Blechverkippung erfasst und kompensiert werden. Dadurch ist die Dickengenauigkeit für ebene Bleche und verkippte Bleche identisch. Die Laserlinie kann zudem auch Blechkanten erfassen.
Höchste Präzision mit optischer Messtechnik

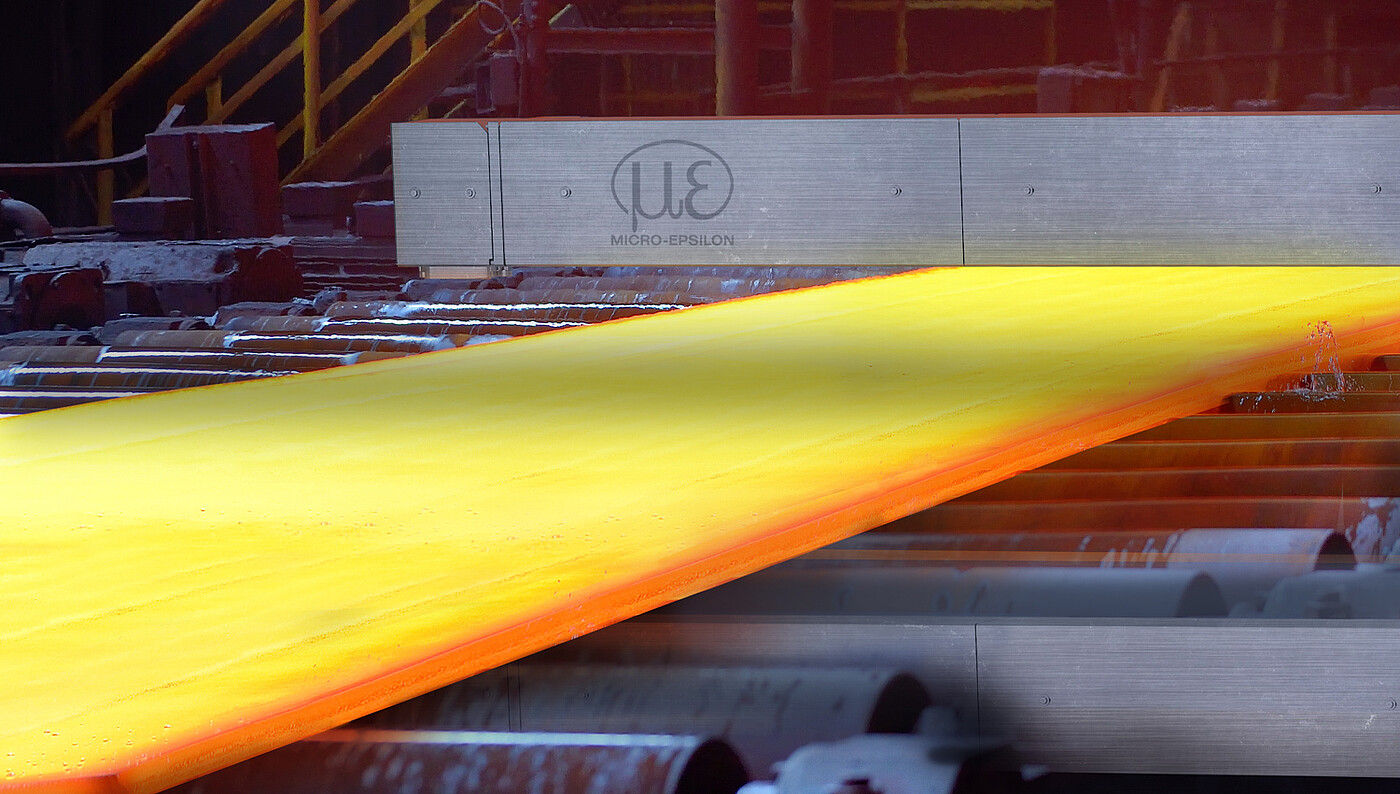

Die in den thicknessCONTROL Systemen präferierten Laser-Scanner bieten zahlreiche Vorteile in der Dickenmessung. Zur Verfügung stehen zwei Laserarten - der rote Laser wird für Messaufgaben im Kaltwalzbereich verwendet. Die patentierte Blue-Laser-Technologie kommt in der Metallindustrie vor allem bei rotglühendem Metall zum Einsatz. Das blaue Laser-Licht nutzt einen anderen Wellenlängenbereich als rotes Laser-Licht, wodurch die Laserlinie scharf auf dem Messobjekt ausgebildet und entsprechend scharf auf dem Sensorelement fokussiert wird. Spezielle Filter verhindern, dass der Sensor durch die Strahlung des glühenden Messobjekts geblendet wird. Dadurch ergeben sich wesentlich stabilere und reproduzierbare Messsignale.
Vorteile auf einen Blick
- Hohe Genauigkeit, legierungsunabhängig
- Keine Strahlenschutzmaßnahmen, keine Entsorgungskosten
- Dickenmessung dünner und dicker Objekte mit nur einem System
- Sparsam und umweltfreundlich, da keine Strahlenbelastung
- Hohe Messgenauigkeit, auch in rauen Umgebungen
Die Alternative zur radiometrischen Messung
Laserbasierte Systeme von Micro-Epsilon sind deutlich einfacher zu betreiben als radiometrische Systeme. Da die Dickenmessung unabhängig vom Material bzw. der Oberfläche erfolgt ist eine legierungsabhängige Kalibrierung nicht notwendig. Um temperaturbedingte Effekte zu kompensieren, ist eine vollautomatische Kalibrierung integriert. Der Vorgang ist äußerst schnell und kann beispielsweise zwischen zwei Brammen erfolgen.
