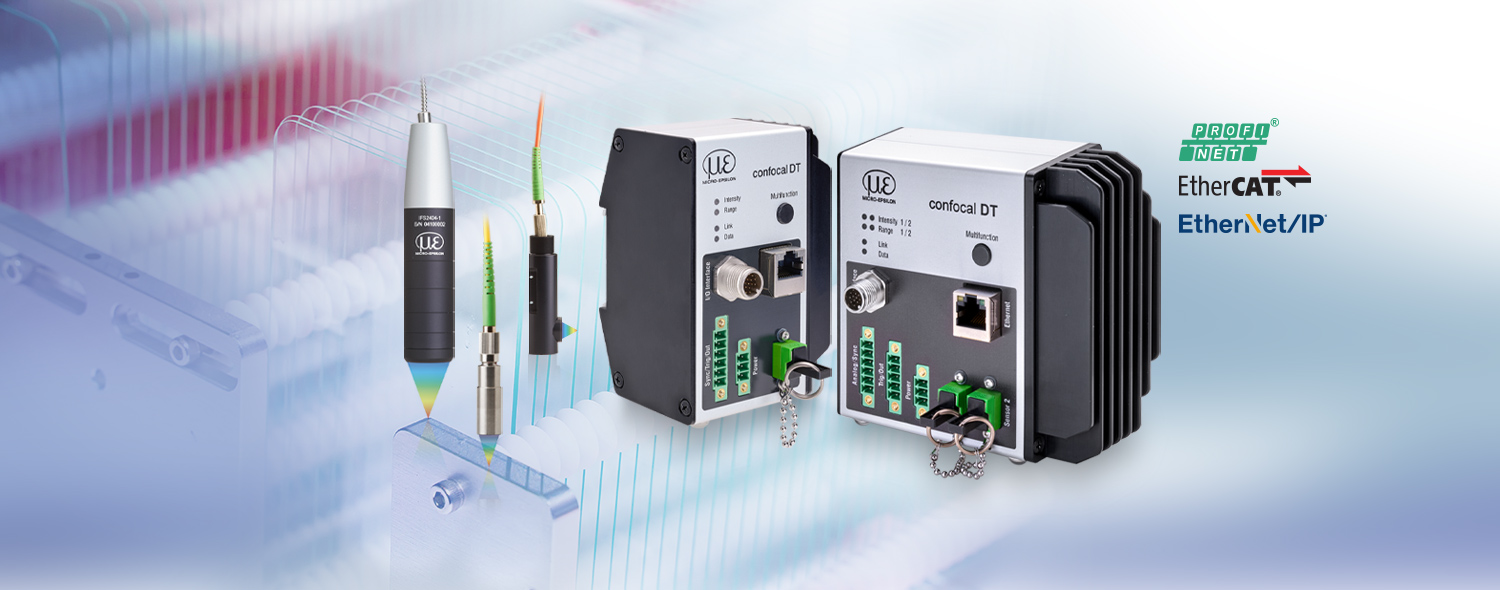

confocalDT IFC2411/IFC2412


Kleinster konfokaler Controller für 1- und 2-Kanalanwendungen

Abstands- und Dickenmessungen mit Nanometerauflösung

Ideal für industrielle Serienanwendungen

Leistungsstarke konfokal-chromatische Controller - Präzision trifft Kompaktheit

Die kompakten konfokal-chromatischen Controller confocalDT IFC2411 / IFC2412 setzen neue Maßstäbe in der präzisen Abstands- und Dickenmessung. Sie liefern genaue Messergebnisse mit hoher Geschwindigkeit, benötigen kaum Platz und passen somit auch in kleinste Schaltschränke. Die flexible Anbindung aller Micro-Epsilon Sensoren ermöglicht Messungen auf nahezu allen Oberflächen. Besonders in industriellen Serien- und OEM-Anwendungen überzeugt das System durch exzellente Performance, 2-Kanalausführung und ein herausragendes Preis-Leistungs-Verhältnis.
Setzen Sie auf höchste Messgenauigkeit in einem platzsparenden Format – für optimale Effizienz in Ihrer Produktion!

Kontaktieren Sie uns
Download: Kataloge, Anleitungen, Software
logo

Eigenschaften

  1. Hochpräzise Messungen mit 2 nm Auflösung
  2. Einstellbare Messrate bis 8 kHz für dynamische Messungen
  3. Kleinster konfokaler Controller weltweit
  4. IP40 Aluminiumgehäuse
  5. Zahlreiche Schnittstellen zur einfachen Integration: Ethernet, RS422, EtherCAT | IFC2411 verfügt zusätzlich über PROFINET und EtherNet/IP
  6. Analogausgang (Strom & Spannung)
  7. Encodereingang
  8. Mit allen confocalDT Sensoren kompatibel (Messbereiche von 0,1 bis 30 mm)
  9. Ideal für Serienanwendungen und OEM
  10. Messkanäle: 1 bei IFC2411, 2 bei IFC2412
[{"activity":"DE_MEAD-2D_Buero_Mitte","address":"Wiesenstr. 29\r\n63533 Mainhausen","central":false,"comment":"B\u00fcro Mitte","companyName":"Micro-Epsilon","countries":"54","deZip":"36,60,61,62,63,64,68,69,90,91,92,96,97","email":"gernot.eiermann@micro-epsilon.de","emailCc":"doris.koenigseder@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 578","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1639},"internalNote":"","lName":"","map":null,"mobile":"","name":"Gernot Eiermann","phone1":"+49 8542 \/ 168 - 578","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":12925,"type":null,"uid":69,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Nord","address":"Heidkoppelweg 1\r\n25474 Ellerbek","central":false,"comment":"B\u00fcro Nord","companyName":"Micro-Epsilon","countries":"54","deZip":"20,21,22,23,24,25,26,27,28,29,30,31,32,38","email":"giorgio.angelini@micro-epsilon.de","emailCc":"isabella.schramm@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 566","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1638},"internalNote":"","lName":"","map":null,"mobile":"","name":"Giorgio Angelini","phone1":"+49 8542 \/ 168 - 566","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":12924,"type":null,"uid":70,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Nord-West","address":"Duisburger Str. 47\r\n46535 Dinslaken","central":false,"comment":"B\u00fcro Nord-West","companyName":"Micro-Epsilon","countries":"54","deZip":"40,41,42,44,45,46,47,48,49,50,51,52,53,58,59","email":"manfred.vanerp@micro-epsilon.de","emailCc":"astrid.bieringer@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 572","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1637},"internalNote":"","lName":"","map":null,"mobile":"","name":"Manfred van Erp","phone1":"+49 8542 \/ 168 - 572","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":12923,"type":null,"uid":71,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Ost1","address":"Lessingstr. 14\r\n01465 Langebr\u00fcck","central":false,"comment":"B\u00fcro Ost 1","companyName":"Micro-Epsilon","countries":"54","deZip":"01,02,03,07,08,09,95,98","email":"olaf.gerstner@micro-epsilon.de","emailCc":"selina.krieger@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 35201 \/ 729 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1636},"internalNote":"","lName":"","map":null,"mobile":"","name":"Olaf Gerstner","phone1":"+49 35201 \/ 729 - 300","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":12913,"type":null,"uid":72,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Ost2","address":"Lessingstr. 14\r\n01465 Langebr\u00fcck","central":false,"comment":"B\u00fcro Ost 2","companyName":"Micro-Epsilon","countries":"54","deZip":"04,05,06,10,11,12,13,14,15,16,17,18,19,39,99","email":"thomas.ruemmler@micro-epsilon.de","emailCc":"andrea.huber@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 35201 \/ 729 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1635},"internalNote":"","lName":"","map":null,"mobile":"","name":"Thomas R\u00fcmmler","phone1":"+49 35201 \/ 729-301","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":12922,"type":null,"uid":73,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Sued-Mitte","address":"Mantelhofstrasse 12\r\n73457 Essingen\/Aalen","central":false,"comment":"B\u00fcro S\u00fcd-Mitte","companyName":"Micro-Epsilon","countries":"54","deZip":"73,74,82,86,87,88,89","email":"joachim.bauer@micro-epsilon.de","emailCc":"gertraud.moser@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 574","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1634},"internalNote":"","lName":"","map":null,"mobile":"","name":"Joachim Bauer","phone1":"+49 8542 \/ 168 - 574","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":12921,"type":null,"uid":74,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Sued-Ost1","address":"K\u00f6nigbacher Str. 15\r\n94496 Ortenburg","central":false,"comment":"B\u00fcro S\u00fcdost 1","companyName":"Micro-Epsilon","countries":"54","deZip":"80,81,83,84,85,93,94","email":"klaus.brinninger@micro-epsilon.de","emailCc":"andrea.huber@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 85 42 \/ 168 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1633},"internalNote":"","lName":"","map":null,"mobile":"","name":"Klaus Brinninger","phone1":"+49 85 42 \/ 168 - 132","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":12920,"type":null,"uid":75,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Sued-West2","address":"Hinter Winterbach 10 a \r\n77794 Lautenbach","central":false,"comment":"B\u00fcro S\u00fcdwest","companyName":"Micro-Epsilon","countries":"54","deZip":"70,71,72,75,76,77,78,79","email":"udo.schwenk@micro-epsilon.de","emailCc":"doris.koenigseder@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 575","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1632},"internalNote":"","lName":"","map":null,"mobile":"","name":"Udo Schwenk","phone1":"+49 8542 \/ 168 - 575","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":12919,"type":null,"uid":76,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_West","address":"Tannenweg 9\r\n58762 Altena","central":false,"comment":"B\u00fcro West","companyName":"Micro-Epsilon","countries":"54","deZip":"33,34,35,37,54,55,56,57,65,66,67","email":"marcus.gluth@micro-epsilon.de","emailCc":"celina.kroiss@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 503","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1631},"internalNote":"","lName":"","map":null,"mobile":"","name":"Marcus Gluth","phone1":"+49 8542 \/ 168 - 503","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":12918,"type":null,"uid":77,"usStates":"","website":"","worldwide":false}]
Kontakt
Beratung und Vertrieb
+49 8542 168 880
Zum Kontaktformular
E-Mail senden
Support
+49 8542 168 881
Zum Kontaktformular
E-Mail senden

Finden Sie Ihren Ansprechpartner

Ihre Anfrage zu: {product}
* Pflichtangaben
Wir behandeln Ihre Daten vertraulich. Bitte lesen Sie dazu unsere Datenschutzerklärung.

Entwickelt für Industrie, OEM & Automation

Die Controller bieten dank verschiedenster Schnittstellen maximale Flexibilität bei der Integration in Maschinen- und Anlagen. Ein robustes Aluminiumgehäuse der IP40 Klasse sorgt für maximalen Schutz selbst unter rauen Bedingungen, sodass höchste Präzision und Signalstabilität erreicht werden können. Über das exzellente Preis-Leistungsverhältnis sind wirtschaftliche Lösungen von Klein- bis Großserie möglich.

Contoller in der Hand gehalten

Ab jetzt auch als 2-Kanal-Variante IFC2412

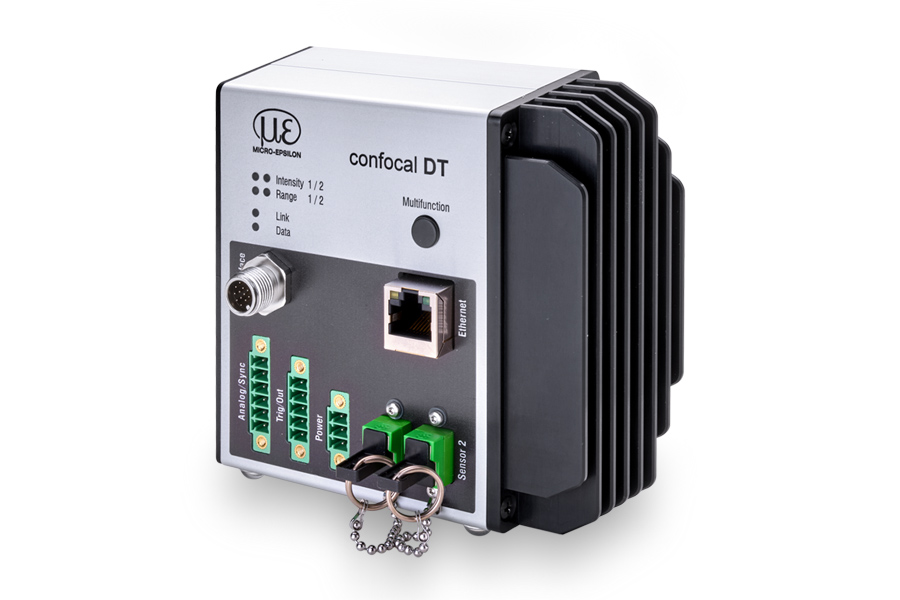

Mit dem IFC2412 steht ab sofort auch eine 2-Kanal-Variante des Controller IFC2411 zur Verfügung. Der IFC2412 verfügt über 2 Kanäle mit einer einstellbaren Messrate von 8 kHz und einer Submikrometer-Auflösung von bis zu 2 nm. Die preiswerten und kompakten Controller eröffnen weitere Anwendungsfelder in den Branchen Halbleiter, Batterie und Maschinenbau. Somit sind ab jetzt auch zweiseitige Dickenmessungen mit einem Controller durchführbar.

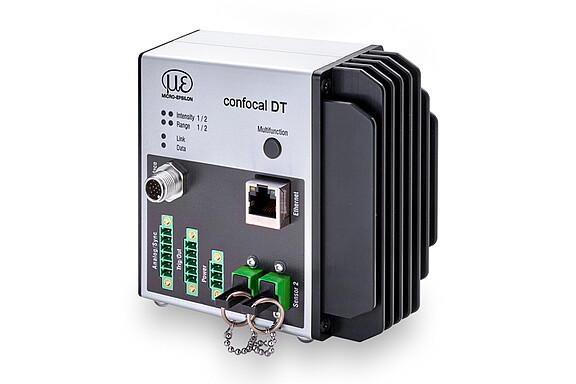

2-Kanal-Controller confocalDT IFC2412
logo

Kleinster Controller weltweit

Dank der äußerst kleinen und weltweit einzigartigen Bauform können die Controller problemlos in bestehende Anlagen und Systeme integriert werden. Die Gehäuse sind gegenüber vergleichbaren Controllern um bis zu 300 % kleiner und mit 335 g bei der 1-Kanal-Variante und 670 g bei der 2-Kanal-Variante extrem leicht. Sie lassen sich schnell an einer Hutschiene montieren und passen selbst in kleinste Schaltschränke.

Konfiguration von Controller über Webinterface

Einfache Bedienung über Webinterface

Die gesamte Konfiguration des Controllers und der Sensoren wird ohne zusätzliche Software über ein einfach zu bedienendes Webinterface durchgeführt. Das Webinterface wird über eine Ethernet-Verbindung aufgerufen, worüber alle Einstellungen vorgenommen werden. Für die Dickenmessung ist eine Materialdatenbank hinterlegt, die beliebig erweitert werden kann.

Schnittstellen- und Verrechnungseinheiten

IF2008/ETH
IF2008/PCIE
IF2001/USB

Anwendungsbeispiele

Anwendung IFD2411 bei Messung von Koordinaten
Anwendung im Schaltschrank und bei 3D-Druckern

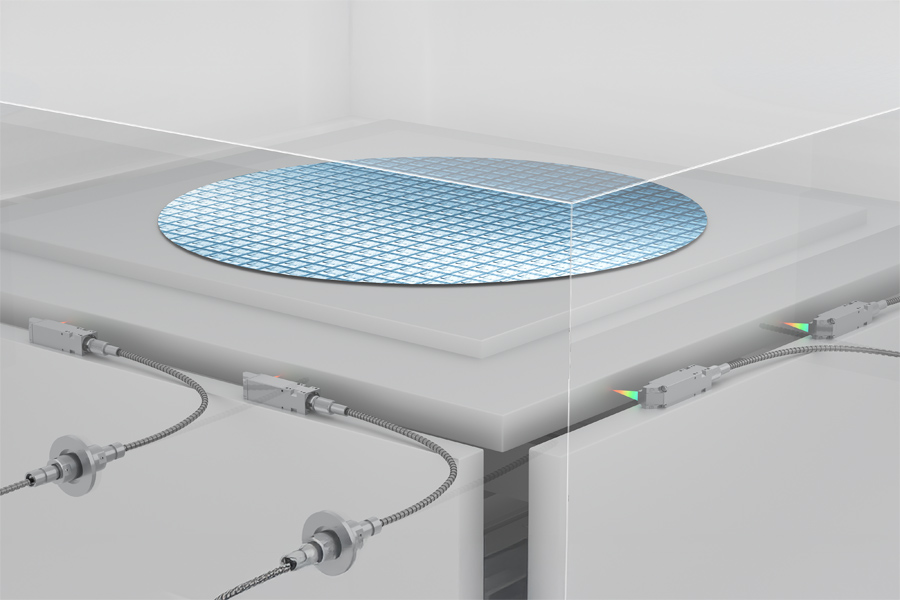

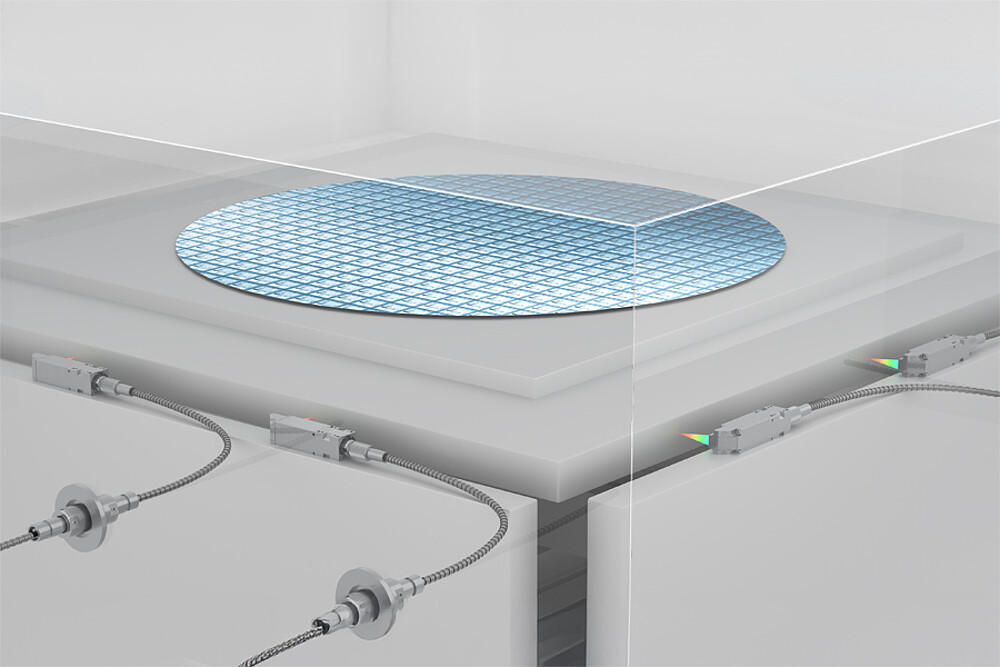

Anwendung Waferpositionierung Vakuum IFC2412/2417
