Präzise Endoskope: Zuverlässige Inspektion von Blockheizkraftwerken
Großmotoren in Blockheizkraftwerken werden regelmäßig zu Wartungszwecken oder bei auftretenden Störungen inspiziert. Um Kosten für teure Maschinenstillstände einzusparen, kommen moderne Video-Endoskope von Micro-Epsilon zum Einsatz. Sie ermöglichen zuverlässige und genaue Untersuchungen des gesamten Motorraums. Die Bilder werden über das hochaufgelöste Display der mobilen Einheit übertragen.
Die Endoskope erkennen Laufflächenspuren, feine Kratzer oder Risse. Je nach Anwendung und Aufbau ist sowohl der Einsatz flexibler als auch starrer Video-Endoskope für diese und ähnliche Anwendungen möglich.
Welche Vorteile bringt der Einsatz eines flexiblen Video-Endoskops von Micro-Epsilon im Großmotor eines Blockheizkraftwerkes?

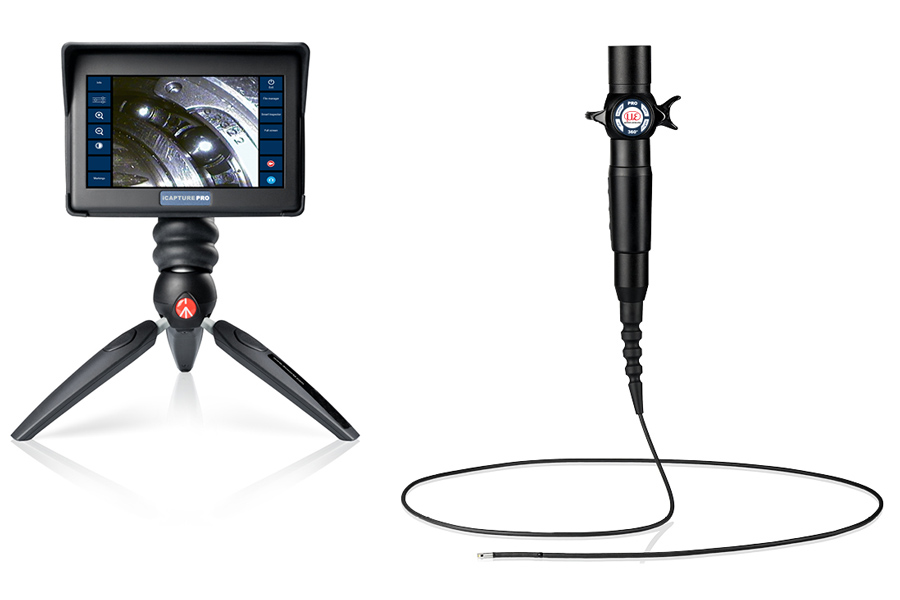

Das flexible Videoendoskop-System iLED PRO arbeitet mit einer iCapture PRO 7“-Dokumentationseinheit. Diese ist per Touch Screen bedienbar. Dieses Endoskop bietet beste Bildqualität bei einem attraktiven Preis-Leistungs-Verhältnis. Das modulare System besteht aus einem handlichen Videoendoskop mit hochauflösendem CCD-Kamera-Chip am distalen Ende. Dies wird mit einer Hochleistungs-LED mit Feinjustierungsmöglichkeit kombiniert. Die Videosonden mit einem Durchmesser von 4 mm, 6 mm oder 8 mm verfügen über eine 4-fach-Abwinklung und ermöglichen dadurch die 360°-Sicht für eine zielführende Inspektion. Mit dem modularen Videoendoskop-System iLED PRO stehen zudem zahlreiche Funktionen und Kombinationsmöglichkeiten zur Verfügung, die eine ganzheitliche Inspektion der Anlage ermöglichen.
Die Videosonde kann bequem und präzise mit einer Hand durch die Zündkerzenbohrungen des Motors geführt werden. Gleichzeitig lässt sich mit der anderen Hand die 360°-Abwinklung intuitiv steuern. Parallel ermöglicht die genaue Positionierung über den hochauflösenden 7“-Touch-Screen-Monitor die Inspektion schwer zugänglicher Areale. Der Monitor iCapture PRO wird mit einem vielfach verstellbaren Dreifuß mit schwenkbarem Kopf ausgeliefert. Dies ermöglicht auch in schwierigen Umgebungen eine exakte Positionierung. Die Sonde lässt sich um 180° abwinkeln und ermöglicht neben der Überwachung der Kolbenböden die Sicht auf die Ventile. Durch optional erhältliche Wechselobjektive ist jeder Blickwinkel erreichbar.

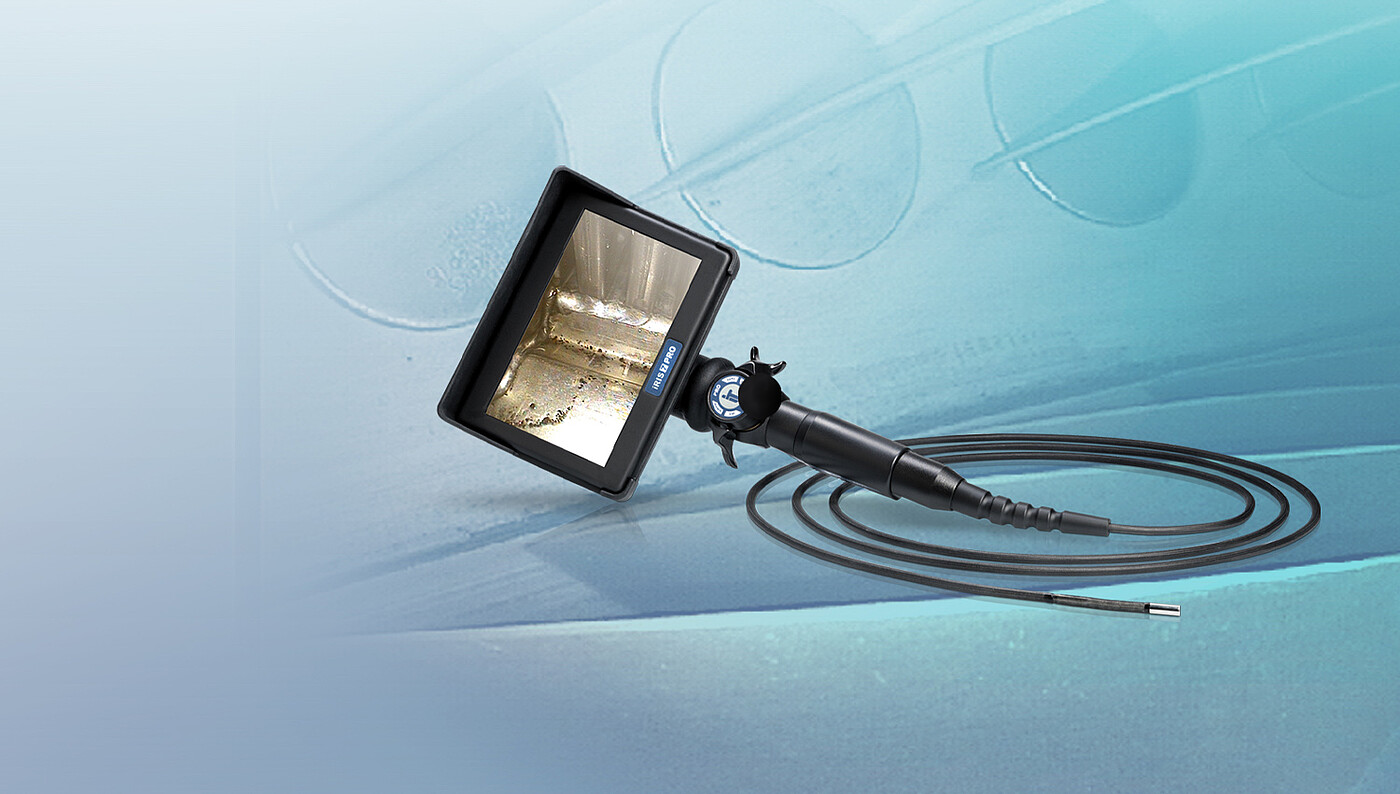

Vorteile auf einen Blick
- Kompakte Bauweise
- Exakte Positionierung über den hochauflösenden Monitor
- Umfangreiche Dokumentationsmöglichkeit
- Baukastensystem für vielfältige Applikationsanforderungen
Welche Vorteile bringt der Einsatz eines starren Endoskops von Micro-Epsilon im Großmotor eines Blockheizkraftwerkes?

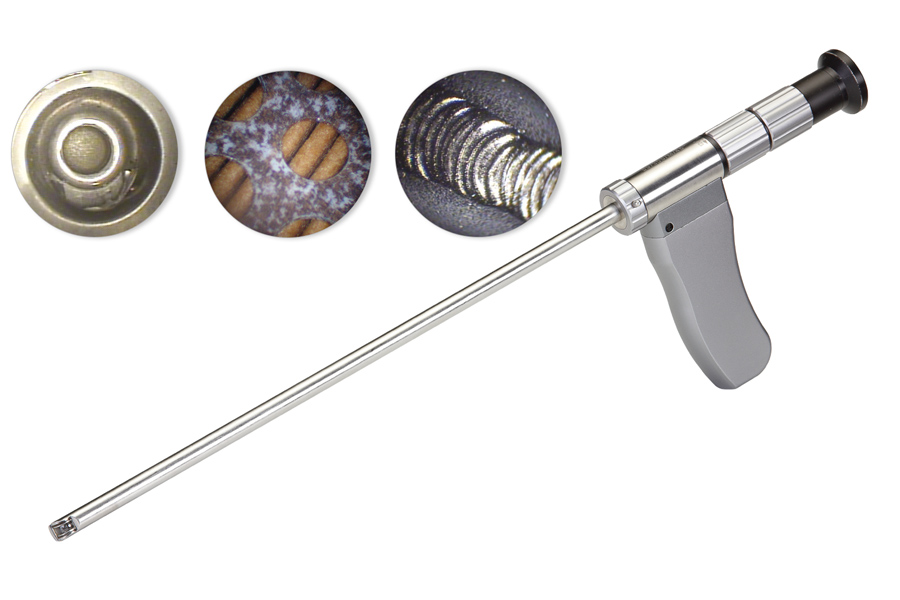

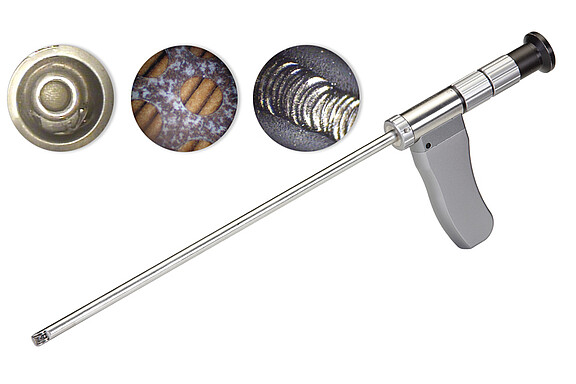

Starre Endoskope mit Schwenkprisma werden unter anderem zur Prüfung von Bohrungen und Hohlräumen eingesetzt. Sie spielen ihre Vorteile in größeren, direkt zugänglichen Hohlräumen aus. Die Micro-Epsilon Endoskope arbeiten hier mit Optiken höchster Qualität und Vergütung. Sie bieten dank spezieller Linsensysteme eine herausragende Tiefenschärfe für brillante Bilder mit guter Beleuchtung und klarer Darstellung kleinster Details. Die Endoskopsonde lässt sich zudem in Temperaturbereichen bis 100 °C einsetzen.
Der Öffnungswinkel eines Endoskops bestimmt die sichtbare Größe des Bildausschnitts. Das Micro-Epsilon Endoskop mit Schwenkprisma besitzt einen Öffnungswinkel von -7° bis +133° welcher sich stufenlos einstellen lässt.
Je nach Bedarf können eine mobile Hochleistungs-LED oder eine Lichtquelle für den Arbeitsplatz eingesetzt werden. Das Ergebnis ist mit bloßem Auge erkennbar.

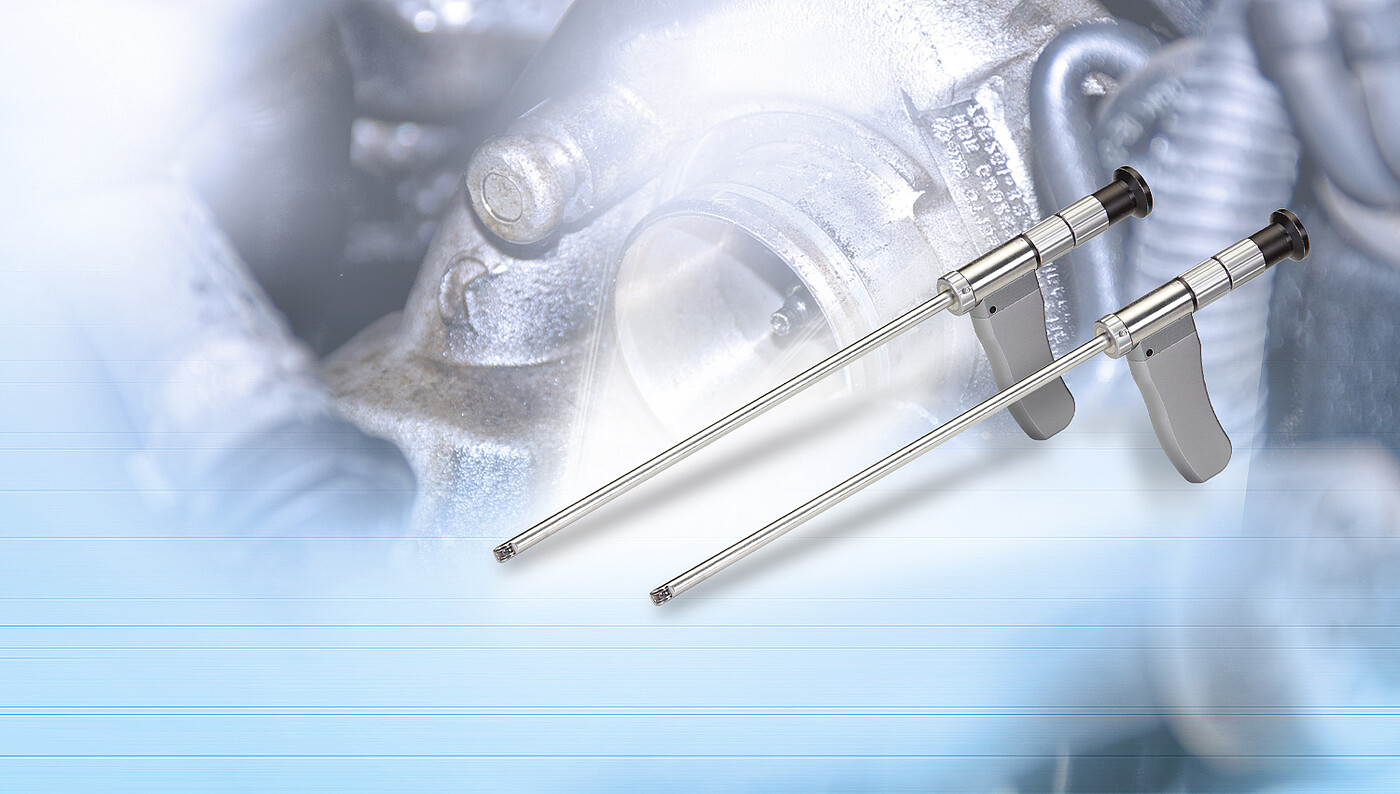

Vorteile auf einen Blick
- Hohe Auflösung und Helligkeit
- Hervorragende Darstellung kleinster Details
- Temperaturbeständigkeit der Sonde bis 100 °C
- Schwenkprisma stufenlos von -7 bis 133 Grad einstellbar
