surfaceCONTROL 3D 3500

Die neue Generation der hochpräzisen Inline 3D-Messung

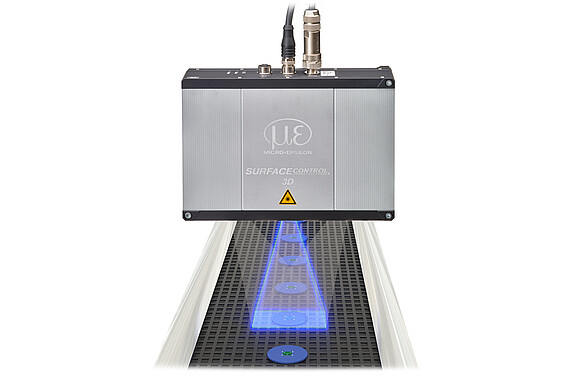

Der hochpräzise 3D-Snapshot-Sensor surfaceCONTROL 3D 3500 wird für die automatisierte optische Inspektion von Geometrie, Form und Oberflächen auf diffus reflektierenden Oberflächen eingesetzt. Der surfaceCONTROL 3D 3500 zeichnet sich durch seine kompakte Bauform sowie der hohen Messgenauigkeit bei gleichzeitig hoher Geschwindigkeit in der Datenverarbeitung aus. Mit einer z-Wiederholpräzision von bis 0,25 µm setzt der Sensor neue Maßstäbe in der hochgenauen Inline-3D-Messtechnik. Damit werden kleinste Ebenheitsabweichungen und Höhenunterschiede zuverlässig erkannt. Zwei Modelle decken unterschiedliche Messfelder ab.

logo

Besonderheiten

  1. Mikrometergenaue Snapshots bei gleichzeitig großen Messfeldern
  2. Schnelle 3D-Messung ab 0,2 s Aufnahmezeit
  3. Höchste Präzision bis zu < 0,25 μm
  4. Digitale Schnittstellen (integriert): GigE Vision/GenICam
  5. Schmale und kompakte Sensorbauform
  6. Bis zu 2,2 Mio. 3D-Punkte / Sekunde
  7. Digitale Schnittstellen (über 2D/3D Gateway): PROFINET / EtherCAT / EtherNet/IP *
  8. Digitale in-/Ausgänge: 4 parametrierbare Digital-I/Os (für externen Trigger, Steuerung des Sensors, Ausgabe Sensorzustände)
[{"activity":"DE_ME_V3D","address":"K\u00f6nigbacher Str.15\r\n94496 Ortenburg, Germany","central":true,"comment":"","companyName":"Micro-Epsilon","countries":"54","deZip":"01,02,03,04,05,06,07,08,09,10,11,12,13,14,15,16,17,18,19,39,95,98,99","email":"thomas.reitberger@micro-epsilon.de","emailCc":"","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1853},"internalNote":"","lName":"","map":null,"mobile":"","name":"Thomas Reitberger","phone1":"+49 8542 \/ 168 - 652","phone2":"","pid":358,"products":"","regional":false,"showMail":false,"sorting":8721,"type":null,"uid":185,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-3D_Ost","address":"Lessingstr. 14\r\n01465 Langebr\u00fcck","central":false,"comment":"B\u00fcro Ost 2 3D","companyName":"Micro-Epsilon","countries":"54","deZip":"01,02,03,04,05,06,07,08,09,10,11,12,13,14,15,16,17,18,19,39,95,98,99","email":"thomas.ruemmler@micro-epsilon.de","emailCc":"andrea.huber@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 35201 \/ 729 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1660},"internalNote":"","lName":"","map":null,"mobile":"","name":"Thomas R\u00fcmmler","phone1":"+49 35201 \/ 729-301","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":9332,"type":null,"uid":79,"usStates":"","website":"","worldwide":false},{"activity":"DE_ME_V3D","address":"K\u00f6nigbacher Str.15\r\n94496 Ortenburg, Germany","central":false,"comment":"","companyName":"Micro-Epsilon","countries":"54","deZip":"20,21,22,23,24,25,26,27,28,29,30,31,32,33,34,35,36,37,38,40,41,42,43,44,45,46,47,48,49,50,51,52,53,54,55,56,57,58,59,60,61,62,63,64,65,66,67,68,69,70,71,72,73,74,75,76,77,78,79,86,87,88,89,97","email":"thomas.penski@micro-epsilon.de","emailCc":"","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1855},"internalNote":"","lName":"","map":null,"mobile":"","name":"Thomas Penski","phone1":"+49 8542 \/ 168 - 492","phone2":"","pid":358,"products":"","regional":false,"showMail":false,"sorting":9235,"type":null,"uid":184,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-3D_Nord-West","address":"K\u00f6nigbacher Str. 15\r\n94496 Ortenburg","central":false,"comment":"B\u00fcro Nord-West 3D","companyName":"Micro-Epsilon","countries":"54","deZip":"20,21,22,23,24,25,26,27,28,29,30,31,32,33,34,37,38,40,41,42,44,45,46,47,48,49,58,59","email":"jan-thorben.willenbrink@micro-epsilon.de","emailCc":"3D@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 718","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1662},"internalNote":"","lName":"","map":null,"mobile":"","name":"Jan-Thorben Willenbrink","phone1":"+49 8542 \/ 168 - 718","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":9333,"type":null,"uid":78,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-3D_Sued-West","address":"Manfred-W\u00f6rner-Str. 101\r\n73037 G\u00f6ppingen\r\nGermany","central":false,"comment":"B\u00fcro S\u00fcd-West 3D","companyName":"Micro-Epsilon","countries":"54","deZip":"35,36,50,51,52,53,54,55,56,57,60,61,63,64,65,66,67,68,69,70,71,72,73,74,75,76,77,78,79,86,87,88,89,97","email":"jens.hoeppner@micro-epsilon.de","emailCc":"3D@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 670","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1659},"internalNote":"","lName":"","map":null,"mobile":"","name":"Jens H\u00f6ppner","phone1":"+49 8542 \/ 168 - 670","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":9331,"type":null,"uid":80,"usStates":"","website":"","worldwide":false},{"activity":"DE_ME_V3D","address":"K\u00f6nigbacher Str.15\r\n94496 Ortenburg, Germany","central":true,"comment":"","companyName":"Micro-Epsilon","countries":"13,54","deZip":"80,81,82,83,84,85,90,91,92,93,94,96","email":"viktor.kirchgessner@micro-epsilon.de","emailCc":"","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1850},"internalNote":"\u003Cp\u003E\u003Cstrong\u003EAT,DE\u003C\/strong\u003E,EE,IS,LT,LV\u003C\/p\u003E","lName":"","map":null,"mobile":"","name":"Viktor Kirchgessner","phone1":"+49 8542 \/ 168 - 478","phone2":"","pid":358,"products":"","regional":false,"showMail":false,"sorting":8713,"type":null,"uid":188,"usStates":"","website":"","worldwide":false},{"activity":"DE_ME_V3D","address":"K\u00f6nigbacher Str.15\r\n94496 Ortenburg, Germany","central":false,"comment":"","companyName":"Micro-Epsilon","countries":"54","deZip":"80,81,82,83,84,85,90,91,92,93,94,96","email":"tobias.wimmer@micro-epsilon.de","emailCc":"","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":53102},"internalNote":"\u003Cp\u003EAT,DE,EE,IS,LT,LV\u003C\/p\u003E","lName":"","map":null,"mobile":"","name":"Tobias Wimmer","phone1":"+49 8542 \/ 168 - 454","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":8978,"type":null,"uid":212,"usStates":"","website":"","worldwide":false}]
Kontakt
Micro-Epsilon Messtechnik 3D-Zentrale
Zum Kontaktformular

Finden Sie Ihren Ansprechpartner

Ihre Anfrage zu: {product}
* Pflichtangaben
Wir behandeln Ihre Daten vertraulich. Bitte lesen Sie dazu unsere Datenschutzerklärung.

* Auswertungen von 3DInspect können über diese Feldbusse an eine SPS übertragen werden. Sensoreinstellungen können über 3DInspect mittels Parametersatzmapping durch eine Steuerung geladen werden

3D-Messung der neuen Generation

Neben der schnellen Datenausgabe über Gigabit Ethernet bietet der Sensor eine zusätzliche digitale I/O-Schnittstelle. Durch die Nutzung des 2D/3D Gateway II stehen EtherNet/IP, PROFINET sowie EtherCAT zur Verfügung. Über die leistungsstarken Softwaretools können eine präzise 3D-Messung sowie eine Oberflächeninspektion durchgeführt werden. Die GigE Vision-Kompatibilität erlaubt zudem die problemlose Einbindung in Bildverarbeitungssoftware von Drittanbietern. Ein umfangreiches SDK zur kundenseitigen Softwareintegration rundet das Softwarepaket ab.

Anwendungsbeispiele:

  • 3D-Prüfung der Geometrie und Formerfassung
  • Form-, Lage- und Oberflächenprüfung
  • Defekterkennung
  • Automatische optische Inspektion
  • 3D-Texterkennung und Detektion feinster Strukturen
  • Prüfung elektronischer Komponenten

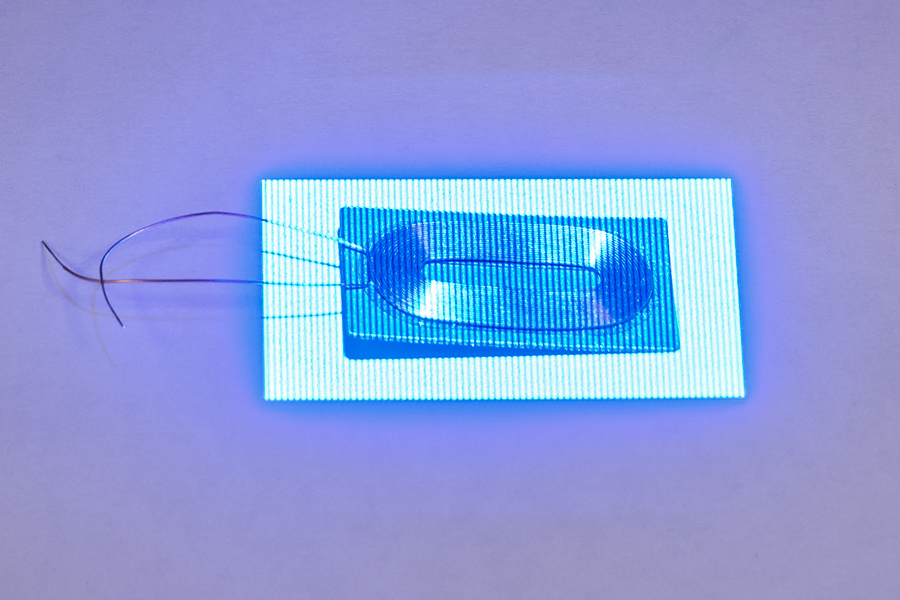

Hochpräziser 3D-Sensor für kleinste Messobjekte

Mit dem kleinen Messbereich von 30 x 18,5 mm erfasst der surfaceCONTROL 35x0-30 selbst feinste 3D- und Oberflächenstrukturen äußerst präzise und zuverlässig. Die hohe Auflösung in z sowie die genaue Wiederholpräzision machen den 3D-Sensor zum präzisesten auf dem Markt der 3D-Snapshot-Sensoren. Zusätzlich werden die Messobjekte bei einem Arbeitsabstand von 130 mm detektiert . Die hohe XY-Auflösung ab 8 µm erlaubt eine noch genauere Erfassung kleinster Details.

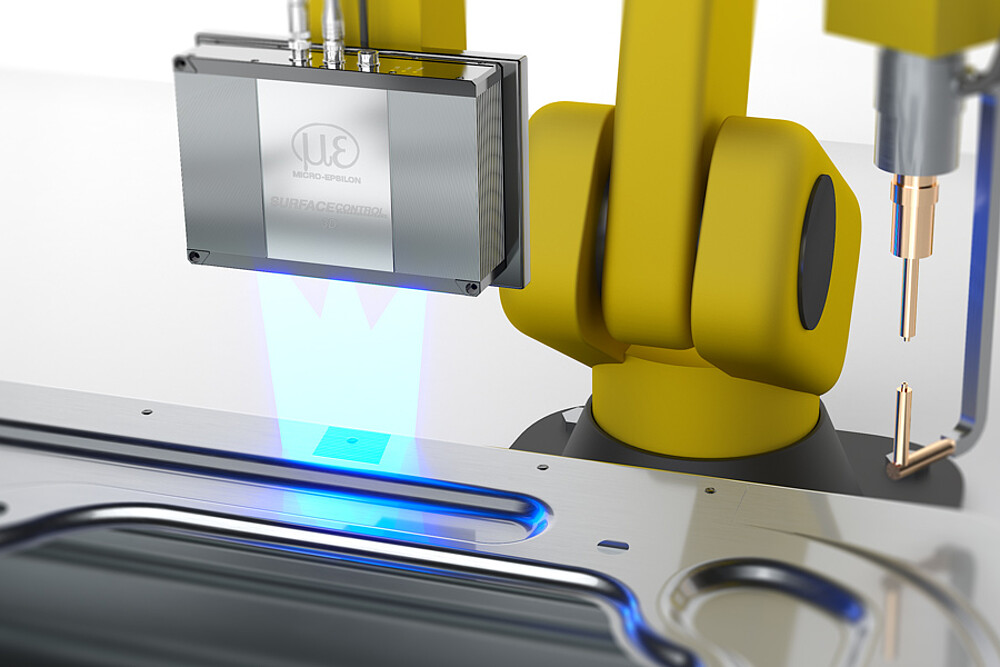

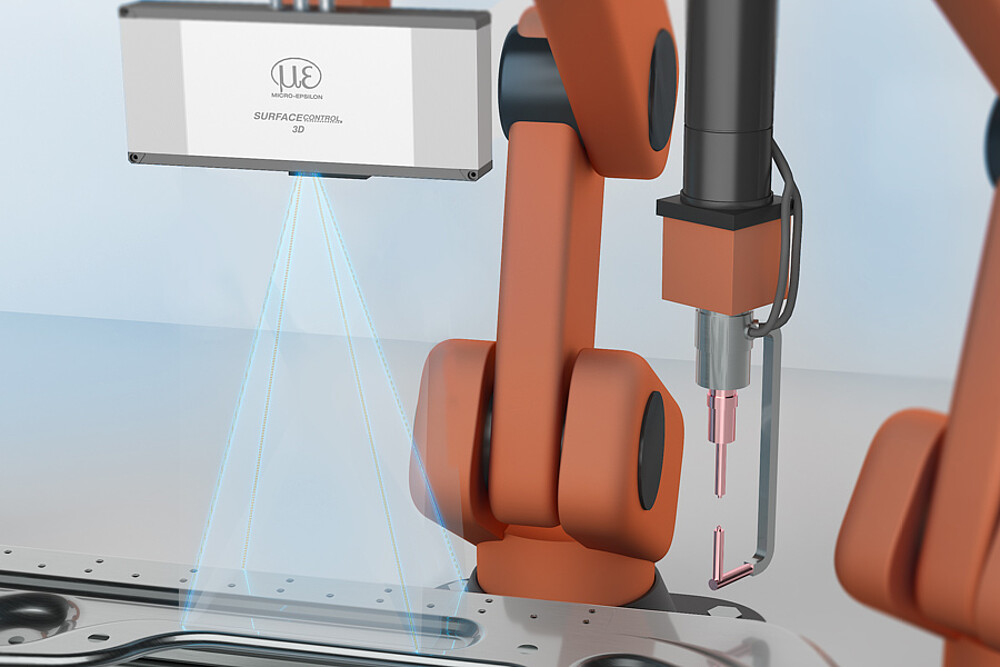

240 mm größerer Messbereich bei ausgezeichneter Präzision in Z

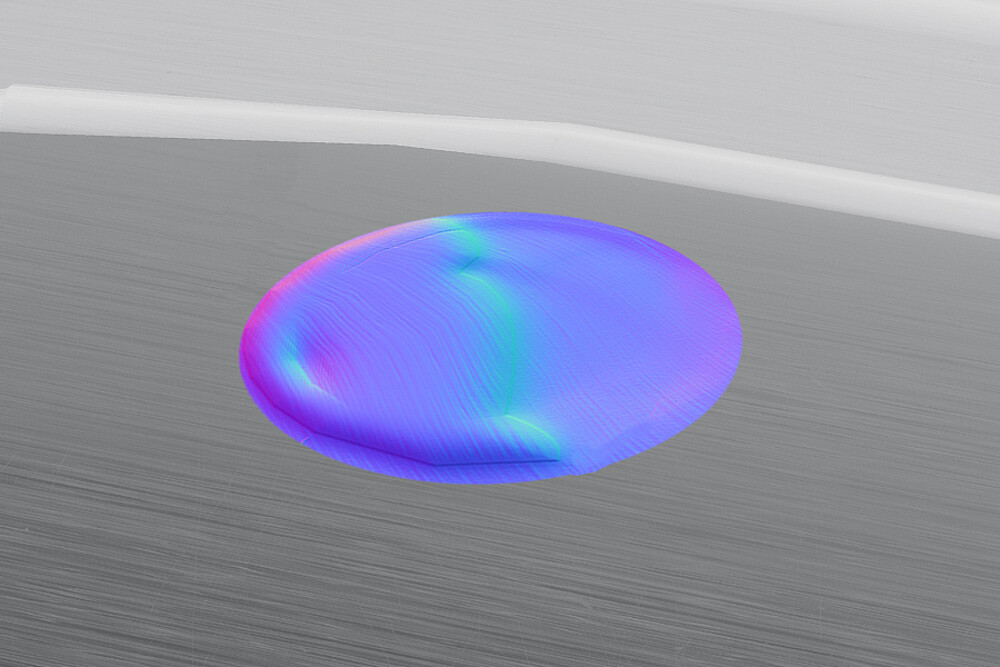

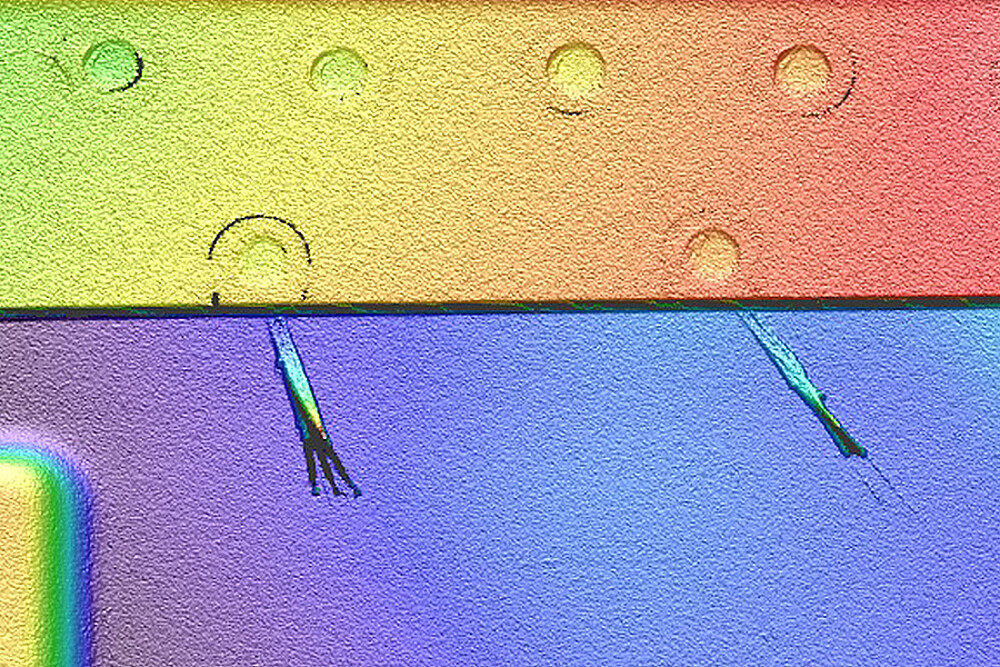

Mit dem Messbereich von bis zu 245 x 180 mm erfasst der surfaceCONTROL 35x0-240 bei größeren Targets Strukturen und Details mit großer Präzision. Aufgrund des hohen z-Messbereichs von 240 mm eignen sich die Sensoren ausgezeichnet für Anwendungen mit großen Messvolumen. Die hohe Auflösung in z von 4 µm im Zusammenspiel mit dem größeren Messbereich ermöglicht maximale Präzision für vielfältige Anwendungen, z.B. zur Prüfung von Bipolarplatten für Brennstoffzellen.

3DInspect: Software zur Lösung von 3D-Messaufgaben und Inspektionsaufgaben

Die Software 3DInspect ist ein leistungsstarkes Tool zur Sensorparametrierung sowie zur Lösung industrieller Messaufgaben. Die Software überträgt die Messdaten vom Sensor über Ethernet und stellt diese dreidimensional dar. Diese 3D-Daten werden auf dem PC mit 3DInspect Messprogrammen weiterverarbeitet, ausgewertet, beurteilt, und bei Bedarf protokolliert über Ethernet an eine Steuereinheit übermittelt. Die 3D-Daten können bei Bedarf mit der Software gespeichert werden. Darüber hinaus kann der Sensor über die Software konfiguriert und parametriert werden. Zur Anbindung an eine Automatisierungsschnittstelle wird die Funktionserweiterung 3DInspect Automation mit Verwendung der SC3510 Sensoren freigeschaltet, die auch eine umfassende Datenprotokollierung beinhaltet.
