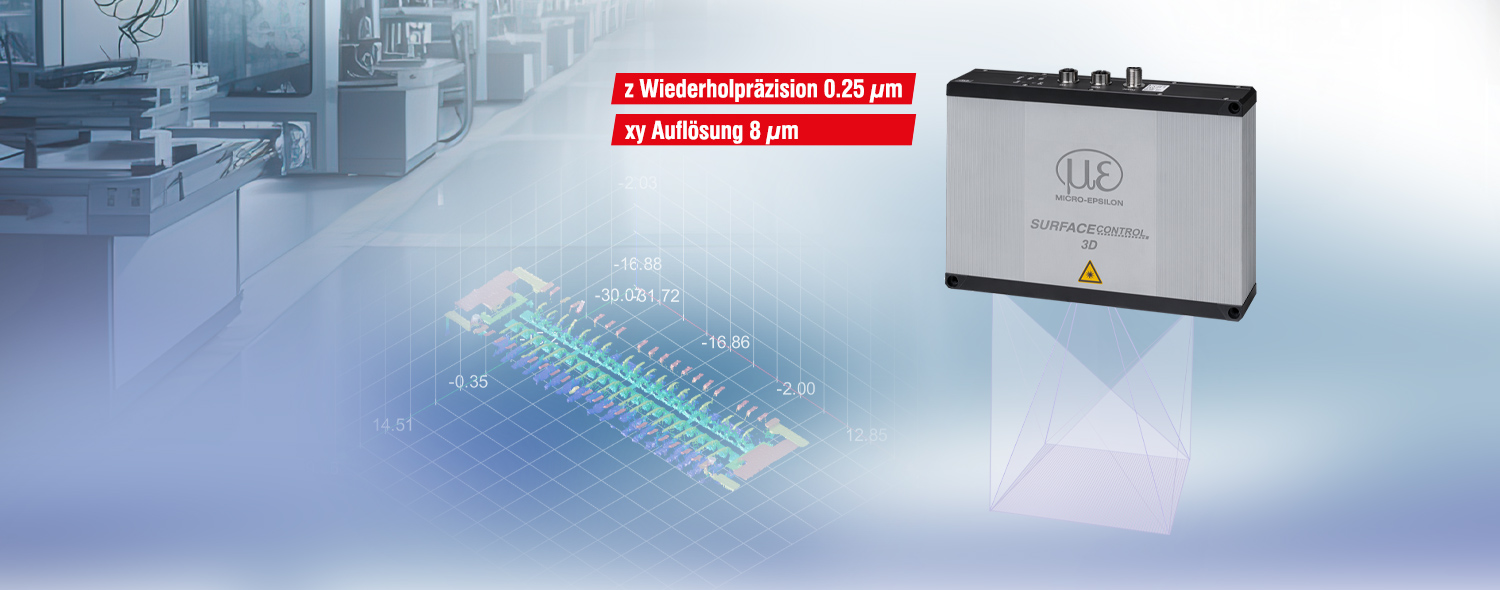

surfaceCONTROL - 3D-Snapshot-Sensor


100 % Inlineprüfung im Takt der Fertigung

Hochpräzise und auch für kleinste Details!

Schnelle 3D-Messung in hoher Auflösung - für präzise Ergebnisse ohne Zeitverlust

3D-Snapshot-Sensoren für Geometrie-, Form- und Oberflächenprüfung

Nahe zu jede Oberfläche: surfaceCONTROL 3D-Snapshot-Sensoren erfassen matte, diffus reflektierende Oberflächen flächig, berührungslos und mit hoher Präzision. Aus einer einzigen Aufnahme entstehen kalibrierte, hochauflösende 3D-Daten, die für geometrische Messungen, Oberflächenprüfungen und die industrielle Qualitätskontrolle eingesetzt werden.

Schnelle Messungen: Durch kurze Aufnahme- und Verarbeitungszeiten sowie eine hohe Z-Präzision eignen sich die Sensoren ideal für anspruchsvolle Mess- und Prüfaufgaben in der Linie, an der Linie oder am Roboter.

Kompatibel und SMART: Je nach Messobjektgröße, Auflösungsanforderung und Integrationskonzept stehen unterschiedliche Modelle zur Verfügung – vom kompakten 3D-Snapshot-Sensor bis zur smarten All-in-One-Lösung mit integrierter Auswertung und direkter Messwertausgabe.

Kontaktieren Sie uns
Download: Kataloge, Anleitungen, Software

Modellübersicht

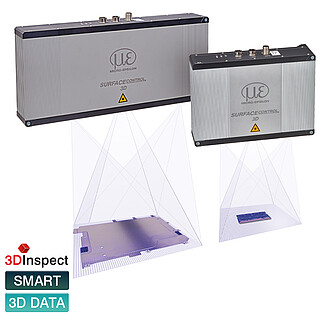

3D-Snapshot-Sensor surfaceCONTROL 3D 3560
surfaceCONTROL 3D 3560

Vollintegrierter 3D-Sensor für max. Geschwindigkeit & Präzision

Messbereich: 29.5 - 245 mm
Wiederholpräzision: 0.25 µm
Aufnahmezeit: ab 0.2 s

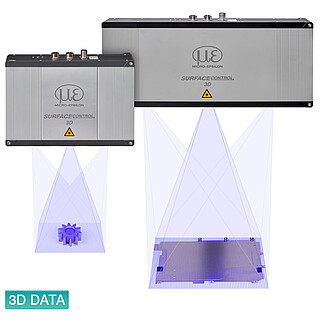

3D-Snapshot-Sensor surfaceCONTROL 3D 3200 / 3500
surfaceCONTROL 3D 3200/3500

3D-Sensoren für flexible Integration mit exzellentem Preis-Leistungs-Verhältnis

Messbereich: 29.5 - 245 mm
Wiederholpräzision: 0.25 µm
Aufnahmezeit: ab 0.2 s

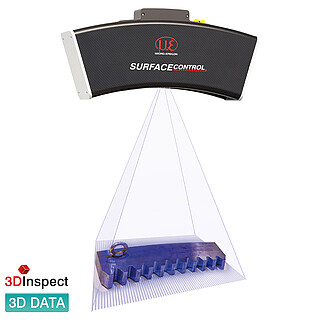

3D-Snapshot-Sensor surfaceCONTROL 3D 2600
surfaceCONTROL 3D 2600

3D-Sensoren für große Messfelder

Messbereich: 260 - 650 mm
Wiederholpräzision: 0.5 µm
Aufnahmezeit: ab 0.25 s
logo

Besonderheiten

  1. Flächige 3D-Erfassung mit nur einer Aufnahme
  2. Kontaktlose Messung für Inline-, Atline- und Roboteranwendungen
  3. Kurze Aufnahmezeiten für schnelle Prüfprozesse
  4. Hohe Z-Präzision zur Erkennung kleinster Höhenunterschiede
  5. Hohe laterale Auflösung für feine Strukturen und Details
  6. Kalibrierte 3D-Punktewolken für präzise Auswertungen
  7. Einfache Integration über GigE Vision, GenICam und 3D-SDK
  8. SMART-Auswertung mit 3DInspect bei ausgewählten Modellen
  9. Kein Laserschutz erforderlich durch Blue-LED-Technologie
[{"activity":"DE_ME_V3D","address":"K\u00f6nigbacher Str.15\r\n94496 Ortenburg, Germany","central":true,"comment":"","companyName":"Micro-Epsilon","countries":"54","deZip":"35,36,50,51,52,53,54,55,56,57,60,61,62,63,64,65,66,67,68,69,70,71,72,73,74,75,76,77,78,79,86,87,88,89,97","email":"thomas.penski@micro-epsilon.de","emailCc":"","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1855},"internalNote":"","lName":"","map":null,"mobile":"","name":"Thomas Penski","phone1":"+49 8542 \/ 168 - 492","phone2":"","pid":358,"products":"","regional":false,"showMail":false,"sorting":11795,"type":null,"uid":184,"usStates":"","website":"","worldwide":false},{"activity":"DE_ME_V3D","address":"K\u00f6nigbacher Str.15\r\n94496 Ortenburg, Germany","central":true,"comment":"","companyName":"Micro-Epsilon","countries":"13,54","deZip":"80,81,82,83,84,85,90,91,92,93,94,96","email":"viktor.kirchgessner@micro-epsilon.de","emailCc":"","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1850},"internalNote":"\u003Cp\u003E\u003Cstrong\u003EAT,DE\u003C\/strong\u003E,EE,IS,LT,LV\u003C\/p\u003E","lName":"","map":null,"mobile":"","name":"Viktor Kirchgessner","phone1":"+49 8542 \/ 168 - 478","phone2":"","pid":358,"products":"","regional":false,"showMail":false,"sorting":11273,"type":null,"uid":188,"usStates":"","website":"","worldwide":false},{"activity":"DE_ME_V3D","address":"K\u00f6nigbacher Str. 15\r\n94496 Ortenburg, Germany","central":true,"comment":"","companyName":"Micro-Epsilon","countries":"54,41","deZip":"20,21,22,23,24,25,26,27,28,29,30,31,32,33,34,37,38,40,41,42,43,44,45,46,47,48,49,58,59","email":"dominik.erbersdobler@micro-epsilon.de","emailCc":"","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":101765},"internalNote":"","lName":"","map":null,"mobile":"","name":"Dominik Erbersdobler","phone1":"+49 8542 \/ 168 - 567","phone2":"","pid":358,"products":0,"regional":false,"showMail":false,"sorting":13975,"type":null,"uid":327,"usStates":"","website":"","worldwide":false},{"activity":"DE_ME_V3D","address":"K\u00f6nigbacher Str.15\r\n94496 Ortenburg, Germany","central":true,"comment":"","companyName":"Micro-Epsilon","countries":"54","deZip":"01,02,03,04,06,07,08,09,10,11,12,13,14,15,16,17,18,19,39,95,98,99","email":"christoph.rothe@micro-epsilon.de","emailCc":"","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":101766},"internalNote":"","lName":"","map":null,"mobile":"","name":"Christoph Rothe","phone1":"+49 8542 \/ 168 - 256","phone2":"","pid":358,"products":"","regional":false,"showMail":false,"sorting":13975,"type":null,"uid":328,"usStates":"","website":"","worldwide":false},{"activity":"DE_ME_V3D","address":"K\u00f6nigbacher Str.15\r\n94496 Ortenburg, Germany","central":false,"comment":"","companyName":"Micro-Epsilon","countries":"13","deZip":"80,81,82,83,84,85,90,91,92,93,94,96","email":"tobias.wimmer@micro-epsilon.de","emailCc":"","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":53213},"internalNote":"\u003Cp\u003EAT,DE,EE,IS,LT,LV\u003C\/p\u003E","lName":"","map":null,"mobile":"","name":"Tobias Wimmer","phone1":"+49 8542 \/ 168 - 454","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":11538,"type":null,"uid":214,"usStates":"","website":"","worldwide":true},{"activity":"DE_ME_V3D","address":"Wernerstr. 17\r\n70736 Fellbach","central":false,"comment":"B\u00fcro S\u00fcd-West 3D","companyName":"Micro-Epsilon","countries":"54","deZip":"35,36,50,51,52,53,54,55,56,57,60,61,62,63,64,65,66,67,68,69,70,71,72,73,74,75,76,77,78,79,86,87,88,89,97","email":"thomas.drexler@micro-epsilon.de","emailCc":"3D@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":98437},"internalNote":"\u003Cp\u003E04.08.2026 (JSM): lt. VKi -\u0026gt;\u0026nbsp;NICHT bei scanCONTROL listen, aber bei surface, reflect, 3DInspect, Softwareintegration, IPU und 3D Profile Uni\u003C\/p\u003E","lName":"","map":null,"mobile":"","name":"Thomas Drexler","phone1":"+49 8542 \/ 168 - 804","phone2":"","pid":358,"products":0,"regional":true,"showMail":false,"sorting":13972,"type":null,"uid":324,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-3D_Nord-West","address":"K\u00f6nigbacher Str. 15\r\n94496 Ortenburg","central":false,"comment":"B\u00fcro Nord-West 3D","companyName":"Micro-Epsilon","countries":"54","deZip":"20,21,22,23,24,25,26,27,28,29,30,31,32,33,34,37,38,40,41,42,43,44,45,46,47,48,49,58,59","email":"jan-thorben.willenbrink@micro-epsilon.de","emailCc":"3D@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 718","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1662},"internalNote":"","lName":"","map":null,"mobile":"","name":"Jan-Thorben Willenbrink","phone1":"+49 8542 \/ 168 - 718","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":13429,"type":null,"uid":78,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-3D_Ost","address":"Lessingstr. 14\r\n01465 Langebr\u00fcck","central":false,"comment":"B\u00fcro Ost 2 3D","companyName":"Micro-Epsilon","countries":"54","deZip":"01,02,03,04,06,07,08,09,10,11,12,13,14,15,16,17,18,19,39,95,98,99","email":"thomas.ruemmler@micro-epsilon.de","emailCc":"andrea.huber@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 35201 \/ 729 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1660},"internalNote":"","lName":"","map":null,"mobile":"","name":"Thomas R\u00fcmmler","phone1":"+49 35201 \/ 729-301","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":13428,"type":null,"uid":79,"usStates":"","website":"","worldwide":false}]
Kontakt
Micro-Epsilon Messtechnik 3D-Zentrale
+49 8542 / 168 - 888
Zum Kontaktformular

Finden Sie Ihren Ansprechpartner

Ihre Anfrage zu: {product}
* Pflichtangaben
Wir behandeln Ihre Daten vertraulich. Bitte lesen Sie dazu unsere Datenschutzerklärung.

Berührungslose 3D-Messung

Das Messobjekt wird berührungslos mit strukturiertem Streifenlicht erfasst. Aus den aufgenommenen Bilddaten berechnet der Sensor eine hochauflösende 3D-Punktewolke, die anschließend zur Messung, Prüfung und Analyse weiterverarbeitet werden kann.

Die Auswertung der 3D-Daten kann je nach Systemkonzept über 3DInspect, kundenspezifische Software oder direkt über integrierte Funktionen ausgewählter Modelle erfolgen. Eine integrierte Auswertung mit automatisierter Messwertausgabe ist bei ausgewählten Varianten wie surfaceCONTROL 3D 3560 und surfaceCONTROL 3D 2610 verfügbar.

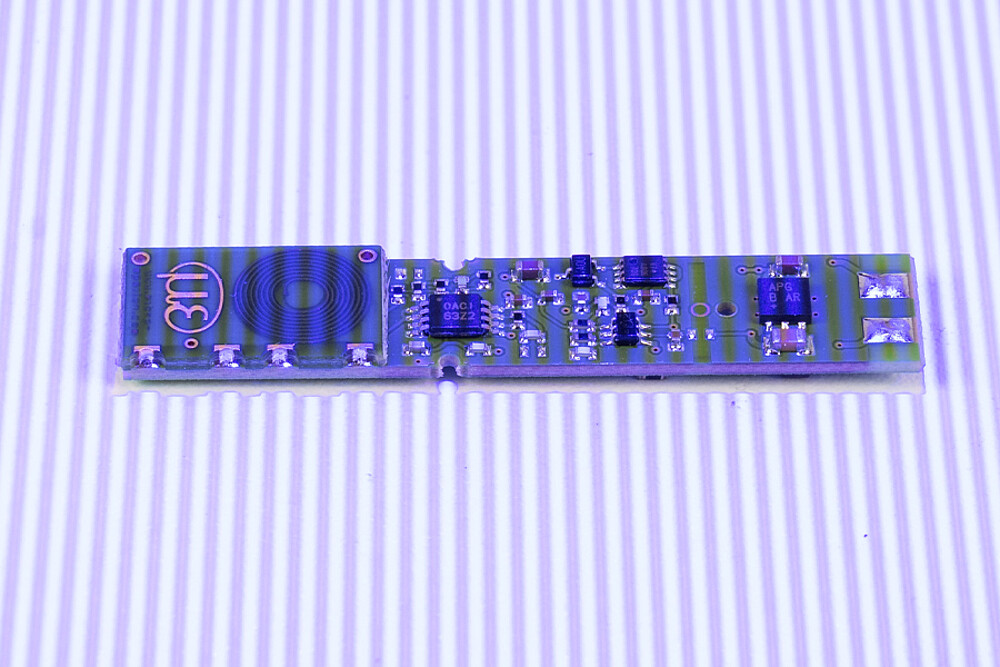

Aufnahme Streifenlicht
Aufnahme mit Streifenlicht

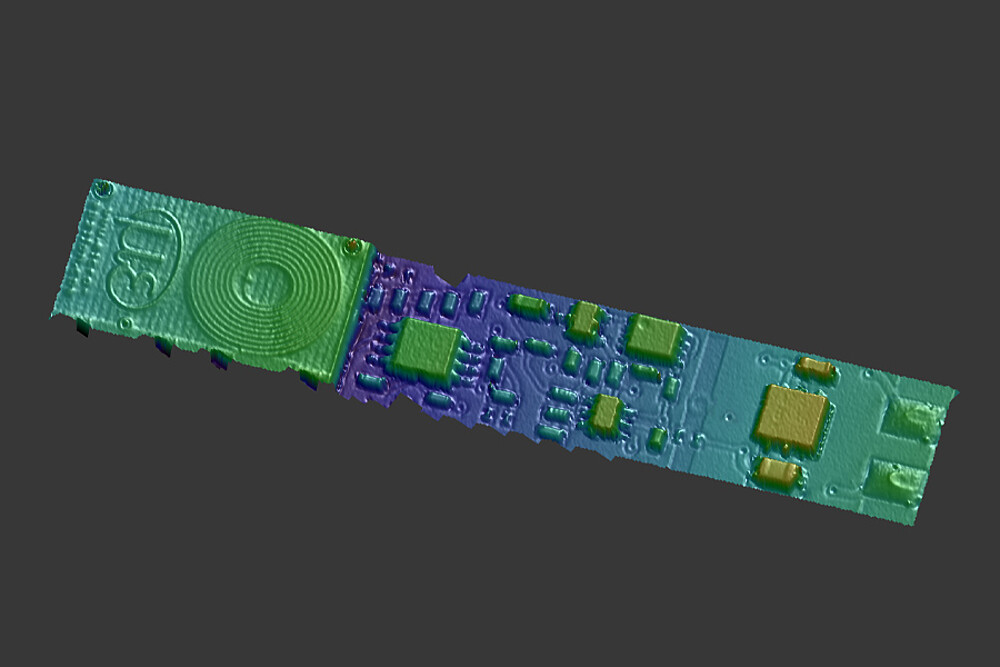

Verarbeitung Punktewolke
Verarbeitung der Punktewolke

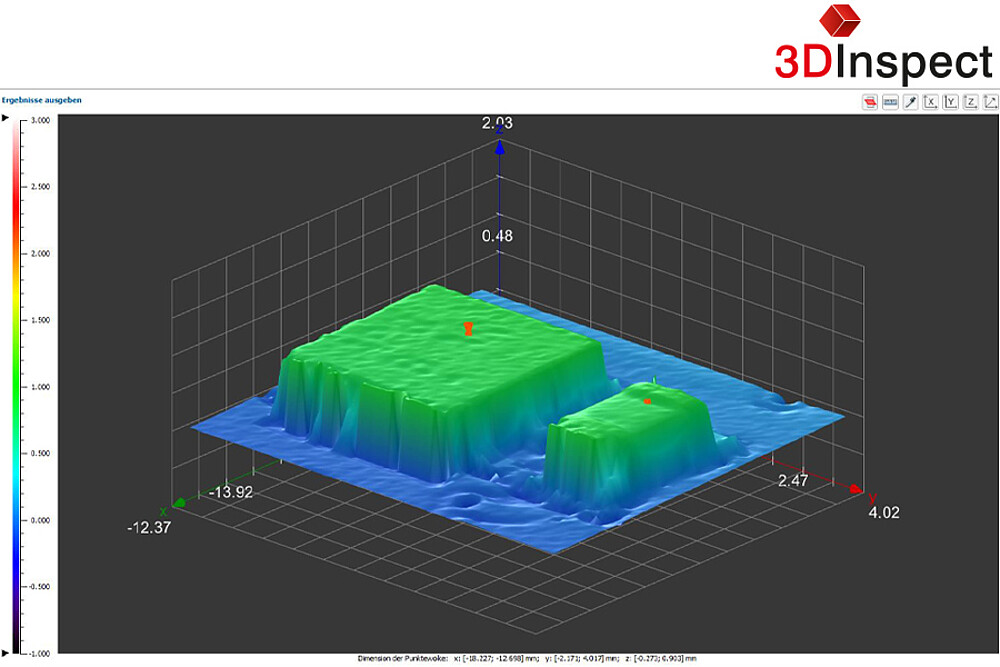

Auwertung mit 3DInspect
Auswertung mit 3DInspect und automatisierte Messwertausgabe

Der passende 3D-Snapshot-Sensor für jede Messaufgabe

Die surfaceCONTROL-Serie bietet unterschiedliche Messfelder, Auflösungen und Integrationsmöglichkeiten. So lässt sich der passende Sensor schnell anhand von Bauteilgröße, geforderter Präzision und gewünschter Auswertung auswählen. Die Messfelder reichen von 29,5 mm x 18,0 mm bis 650 mm x 495 mm.

logo

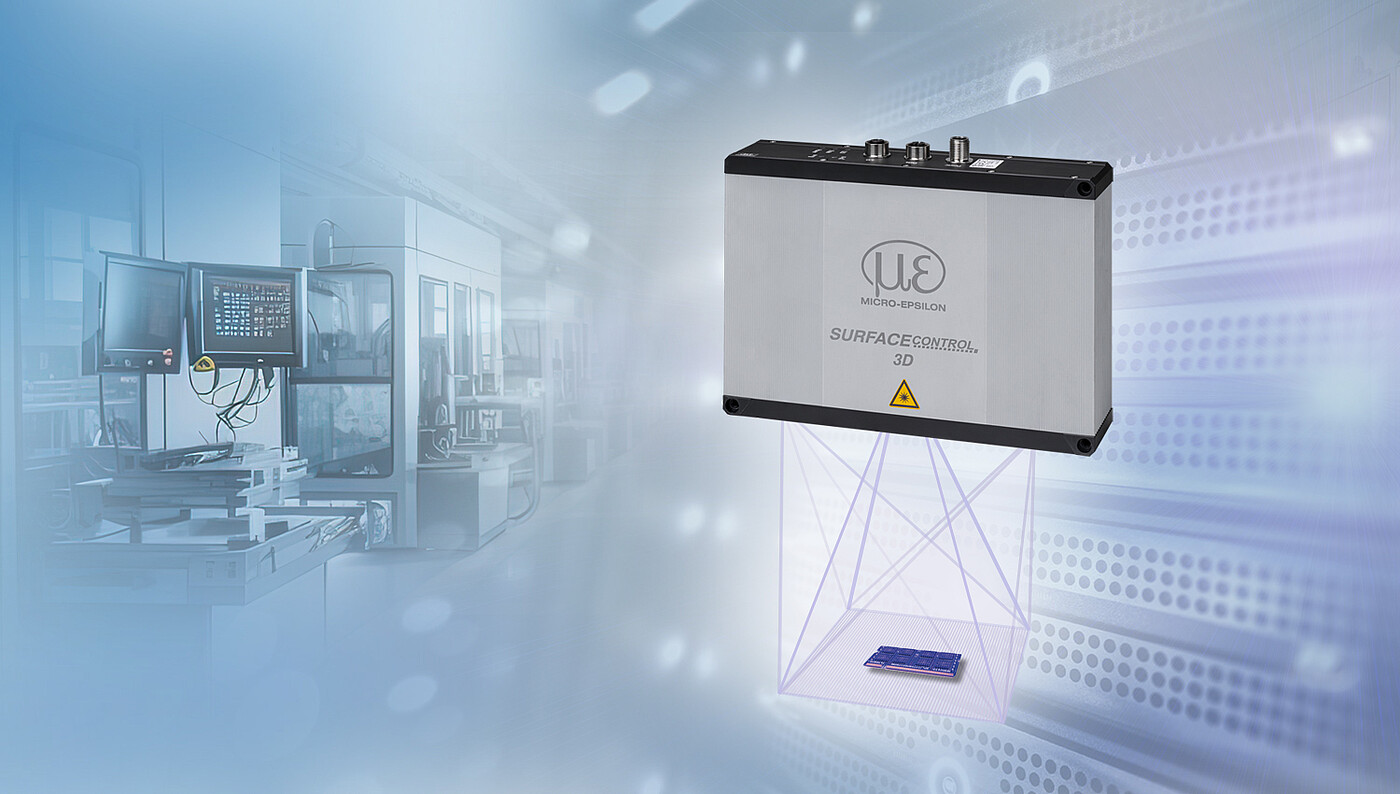

Neu: All-in-One-3D-Sensor für schnelle, hochpräzise 3D-Snapshot-Messungen

Mit dem neuen surfaceCONTROL 3D 3560 stehen innerhalb der Serie jetzt höchste Z-Präzision, über 10 Millionen 3D-Punkte und SMART-Auswertung in einer All-in-One-Lösung zur Verfügung. Für die einfache Integration in automatisierte Inline-Prüfprozesse unterstützt der surfaceCONTROL 3D 3560 die Kommunikation über PROFINET, EtherCAT und EtherNet/IP.

Durch die integrierte Auswertung sind keine zusätzlichen Rechnereinheiten erforderlich. Das reduziert Verdrahtungs- und Integrationsaufwand, entlastet die Steuerung und ermöglicht die direkte Ausgabe berechneter Messergebnisse oder einfacher IO-/NIO-Schaltsignale für schnelle Prozessentscheidungen.

surfaceCONTROL 3D 3560

3D-Snapshot-Sensoren im Einsatz - für Geometrie-, Oberflächen- und Qualitätsprüfung

Ob geometrische Messung, Oberflächenprüfung oder Qualitätskontrolle: surfaceCONTROL 3D-Sensoren liefern flächige 3D-Daten für Soll-Ist-Vergleiche, Gut-/Schlecht-Entscheidungen sowie Prozess- und Fertigungsüberwachung. Sie ermöglichen präzise Form- und Geometrieprüfungen, Defekterkennung sowie Montageprüfung und Ausrichtung – berührungslos, objektiv und zur Reduzierung von Ausschuss.

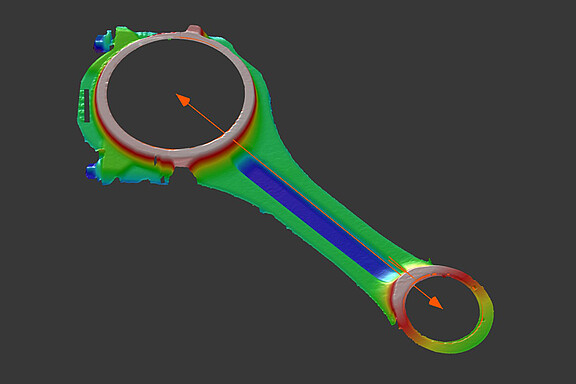

Prüfung Ebenheit, Verzug, Krümmung & Formabweichung

FORMPRÜFUNG
Prüfung von Ebenheit, Verzug, Krümmung und Formabweichungen.

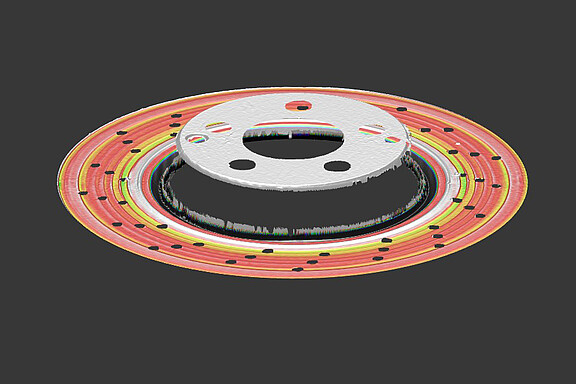

Kontrolle Anwesenheit, Lage, Höhe & korrekter Sitz von Bauteilen

MONTAGEKONTROLLE
Kontrolle von Anwesenheit, Lage, Höhe und korrektem Sitz von Bauteilen.

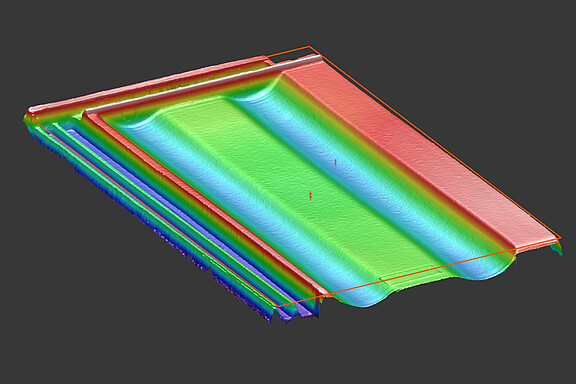

Erkennung von Oberflächenfehler, Beschädigungen, Materialabweichungen

DEFEKTERKENNUNG
Erkennung von lokalen Oberflächenfehlern, Beschädigungen oder Materialabweichungen.

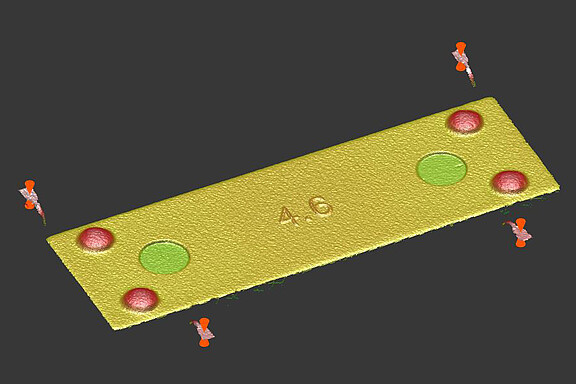

Messung Höhe, Abstände, Winkel, Ebenheit & Volumen

GEOMETRIEPRÜFUNG
Messung von Höhen, Abständen, Winkeln, Ebenheit und Volumen.

Flexible Auswertung und Integration

Je nach Sensormodell und Anwendung stehen zwei Wege zur Verfügung: Über 3D DATA lassen sich kalibrierte 3D-Punktewolken in kundeneigene Software integrieren. Bei ausgewählten SMART-Modellen werden Messprogramme in 3DInspect erstellt, im Sensor gespeichert und direkt ausgeführt. Dadurch sind automatisierte Messwertausgabe und Gut-/Schlecht-Bewertungen ohne externes Auswertegerät möglich.

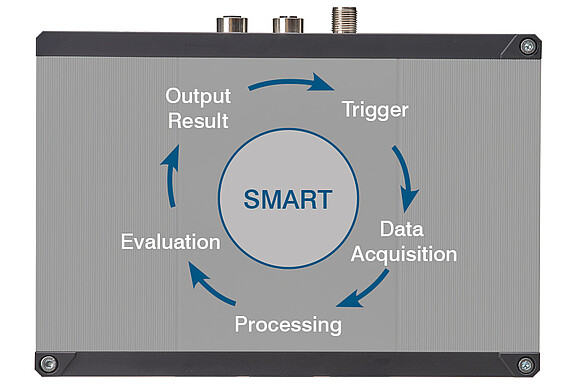

Integrierte 3D Auswertung bei SMART-Sensor

SMART-Sensor mit integrierter 3D Auswertung

  • Integrierte Datenverarbeitung im Scanner
  • Kein zusätzlicher Controller erforderlich*
  • Ausgabe der Messergebnisse direkt an die SPS
  • Mehr als 80 Messprogramme für 2D- und 3D-Auswertung, z.B. Spaltmaß, Winkel, Stufenhöhe

*Ausnahme: Modell SC2610 erfordert einen externen Controller zur SMART-Auswertung (z.B. IPU)

Kalibrierte Punktewolken zur individuellen Integration

Kalibrierte Punktwolken zur individuellen Integration

  • Ausgabe von kalibrierten Punktewolken
  • Valid3D: echte 3D-Daten anstelle 2,5D
  • Auswertung über Drittanbietersoftware oder individuelle Softwarelösungen
  • GigE-Vision / Genicam-Standard
Kostenlose Testmessung

Unsere Sensoren halten im Praxiseinsatz, was das Datenblatt verspricht – überzeugen Sie sich:

  • Produktvorführung: Direkt in Ihrem Unternehmen durch einen Micro-Epsilon Spezialisten
  • Leihgerät: Testen Sie unsere Sensoren bei Ihnen vor Ort
  • Testmessung: Senden Sie Ihr Messobjekt zum Test im Micro-Epsilon Labor
Jetzt anfragen!

Applikationsbeispiele

Ebenheitsmessung des Flansches eines Zahnrades
Ebenheitsmessung des Flansches eines Zahnrades
Defekterkennung auf Smartphone-Schalen
Defekterkennung auf Smartphone-Schalen
Oberflächenprüfung KFZ-Anbauteile
Oberflächenprüfung bei KFZ-Anbauteilen

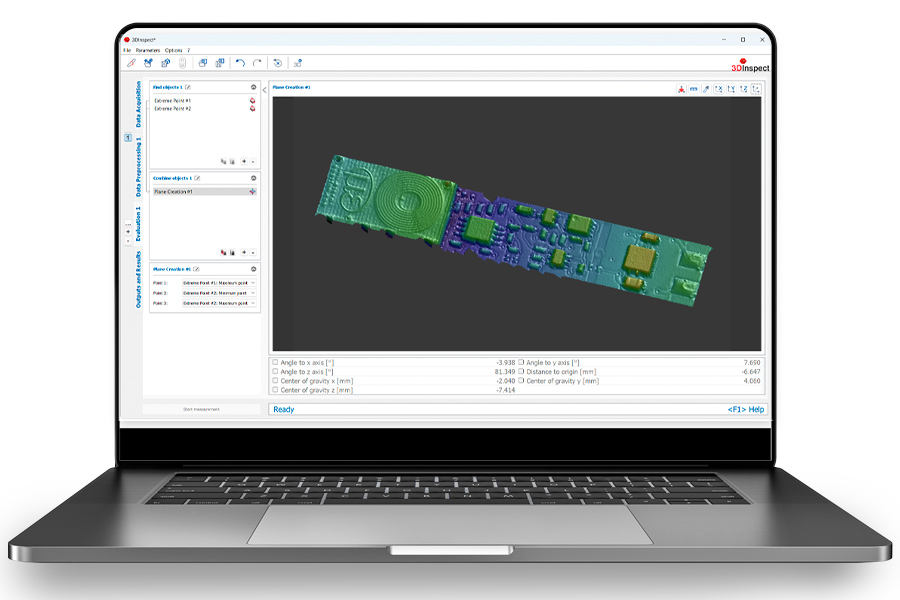

3DInspect – leistungsstarke Software für Parametrierung und Auswertung

Intuitive Bedienoberfläche
Einfache Parametrierung und komfortable Erstellung von 3D‑Messprogrammen ermöglicht schnelle, effiziente Konfiguration von Messabläufen

Inline-Betrieb
Integrierte Automatisierungsschnittstelle speichert Messprogramme direkt auf dem Sensor (bei SMART-Sensoren) und ermöglicht automatisierte Messungen ohne zusätzliche Steuergeräte.

Protokollierung und Speicherung
von 3D‑Daten direkt in der Software

3DInspect für Parametrierung & Auswertung

Eine Software für alle 3D-Sensoren von Micro-Epsilon

Parametrierung

  • Einstellung der optimalen Sensorparameter für die jeweilige Messaufgabe
  • ƒLaden von Parametersätzen
  • ƒAuswahl des zu messenden Bereichs

Datenvorverarbeitung

  • ƒAnpassung der Punktewolke vor der Auswertung, z.B. zur reproduzierbaren Positionierung der Punktewolke.
  • ƒVerfeinern bzw. Filter anwenden um Merkmale hervorzuheben, irrelevante Punkte wegzuschneiden oder Schnitte zu setzen.

Auswertung

  • Mehr als 80 Messprogramme zur Berechnung der gewünschten Messwerte
  • ƒAuswertung und Messung von zuvor erzeugten Schnitten
  • Kombination mehrerer Programme für komplexe Messaufgaben

Ausgabe Messergebnisse

  • ƒDirekte Bewertung eines Messwertes als Ergebnis (IO/NIO Wert) ƒ Automatisierte Ausgabe der Messwerte oder der bewerteten Ergebnisse (erfordert Lizenz "Automatisierung")
  • ƒSchaltsignale und Feldbusausgabe

3DInspect

Eine Software für alle 3D Sensoren von Micro-Epsilon

Tutorials

3DInspect

Micro Epsilon Logo
Ethernet Connection & Image Adjustment
Chapter 1 / 4

3DInspect

Micro Epsilon Logo
Data Preprocessing
Chapter 2 / 4

3DInspect

Micro Epsilon Logo
3D Data Evaluation
Chapter 3 / 4

3DInspect

Micro Epsilon Logo
Output and Result Configuration
Chapter 4 / 4

Downloads

Betriebs- und Montageanleitungen
