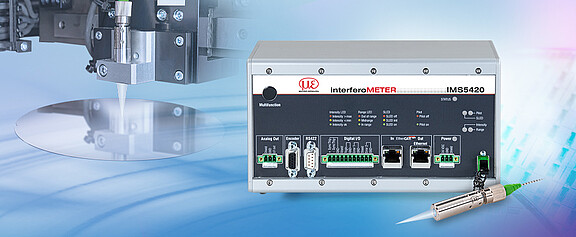

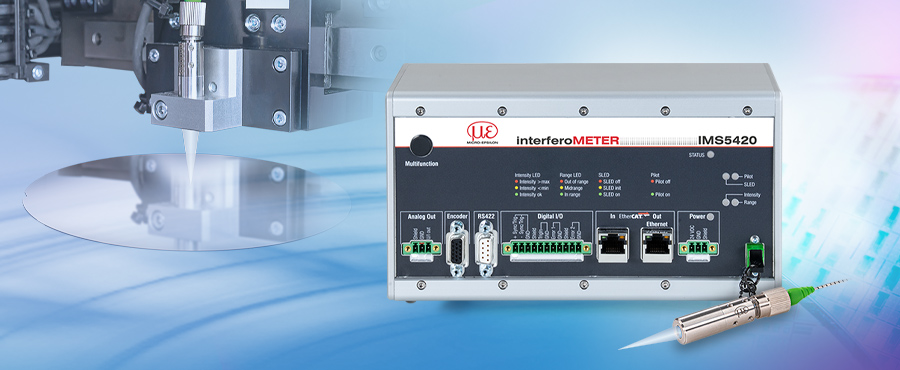

Bei der Produktion von Halbleiterwafern kommt es auf höchste Präzision an. Ein wichtiger Prozessschritt ist das Läppen der Rohlinge, die dabei auf eine einheitliche Dicke gebracht werden. Um die Dicke fortlaufend zu kontrollieren, wurden die Weißlichtinterferometer der Reihe interferoMETER IMS5420 entwickelt.
Diese bestehen jeweils aus einem kompakten Sensor und einem Controller, der in einem robusten industrietauglichen Gehäuse untergebracht ist. Eine im Controller integrierte aktive Temperaturregelung sorgt für eine hohe Stabilität der Messung.
Erhältlich ist das Interferometer entweder als Dicken- oder als Multipeak-Dickenmesssystem. Das Multipeak-Dickenmesssystem kann die Dicke von bis zu fünf Schichten messen, z.B. Waferdicke, Luftspalt, Folierung und Beschichtungen >50 µm. Für Dickenmessungen bei schwierigen Umweltbedingungen ist der Controller IMS5420IP67 mit IP67 und Edelstahlgehäuse sowie passenden Lichtleitern und Sensoren verfügbar.
Vorteile auf einen Blick
- Nanometergenaue Dickenmessung von undotierten, dotierten und hochdotierten Wafern
- Multi-Peak: Erfassung von bis zu 5 Schichten mit einer SI-Dicke von 0,05 bis zu 1,05 mm
- Hohe Auflösung in z-Achse von 1 nm
- Messrate bis zu 6 kHz für schnelle Messungen
- Ethernet / EtherCAT / RS422 / PROFINET / EtherNet/IP
- Einfache Parametrierung über Webinterface
