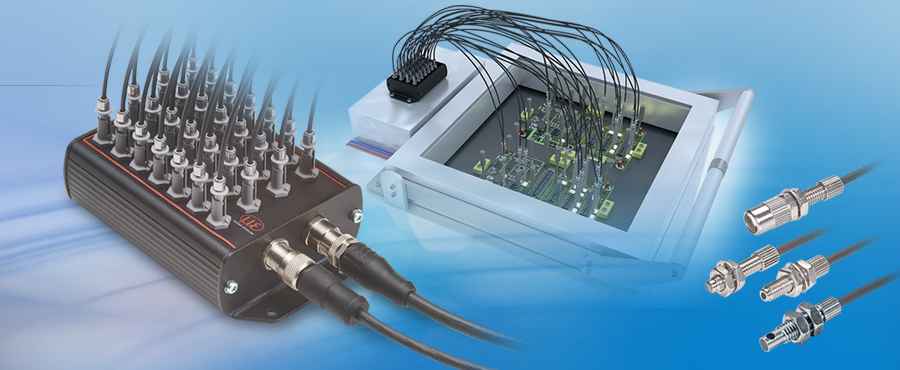

Mit dem LED-Prüfsystem colorCONTROL MFA werden LEDs präzise und effizient auf korrekte Farbe, Intensität und Funktion geprüft. Bis zu 28 Messstellen kann der Controller gleichzeitig überwachen. Dabei ist jede Messstelle frei konfigurierbar. Der Controller bietet eine Datenrate von 100 Hz bei einem Dynamikbereich von 1 bis 50.000 lx. Die Reproduzierbarkeit liegt bei xy < ± 0,000025.
Es stehen hochwertige Empfangssensoren mit Kunststofffaser-Lichtleiter für unterschiedliche Arbeitsabstände und Messfleckgrößen zur Auswahl. Auch Längen und Temperaturbereiche sind variabel. Mit der kostenlosen Software sensorTOOL wird der LED-Analyzer parametriert.
Wie werden LEDs elektronischer Baugruppen mit dem MFA-7 auf ihre korrekte Funktion überprüft?
Um die korrekte Funktion elektronischer Baugruppen nachzuweisen, werden LED-Prüfsysteme der Reihe colorCONTROL MFA eingesetzt. Sie messen auf die bereits bestückten Platinen. Das Mehrstellen-Farberkennungssystem colorCONTROL MFA-28 arbeitet mit 28 Empfangssensoren, die das Licht der LEDs auf der Platine aufnehmen. Im Anschluss geben sie es über Lichtwellenleiter direkt an den Controller ab. Die Empfangssensoren können dank der kleinen Bauform zwischen den Prüfnadeln bzw. Prüfstiften positioniert werden, die in der Abdeckung des Prüfadapters befestigt sind.
Nach der internen Auswertung wird das Signal über die interne RS422-Schnittstelle an die übergeordnete Steuerung zur Weiterverarbeitung übertragen und damit auch die richtigen Farbwerte der LEDs, die korrekte Intensität und deren Einbauposition. Zudem werden defekte LEDs erkannt. Der große Vorteil der Mehrstellen-Farberkennungssysteme colorCONTROL MFA liegt in der Prüfung von unterschiedlichen Messpositionen, welche räumlich weit entfernt liegen können.
