Fast Steering Mirrors
Herausragende Kombination aus Dynamik & Kippwinkel
Kleine Bauform, großer Spiegel (Ø20 mm)
Robust & stabil in Aerospace, Defense & Industrie
Dynamische Fast Steering Mirrors zur präzisen Laserstrahl-Lenkung
Fast Steering Mirrors (FSM) von Micro-Epsilon sind miniaturisierte Kippspiegel, die zur präzisen Umlenkung von Licht- bzw. Laserstrahlen eingesetzt werden. Die FSM3000 Modelle kombinieren höchste Präzision mit maximaler Dynamik. Sie sind leicht integrierbar und sehr robust, weshalb sie unter anderem im Weltraum zur Satellitenkommunikation eingesetzt werden. Ein leistungsstarker Voice-Coil-Aktuator und hochauflösende Embedded-Coil-Wirbelstromsensoren ermöglichen präziseste Bewegungen und bieten einen großen Kippwinkel. Dank exzellenter Spiegelqualität erfüllt der FSM höchste optische Anforderungen. Serienoptimiert für große Stückzahlen - ideal für Anwendungen in Industrie, Optik und Aerospace & Defense.
Jetzt entdecken – die neue Referenz für dynamische Strahlführung.
Besonderheiten
- Großer Kippwinkel von ±1,5°
- Hohe Dynamik mit hervorragendem Regelverhalten bis 1,5 kHz
- Großer Präzisionsspiegel (Ø 20 mm) mit hoher Reflektivität reduziert optische Verluste
- Hochauflösende Positionsmessung < 0,7 µrad
- Extrem kompakt und robust dank Voice-Coil und patentierter Sensortechnologie
- Einsetzbar in nahezu allen Umgebungen: Aerospace & Defense, Optik & Industrie

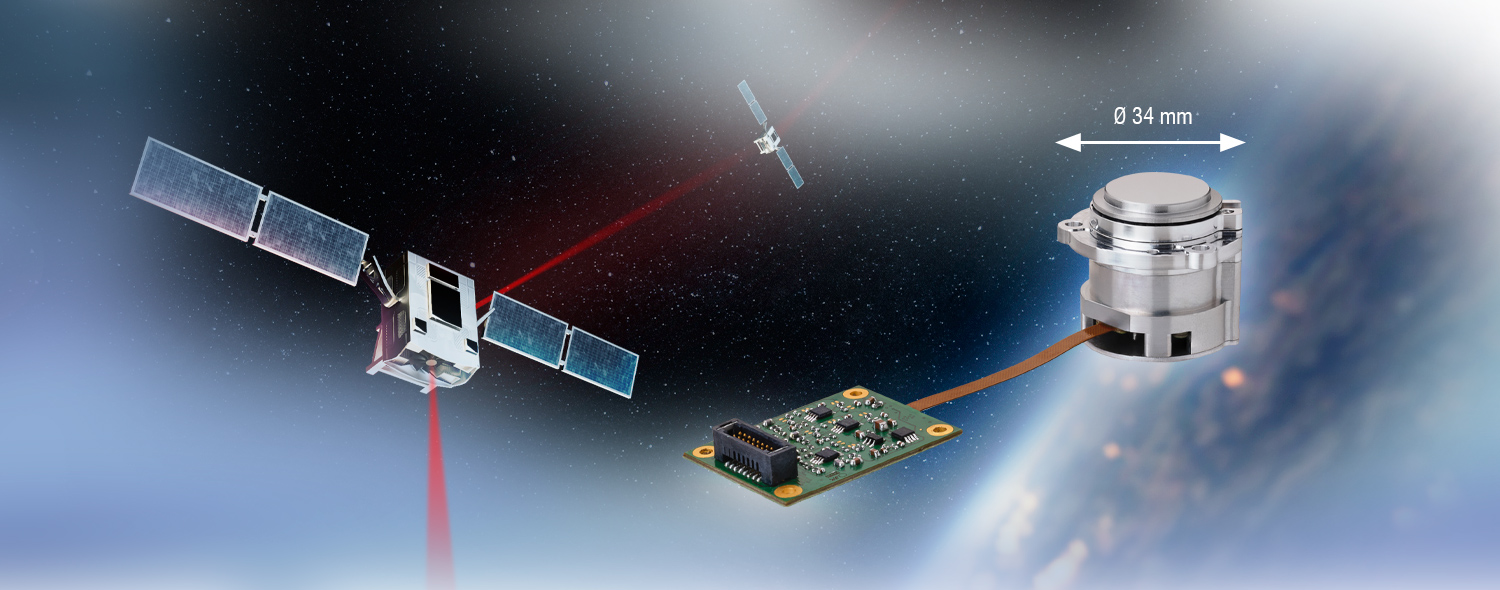

- Bewährt im Serieneinsatz in der Satellitenkommunikation

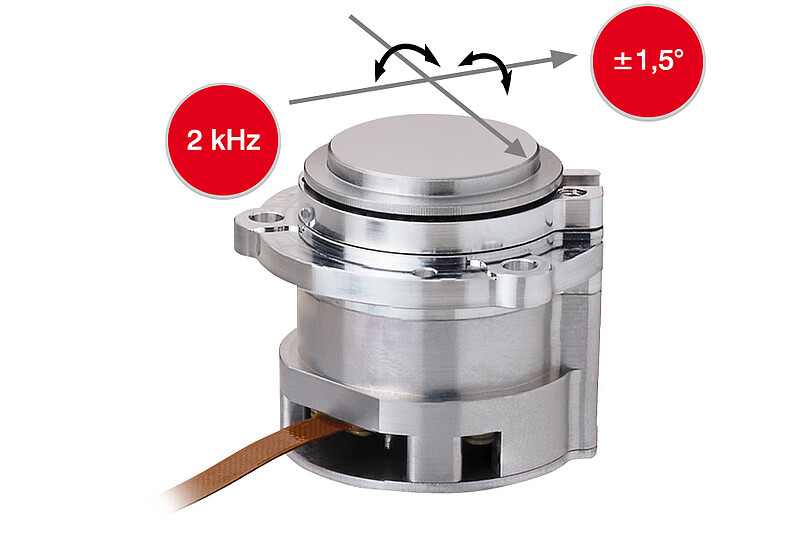

Großer Kippwinkel mit hoher Dynamik
Die Fast Steering Mirrors von Micro-Epsilon basieren auf innovativer Voice-Coil-Technologie und erreichen eine beeindruckende maximale Frequenz von 2 kHz, welche mit piezogesteuerten Systemen vergleichbar, jedoch deutlich robuster ist. Damit reagieren sie extrem schnell und eignen sich hervorragend für dynamische Anwendungen. Gleichzeitig eröffnet der große Bewegungsbereich des Spiegels von ±1,5° zusätzliche Freiheitsgrade und erlaubt flexible Einsatzmöglichkeiten bei gleichbleibend hoher Genauigkeit.

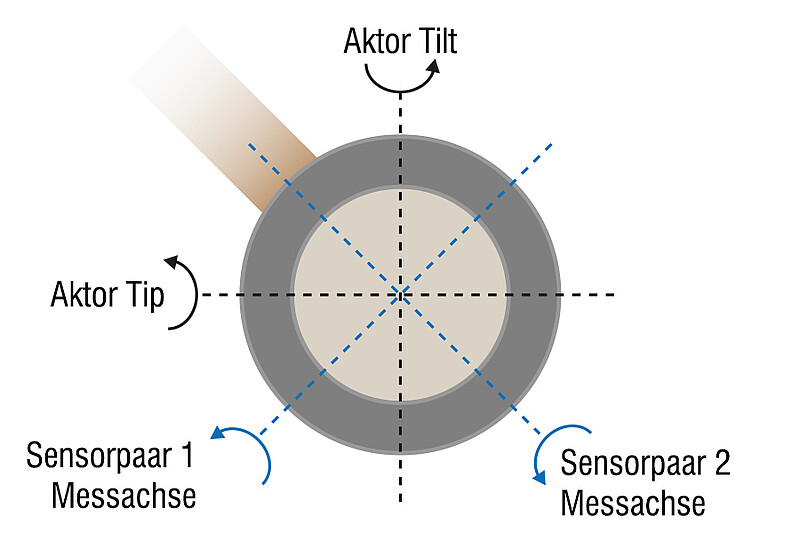

Höchste Präzision in zwei Achsen (Tip / Tilt)
Der Fast Steering Mirror kann in zwei Achsen präzise gesteuert werden. Die Position des Spiegels wird kontinuierlich von vier integrierten Wirbelstromsensoren erfasst, während vier Aktorspulen die entsprechende Bewegung exakt ausführen. Jeweils zwei gegenüberliegende Sensoren und Aktoren bilden gemeinsam eine definierte Mess- und Drehachse. Ein zentraler Drehpunkt sorgt dabei für eine spielfreie, verschleißfreie und synchronisierte Bewegung, die höchste Genauigkeit und Dynamik im Betrieb sicherstellt.
Stabile Spiegelpositionierung und beste Reflexionseigenschaften
Fast Steering Mirrors werden unter anderem zur optischen Kommunikation eingesetzt und müssen daher eine stabile Datenübertragung mit hoher Signalqualität erreichen. Um die Übertragungsleistung zu maximieren, verwenden die Modelle FSM3000 hochgradig ebene Spiegel mit exzellenten Reflexionseigenschaften (Dielectric > 99,3 % bei 1550 nm). Gleichzeitig ermöglicht der Systemaufbau in Kombination mit der robusten Sensorik, dass sich die Spiegelposition sehr gut regeln lässt und stabil bleibt, ohne von der Umgebung beeinflusst zu werden.

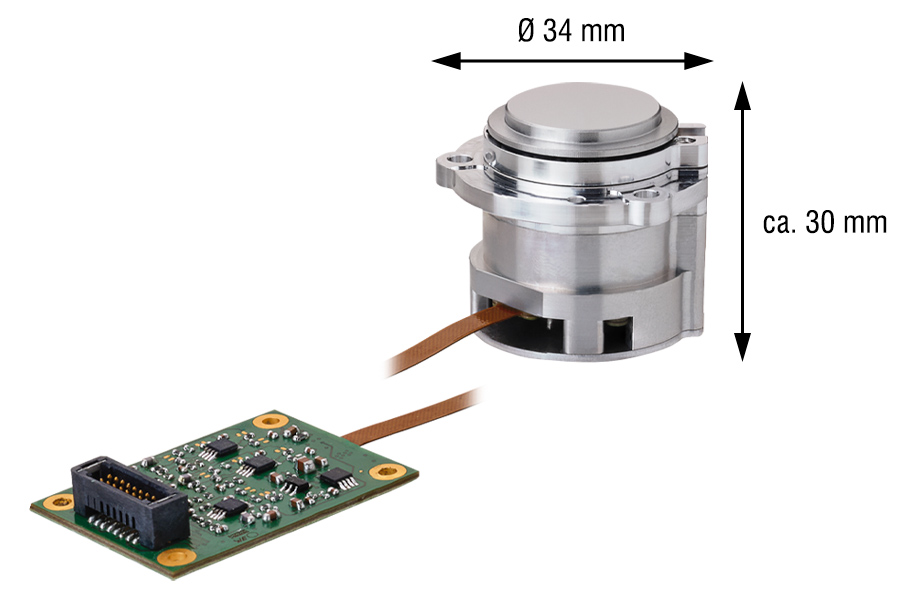

Klein, leicht und robust
Materialien, Technologieprinzip und verwendete Sensorik - alle Bestandteile des FSM3000 sind äußerst robust. Zudem bieten die schnellen Kippspiegelsysteme eine sehr kleine Bauform und wiegen nur rund 55 Gramm. Damit sind sie nicht nur leicht zu integrieren, sondern auch enorm belastbar, um z.B. in Satelliten den starken Schocks und Vibrationen beim Raketenstart problemlos standzuhalten und im Orbit sehr präzise und zuverlässig zu arbeiten.

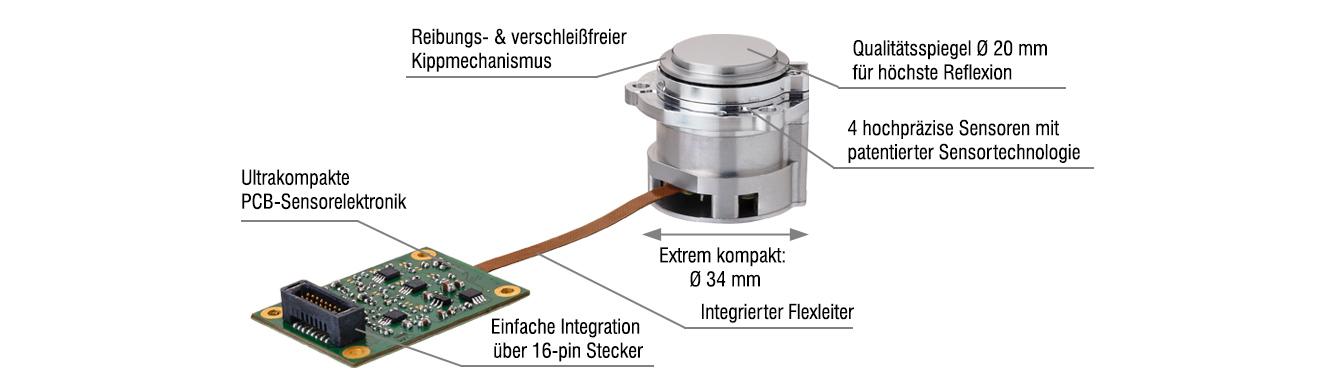

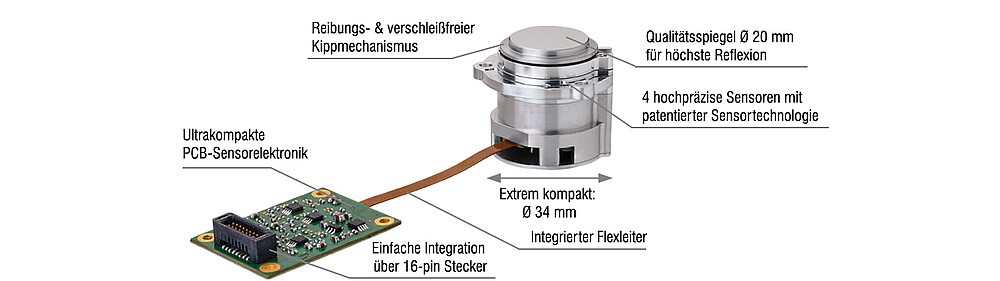

Intelligenter Systemaufbau - Einfach zu integrieren
Die FSM3000 Kippspiegel lassen sich sowohl mechanisch als auch elektrisch schnell und leicht integrieren. Neben geringer Größe und Gewicht vereinfachen das integrierte Kabel der Sensorelektronik mit 16-poligem Stecker und die seitlichen Befestigungsbohrungen die mechanische Installation. Elektrisch werden nur 5 V für den Sensor und eine Leistung von 115 mW (bei maximaler, nominaler Auslenkung von 1,5°) für die Aktorik benötigt.
Breites Leistungsspektrum - von Katalog bis OEM
Micro-Epsilon bietet in der Reihe FSM3000 ein breites Portfolio von Standard-Spiegel (COTS) über kundenspezifische Anpassungen (MOTS) bis hin zu Entwicklungen für OEM-Serienanwendungen. Dank modernster Technologien und effizienter Prozesse werden dabei wirtschaftliche Gesamtlösungen auch bei höchsten Fertigungsanforderungen erzielt.
Typische Anpassungen für OEM-Anwendungen
- Spiegeldurchmesser
- Beschichtung (je nach geforderter Laserleistung)
- Sensorelektronik (Formfaktor)
- Verbleit für Space / bleifrei für Industrieanwendungen
- Flexleiterlänge
- Montageinterface
Spiegelverkippung mit hochpräziser Sensorik von Micro-Epsilon

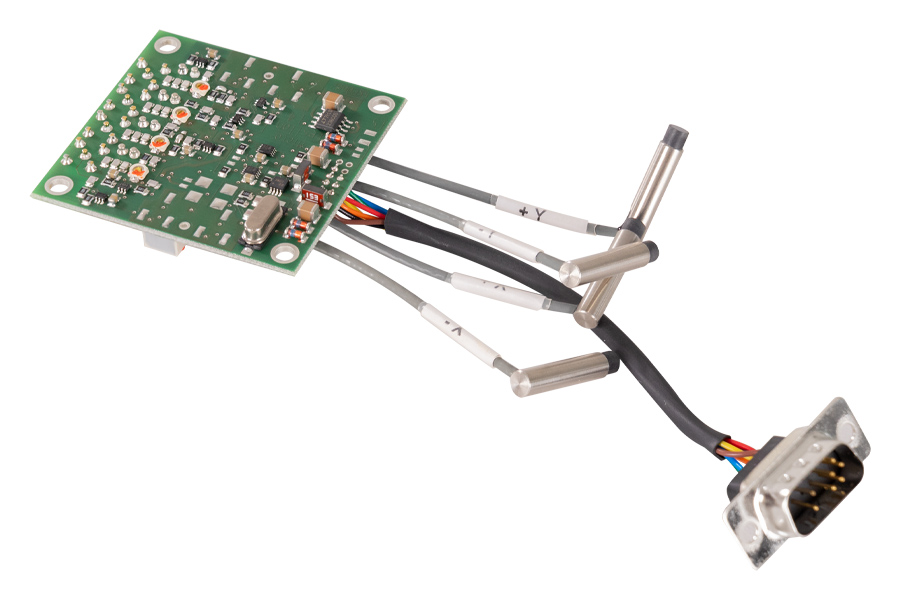

Neben fertigen Fast Steering Mirrors bietet Micro-Epsilon spezielle Wirbelstromsysteme zur hochpräzisen Messung der Spiegelverkippung an. Für diese Anwendung werden bereits seit vielen Jahren 4-Kanalsysteme zur direkten Systemintegration oder auch zur Integration in Fast Steering Mirrors gebaut und an unsere Kunden geliefert.
Diese Systeme bieten sich insbesondere dann an, wenn größere Spiegel gesteuert werden müssen oder auch spezielle Anforderungen an die Spiegelpositionierung vorliegen.
