capaNCDT 6200


Performanter Industrie-Controller mit bis zu 4 Messkanälen

Mehr Präzision dank Nanometerauflösung

Hohe Grenzfrequenz bis 20 kHz und Messrate für schnelle Messaufgaben
Kostenlose Testmessung

Performante Controller (Mehrkanal) für kapazitive Abstandssensoren

Der capaNCDT 6200 ist ein leistungsfähiger Mehrkanal-Controller für hochpräzise, berührungslose Weg-, Abstands- und Positionsmessungen. Dank des modularen Konzepts können bis zu vier Sensoren mit einem Controller synchron betrieben und arithmetisch verknüpft werden – ideal für Anwendungen mit mehreren Messstellen wie z.B. Planlauf-, Dicken- oder Parallelitätsmessungen. Der kompakte Controller lässt sich sowohl als Tischgerät nutzen als auch über eine Hutschiene in Schaltschränken und Maschinen integrieren. Flexible Schnittstellen (Analog, Ethernet, EtherCAT oder PROFINET) sowie Trigger- und Synchronisationsfunktionen ermöglichen eine einfache Systemintegration.

Kontaktieren Sie uns
Download: Kataloge, Anleitungen, Software
logo

Besonderheiten

  1. Ideal für schnelle Messaufgaben: hohe Grenzfrequenz bis 20 kHz und Messrate (Digitalausgang) bis 3,9 kHz
  2. Enorme Auflösung und Linearität für hochpräzise Messungen
  3. Exzellente Temperatur- und Langzeitstabilität
  4. Einfache und Flexible Integration: Analogausgang (U/I), Ethernet, EtherCAT oder PROFINET
  5. Mehrkanal: Bis zu 4 Sensoren an einem Controller
  6. Kompaktes und industrietaugliches Alu-Druckgussgehäuse
  7. Kompatibel mit allen kapazitiven Sensoren von Micro-Epsilon
[{"activity":"DE_MEAD-2D_Buero_Mitte","address":"Wiesenstr. 29\r\n63533 Mainhausen","central":false,"comment":"B\u00fcro Mitte","companyName":"Micro-Epsilon","countries":"54","deZip":"36,60,61,62,63,64,66,67,68,69,74,90,91,96,97","email":"gernot.eiermann@micro-epsilon.de","emailCc":"doris.koenigseder@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 578","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1639},"internalNote":"","lName":"","map":null,"mobile":"","name":"Gernot Eiermann","phone1":"+49 8542 \/ 168 - 578","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":12925,"type":null,"uid":69,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Nord","address":"Heidkoppelweg 1\r\n25474 Ellerbek","central":false,"comment":"B\u00fcro Nord","companyName":"Micro-Epsilon","countries":"54","deZip":"20,21,22,23,24,25,26,27,28,29,30,31,32,38,48,49","email":"giorgio.angelini@micro-epsilon.de","emailCc":"isabella.schramm@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 566","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1638},"internalNote":"","lName":"","map":null,"mobile":"","name":"Giorgio Angelini","phone1":"+49 8542 \/ 168 - 566","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":12924,"type":null,"uid":70,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Ost1","address":"Lessingstr. 14\r\n01465 Langebr\u00fcck","central":false,"comment":"B\u00fcro Ost 1","companyName":"Micro-Epsilon","countries":"54","deZip":"01,02,03,07,08,09,92,95,98","email":"olaf.gerstner@micro-epsilon.de","emailCc":"selina.krieger@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 35201 \/ 729 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1636},"internalNote":"","lName":"","map":null,"mobile":"","name":"Olaf Gerstner","phone1":"+49 35201 \/ 729 - 300","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":12913,"type":null,"uid":72,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Ost2","address":"Lessingstr. 14\r\n01465 Langebr\u00fcck","central":false,"comment":"B\u00fcro Ost 2","companyName":"Micro-Epsilon","countries":"54","deZip":"04,05,06,10,11,12,13,14,15,16,17,18,19,39,99","email":"thomas.ruemmler@micro-epsilon.de","emailCc":"andrea.huber@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 35201 \/ 729 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1635},"internalNote":"","lName":"","map":null,"mobile":"","name":"Thomas R\u00fcmmler","phone1":"+49 35201 \/ 729-301","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":12922,"type":null,"uid":73,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Sued-Ost1","address":"K\u00f6nigbacher Str. 15\r\n94496 Ortenburg","central":false,"comment":"B\u00fcro S\u00fcdost 1","companyName":"Micro-Epsilon","countries":"54","deZip":"80,81,82,83,84,85,93,94","email":"klaus.brinninger@micro-epsilon.de","emailCc":"andrea.huber@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 85 42 \/ 168 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1633},"internalNote":"","lName":"","map":null,"mobile":"","name":"Klaus Brinninger","phone1":"+49 85 42 \/ 168 - 132","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":12920,"type":null,"uid":75,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Sued-West2","address":"Hinter Winterbach 10 a \r\n77794 Lautenbach","central":false,"comment":"B\u00fcro S\u00fcdwest","companyName":"Micro-Epsilon","countries":"54","deZip":"70,71,72,73,75,76,77,78,79,86,87,88,89","email":"udo.schwenk@micro-epsilon.de","emailCc":"doris.koenigseder@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 575","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1632},"internalNote":"","lName":"","map":null,"mobile":"","name":"Udo Schwenk","phone1":"+49 8542 \/ 168 - 575","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":12919,"type":null,"uid":76,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_West","address":"Tannenweg 9\r\n58762 Altena","central":false,"comment":"B\u00fcro West","companyName":"Micro-Epsilon","countries":"54","deZip":"33,34,35,37,40,41,42,43,44,45,46,47,50,51,52,53,54,55,56,57,58,59,65","email":"marcus.gluth@micro-epsilon.de","emailCc":"celina.kroiss@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 503","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1631},"internalNote":"","lName":"","map":null,"mobile":"","name":"Marcus Gluth","phone1":"+49 8542 \/ 168 - 503","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":12918,"type":null,"uid":77,"usStates":"","website":"","worldwide":false}]
Kontakt
Beratung und Vertrieb
+49 8542 168 880
Zum Kontaktformular
E-Mail senden
Support
+49 8542 168 881
Zum Kontaktformular
E-Mail senden

Finden Sie Ihren Ansprechpartner

Ihre Anfrage zu: {product}
* Pflichtangaben
Wir behandeln Ihre Daten vertraulich. Bitte lesen Sie dazu unsere Datenschutzerklärung.

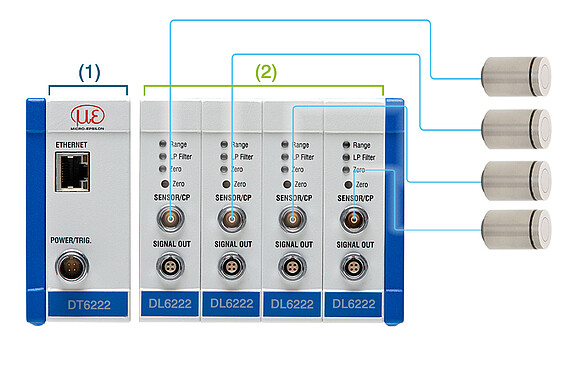

(1) Grundmodul (Controller)

  • DT6220: Ethernet
  • DT6230: Ethernet / EtherCAT
  • DT6240: PROFINET
  • DT6222: High-Speed
  • DT6228 / DT6238: Für HT-Sensoren

(2) Demodulator mit integriertem Vorverstärker

  • DL6220: Standard
  • DL6230: Höchste Auflösung
  • DL6222: High-Speed
  • DL6228: Für HT-Sensoren
flexibler Systemaufbau von kapazitiven Controllern
Kostenlose Testmessung

Unsere Sensoren halten im Praxiseinsatz, was das Datenblatt verspricht – überzeugen Sie sich:

  • Produktvorführung: Direkt in Ihrem Unternehmen durch einen Micro-Epsilon Spezialisten
  • Leihgerät: Testen Sie unsere Sensoren bei Ihnen vor Ort
  • Testmessung: Senden Sie Ihr Messobjekt zum Test im Micro-Epsilon Labor
Jetzt anfragen!
Messsystem capaNCDT 6200 auf 4 Kanäle erweitert

Mehrkanalfähig - bis zu 4 Sensoren an einem Controller

Das Messsystem besteht aus einem Controller und einem passenden Demodulator für den jeweiligen Sensor. Durch den modularen Aufbau lässt sich das capaNCDT 6200 einfach um zusätzliche Demodulatoren erweitern und so auf bis zu vier Kanäle ausbauen. Der kompakte Controller kann als Tischgerät eingesetzt oder mithilfe von Adaptern auf Hutschienen beziehungsweise an der Wand montiert werden.

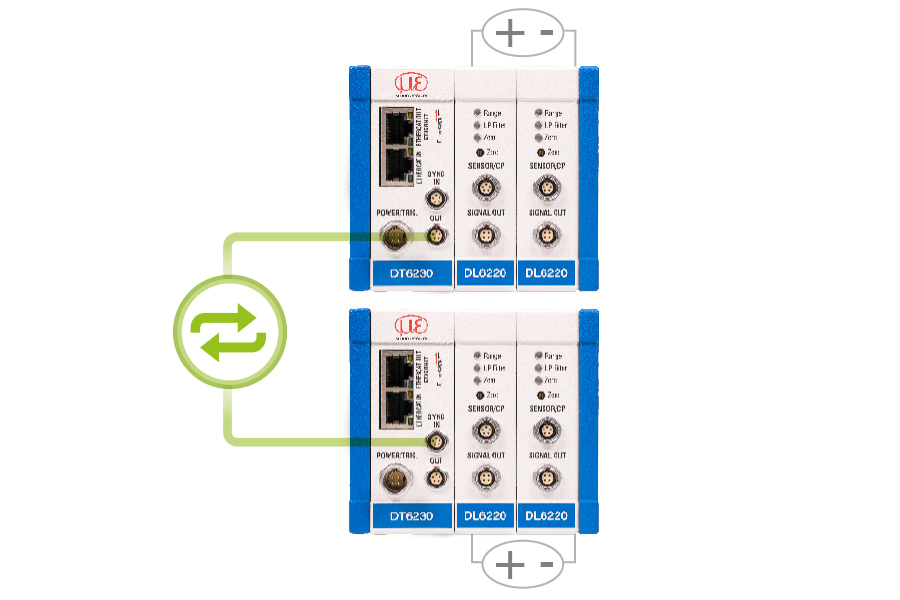

Mathematik-Funktionen & Synchronisierung mehrerer Controller

Der DT6200 Controller ermöglicht den synchronen Betrieb von bis zu vier Messkanälen – ideal für Anwendungen, bei denen mehrere Messwerte zeitgleich erfasst werden müssen. Integrierte Mathematikfunktionen ermöglichen die Verrechnung der einzelnen Signale ohne externe Auswertung.

Für größere Setups können mehrere Controller extern synchronisiert werden. Dadurch lassen sich auch mehr als vier Sensoren parallel betreiben, ohne dass sich die Sensoren gegenseitig beeinflussen. Das sorgt für stabile und konstant präzise Messwerte – auch in komplexen Mehrkanal-Anwendungen.

Synchronisation bis zu 4 Messkanäle gleichzeitig
Konfiguration von Controller über Webinterface

Einfache Bedienung über Webinterface

Die gesamte Konfiguration des Controllers und der Sensoren erfolgt ohne zusätzliche Software über ein einfach zu bedienendes Webinterface. Das Webinterface wird über eine Ethernet-Verbindung aufgerufen. Hier sind alle Einstellungen für das capaNCDT 6200 verfügbar. So können Filter, arithmetische Verknüpfungen und weitere Parameter einfach im Controller hinterlegt werden.

Einfach Integration dank zahlreicher Schnittstellen
